Überblick über manuelle Positionsjustage
Bei der manuellen Positionsjustage wird die Neigung der Achsen standardmäßig mit den 2POINTS-, 3POINTS-
oder 4POINTS-Justiermarken (Raster oder Passermarken) justiert. Der Abstand zwischen den einzelnen
Punkten kann ebenfalls eingegeben werden, um den Abstand zu justieren.
Bewegen Sie die Spitze jedes Werkzeugs an den entsprechenden Punkt.
Verwenden Sie das Medium mit Aufdruck (Justiermarken wie Raster oder Passermarken), die erforderlich
sind, um die XY-Achsen und den Nullpunkt zu erhalten.
Einstellung des MARK SCAN MODUS und Anzahl von Justiermarken
Um die ACHSEN-AUSRICHTUNG durchzuführen, stellen Sie den MARK SCAN MODE auf „AXIS ALIGNMENT"
ein.

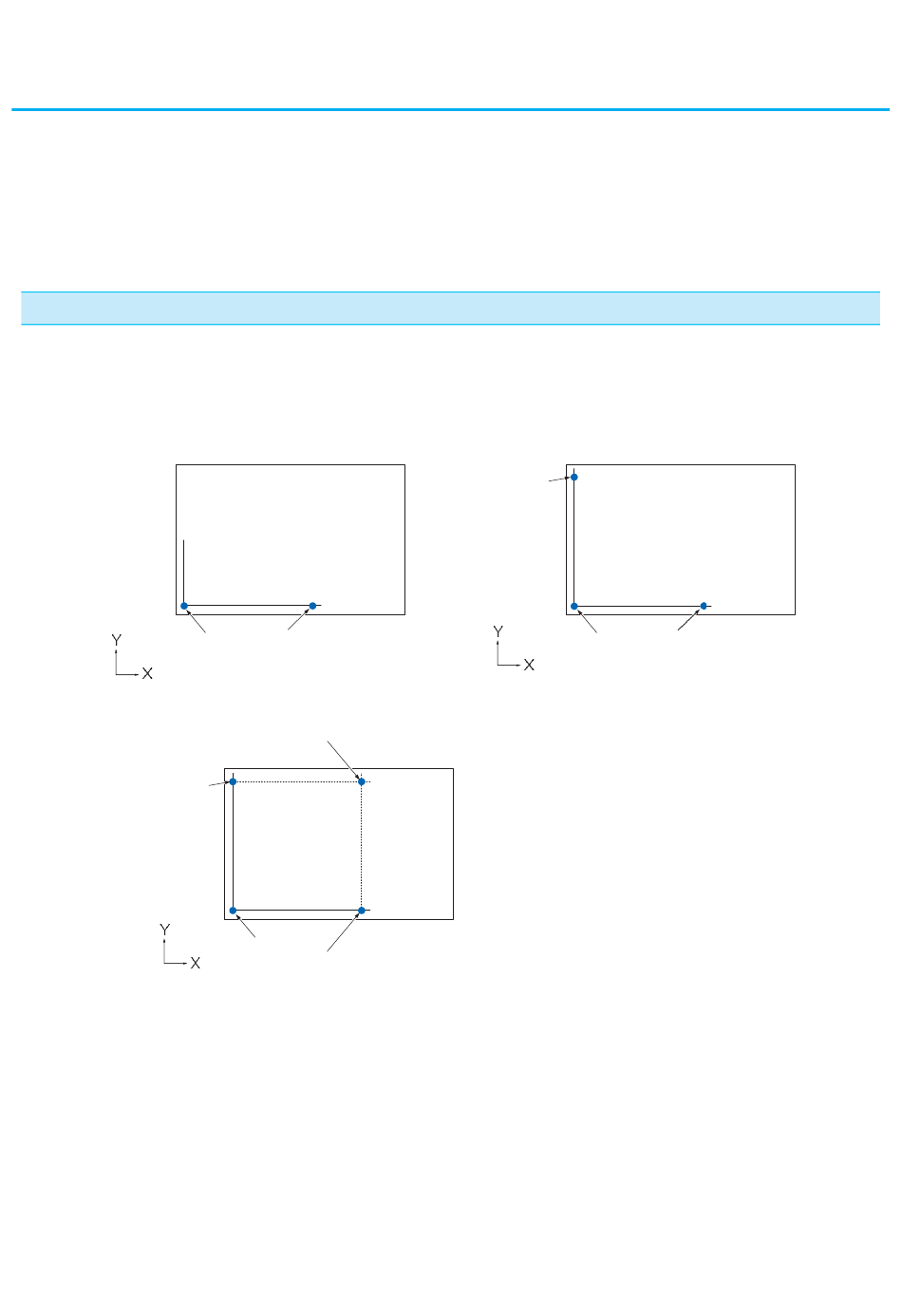

Wählen Sie die Anzahl der Passermarken (Justiermarken) aus 2POINTS, 3POINTS oder 4POINTS, wenn der
MARK SCAN MODE auf „AXIS ALIGNMENT" gesetzt ist. Die Position jeder Justiermarke ist wie folgt.
Erster Punkt oder Nullpunkt
Dritter Punkt
Erster Punkt oder Nullpunkt
2POINTS
Zweiter Punkt
4POINTS
Vierter Punkt
Zweiter Punkt
Dritter Punkt
Erster Punkt oder Nullpunkt
6-2
3POINTS
Zweiter Punkt
