5.3
Einstellung der Position unter Verwendung von ARMS
Dieser Abschnitt beschreibt die Methode zur Justage der Position durch die Bedienung von der
Kontrolltafel unter Verwendung von ARMS.
Es gibt 3 Methoden abhängig von der Anzahl der gescannten Passermarken. Im Allgemeinen wird die
Justage genauer, wenn mehr Passermarken gescannt werden. Die Justage dauert jedoch länger.
• Justieren mit 2POINTS
• Justieren mit 3POINTS
• Justieren mit 4POINTS
• Automatisches Justieren
• Manuelles Justieren
Justieren mit 2POINTS
Die 2POINTS-Justage scannt 2 in Medientransportrichtung ausgerichtete Passermarken, wobei die
Justage die Neigung der Achse und den Abstand zwischen den Passermarken misst. Diese Justage ist
eine 1-Achsenjustage (Neigungsjustage).

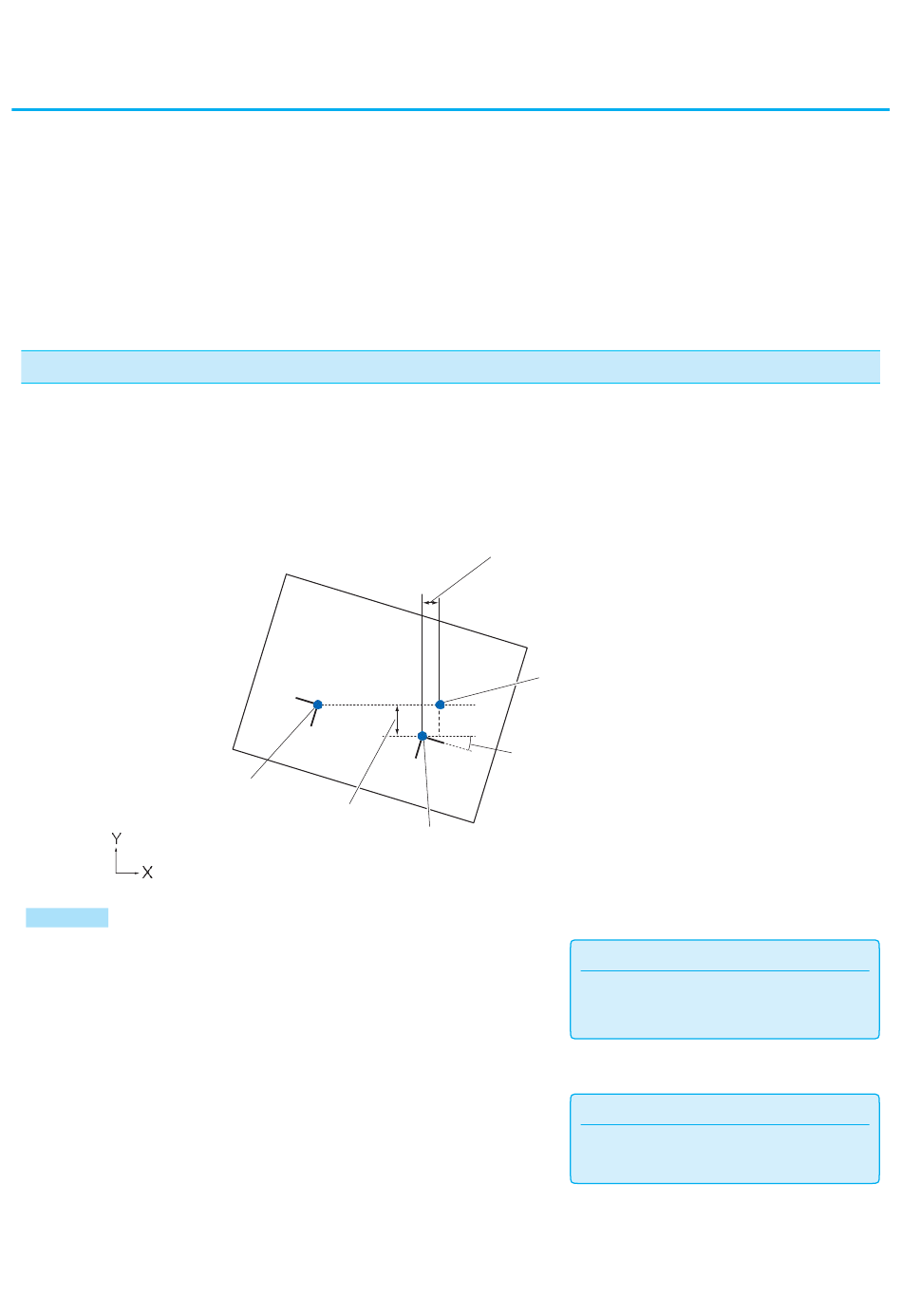

Wenn das eingestellte Medium in Bezug auf die X-Richtung geneigt ist, wie in der folgenden Abbildung gezeigt,
wird die tatsächlich gemessene Position der Passermarke von der ursprünglichen Position verschoben. Beim
Vergleich dieser Koordinaten können die Neigung und der Abstand angepasst werden.
Erste Passermarke
Anleitung
1
Legen Sie das Medium mit den geplotteten
Passermarken (2POINTS) auf.
2
Stellen Sie den MARK SCAN MODE auf ARMS und
POINTS auf 2POINTS ein.
(Siehe „Einstellung des MARK SCAN MODUS und Anzahl".)
3
Stellen Sie die Form und Größe der Passermarke,
Passermarkenabstand, Abstandsjustagemodus, Offset,
Papiergewicht, Sensorgrad, Scanpositionsjustage usw. nach
Bedarf ein.
(Siehe „Einstellung von Form (Muster) der Passermarken".)
Differenz in Y
Zweite Passermarke
5-40
Differenz in X
Ursprüngliche Position der Passermarke
Neigung
Ergänzung
Siehe „Auflegen von Medien" (Papier oder
Beschriftungsfolie).
Ergänzung
Bei manueller Justage ist es nicht
erforderlich, MARK DISTANCE einzustellen.
