2.3
Ausrichten der Höhe des Werkzeugschlittens
Richten Sie die Höhe des Werkzeugschlittens entsprechend der verwendeten Medienstärke aus.
Ergänzung
Für das Schneiden von dicken Medien sollten Sie das Medium vor dem Ausrichten auf die Arbeitsfläche legen.
Erstes Ausrichten der Höhe

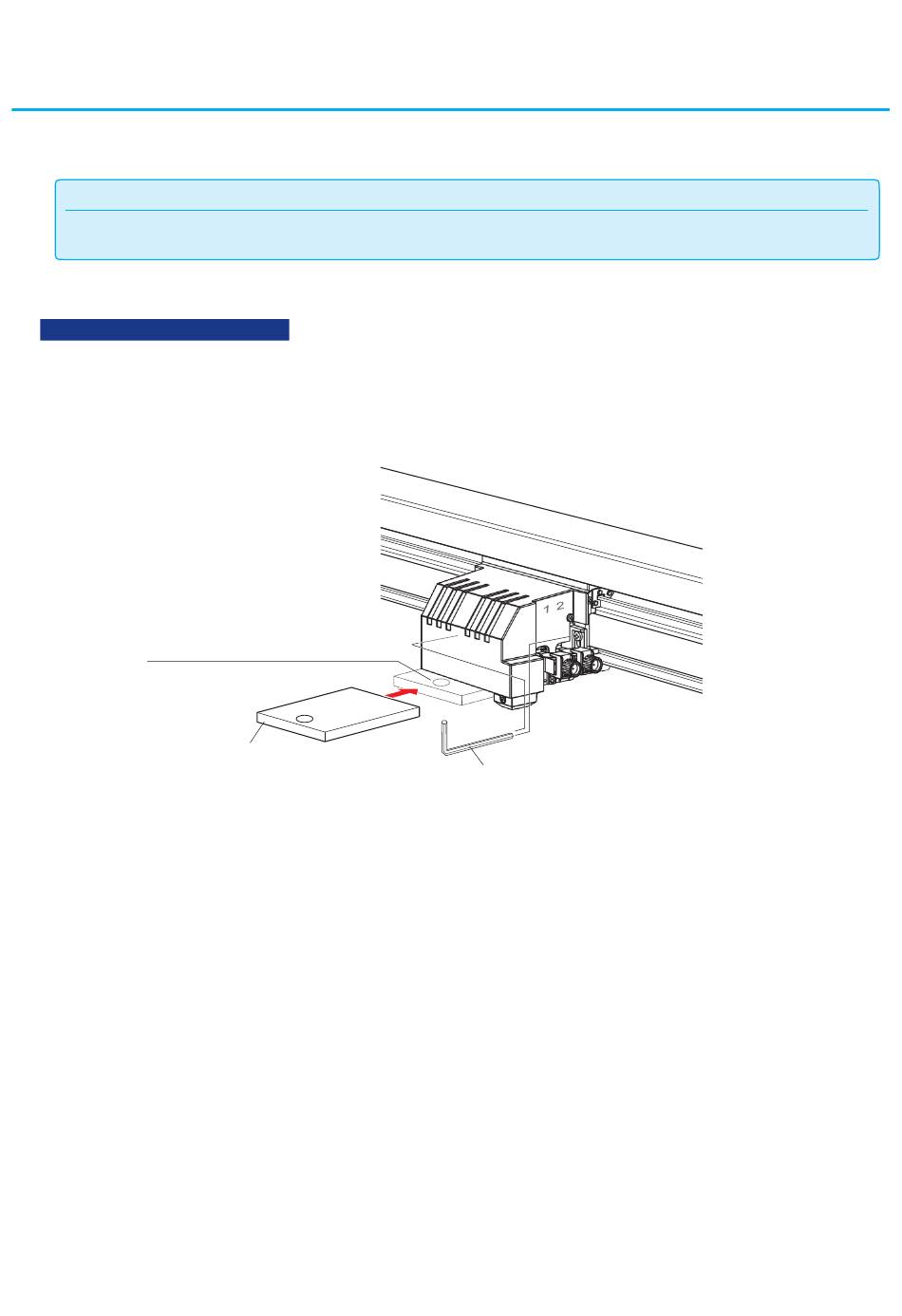

(1) Verwenden Sie zum Lösen der zwei Höhenjustageschrauben den mitgelieferten Inbusschlüssel.
(2) Schieben Sie die (dicke) Höhenjustageplatte unter den Stiftkopf, sobald dieser sich leicht auf und ab
bewegen lässt. Richten Sie nun den Stiftkopf so aus, dass er auf der Platte aufliegt.
Schieben Sie die Höhenjustageplatte bis zu der Position ein, wo das Positionsjustageloch noch sichtbar ist.
Schieben Sie die Platte bis zu der Position
ein, wo das Loch noch sichtbar ist.
Höhenjustageplatten
(3) Ziehen Sie die Höhenjustageschraube wieder mit dem Inbusschlüssel fest. Stellen Sie sicher, dass der
Stiftkopf parallel zur Arbeitsfläche ist.
(4) Entfernen Sie nach dem Festziehen der Schraube die (dicke) Höhenjustageplatte unter dem Stiftkopf.
Inbusschlüssel
2-6
