Die Lampe [ORIGIN] leuchtet.
Wird der Modus ROTATE (die Koordinaten werden gedreht)
oder der Modus MIRROR aktiviert bzw. beendet, nachdem
der Nullpunkt versetzt wurde, wird der Nullpunkt wieder auf
die ursprüngliche Position zurückgesetzt.
Wenn Sie jedoch die Taste [ORIGIN] gedrückt halten, wird
der Nullpunkt nicht zurückgesetzt, selbst wenn der Modus
ROTATE oder MIRROR beendet wird.
Um den neuen Nullpunkt wieder zurückzusetzen, bewegen
Sie den Messerstift bis zum Stopp in Richtung des linken
unteren Punktes und halten dann entweder die Taste
[ORIGIN] gedrückt oder schalten Sie den Plotter bei
gedrückter Taste [ORIGIN] ein.
Wenn Sie die Funktion ORIGIN in Kombination mit ROTATE
der Koordinaten oder den MIRROR-Modus verwenden
möchten, achten Sie darauf, dass Sie den Schnittnullpunkt
einstellen, nachdem Sie ROTATE der Koordinaten oder den
MIRROR-Modus eingestellt haben.

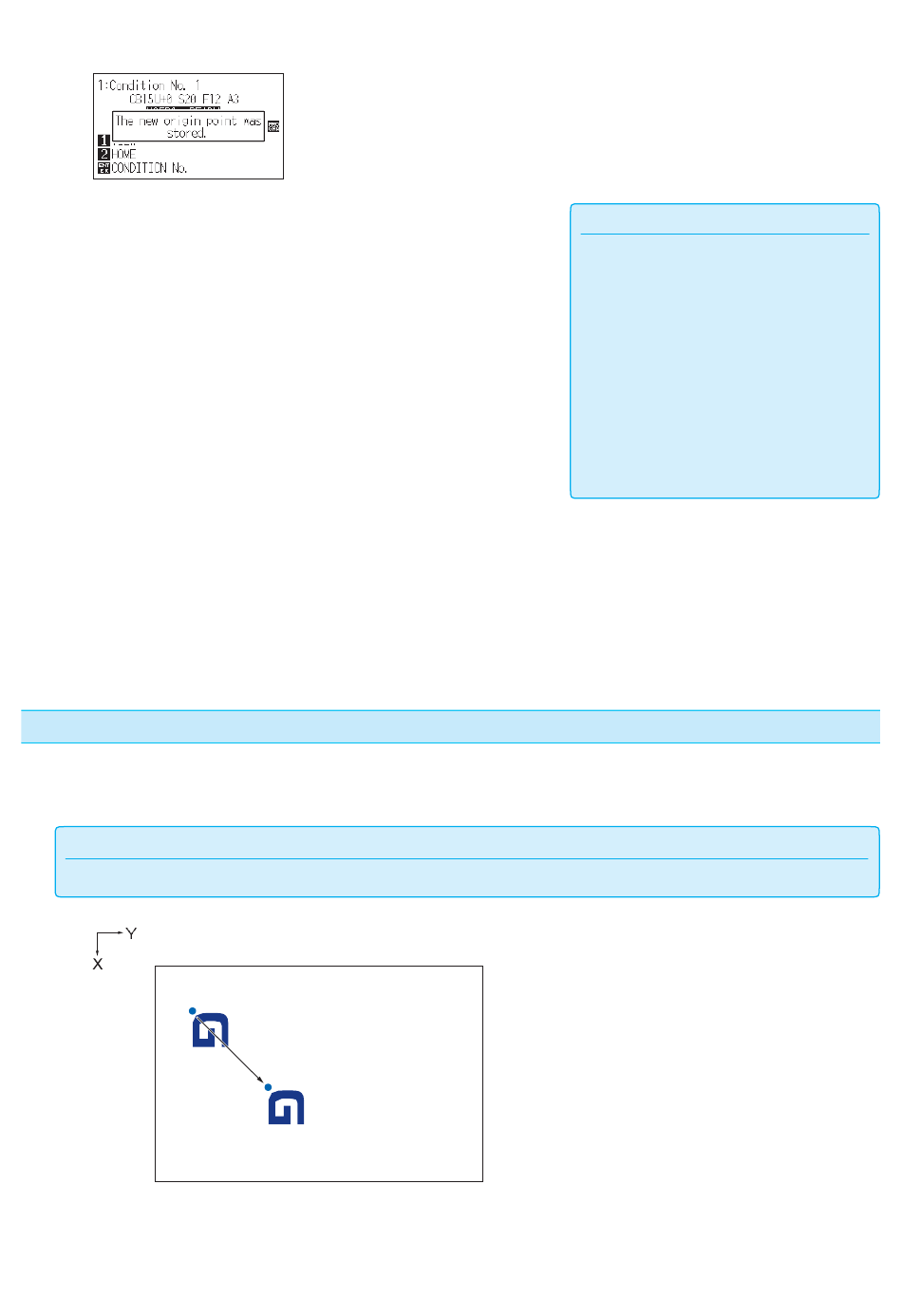

Wann Koordinatenachsendrehung eingestellt wird
Wenn der Nullpunkt verschoben wird, während die Koordinatenachsen gedreht werden, wird der Nullpunkt wie
unten gezeigt verschoben.
Ergänzung
Details zum Drehen der Koordinatenachsen finden Sie im Abschnitt „Einstellung der Schnittrichtung".
Ursprünglicher Nullpunkt
Neuer Nullpunkt
3-8
Ergänzung
•
Die NULLPUNKT-Einstellung bei
aktiviertem Passermarkenmodus ist nicht
gültig.
•
Nachdem ein neuer Nullpunkt festgelegt
wurde, entsprechen die auf dem LCD
angezeigten Koordinatenwerte dem
Abstand entlang der X- und Y-Achse
vom neuem Nullpunkt.
•
Details zum Nullpunkt nach der
automatischen Passermarkenerkennung
finden Sie in Kapitel 4 „Passermarken –
Einstellungen und Ermittlung".
