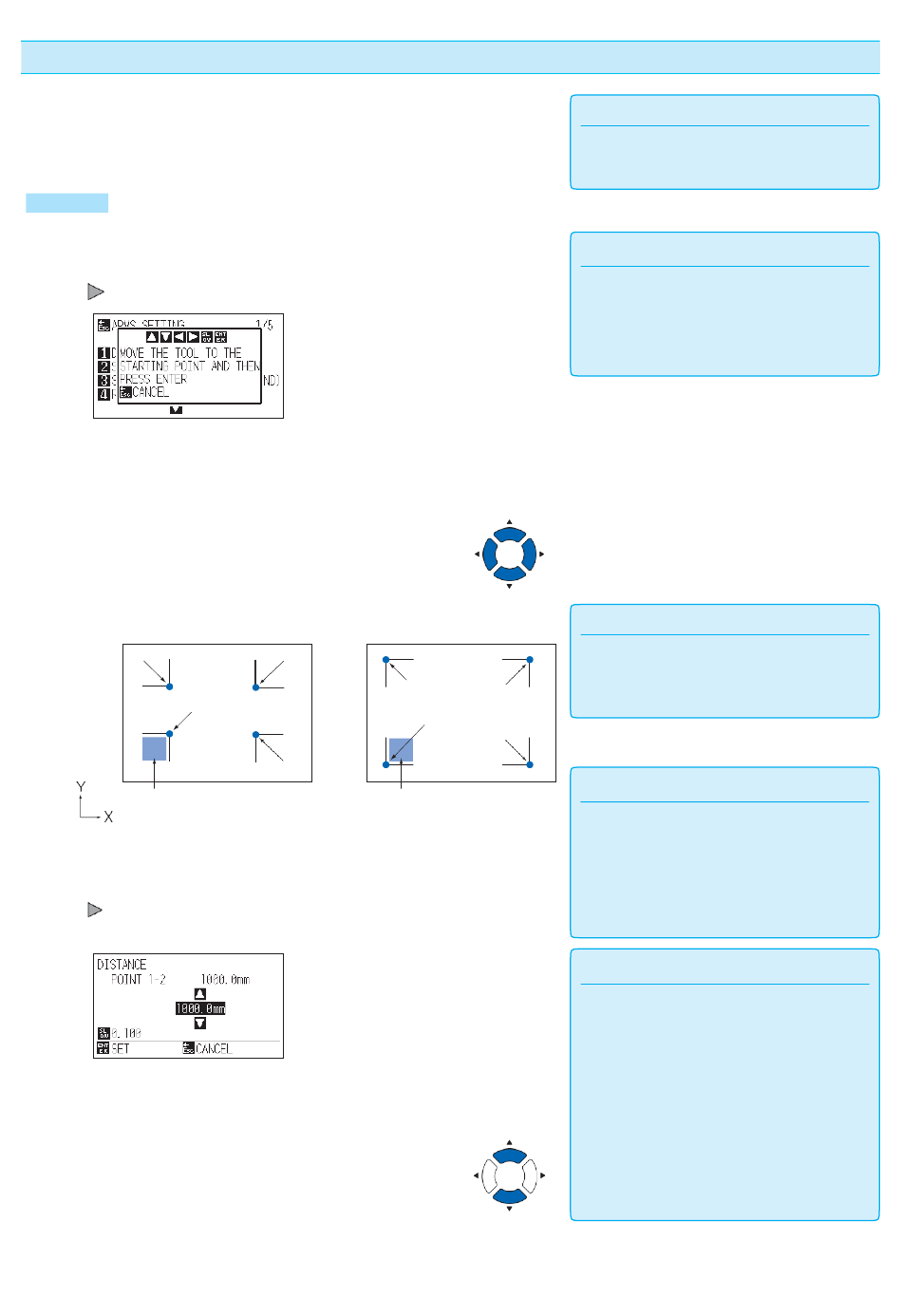

Automatisches Justieren
Dieser Abschnitt beschreibt den Vorgang des Justierens mit
Passermarkenscannen, indem Sie nach dem Einstellen des ARMS-
Modus und der POINTS automatisch zur Passermarke gehen.
Anleitung
1
Drücken Sie die Taste [1] (AUTO READ MARKS) in
der Anzeige ARMS SETTING (1/5).
(Siehe „Automatisches Justieren".)
2
Drücken Sie die Positionstasten (▲▼◄►) und bewegen Sie
den Werkzeugschlitten in den Bereich, um den Scanvorgang
der Passermarke zu beginnen.
MARKE TYP 1
Punkt 3
Punkt 1 (Punkt um den
Nullpunkt zu machen)
Bewegen Sie das Werkzeug
in diesen Bereich
3
Bestätigen Sie die Position des Werkzeugs durch
Drücken der Taste [ENTER] (SET), falls diese OK ist.
Passermarken werden automatisch gescannt.
DISTANCE erscheint, sobald das Scannen abgeschlossen ist.
4
Drücken Sie die Positionstasten (▲▼) und erhöhen oder
verringern Sie den Einstellwert.
Scanbereich der Passermarke
Punkt 4
Punkt 2
Bewegen Sie das Werkzeug
in diesen Bereich
Der Eingabebildschirm
MARKE TYP 2
Punkt 3
Punkt 4
Punkt 1 (Punkt um den
Nullpunkt zu machen)
Punkt 2
5-45
Ergänzung
Beachten Sie „Manuelles Justieren", wenn
Sie manuell zum Passermarkenscannen
gehen.
Ergänzung
• Drücken Sie die Taste [2] (ARMS) in der
Anzeige, wenn es nicht die Anzeige ARMS
SETTING ist.
• Setzen Sie „AUTO" von „SCAN START
POSITION" auf ON.
Ergänzung
Die linke Abbildung ist für 4POINTS. Größe
und Position des Passermarken-
Scanstartbereiches sind für 2POINTS oder
3POINTS gleich.
Ergänzung
• Scannen Sie die Passermarken
entsprechend der Einstellung der MARK
DISTANCE (siehe „Einstellung des
Passermarkenabstands").
• Ohne zu scannen gelangen Sie zurück zur
Startanzeige durch Drücken der Taste
[ESC] (CANCEL).
Ergänzung
• Der gemessene Abstand wird in der oberen
Zeile des Eingabebildschirms DISTANCE
angezeigt. Darunter wird der Eingabewert
(anfangs gleich dem Messwert) angezeigt.
• Wenn der Eingabewert nicht geändert wird,
wird davon ausgegangen, dass zwischen
dem gemessenen Abstand und dem
Abstand in den Daten keine Differenz
besteht.
• Die Ziffern der Einstellungen können durch
Drücken der Taste [SLOW] geändert
werden.
