2.1

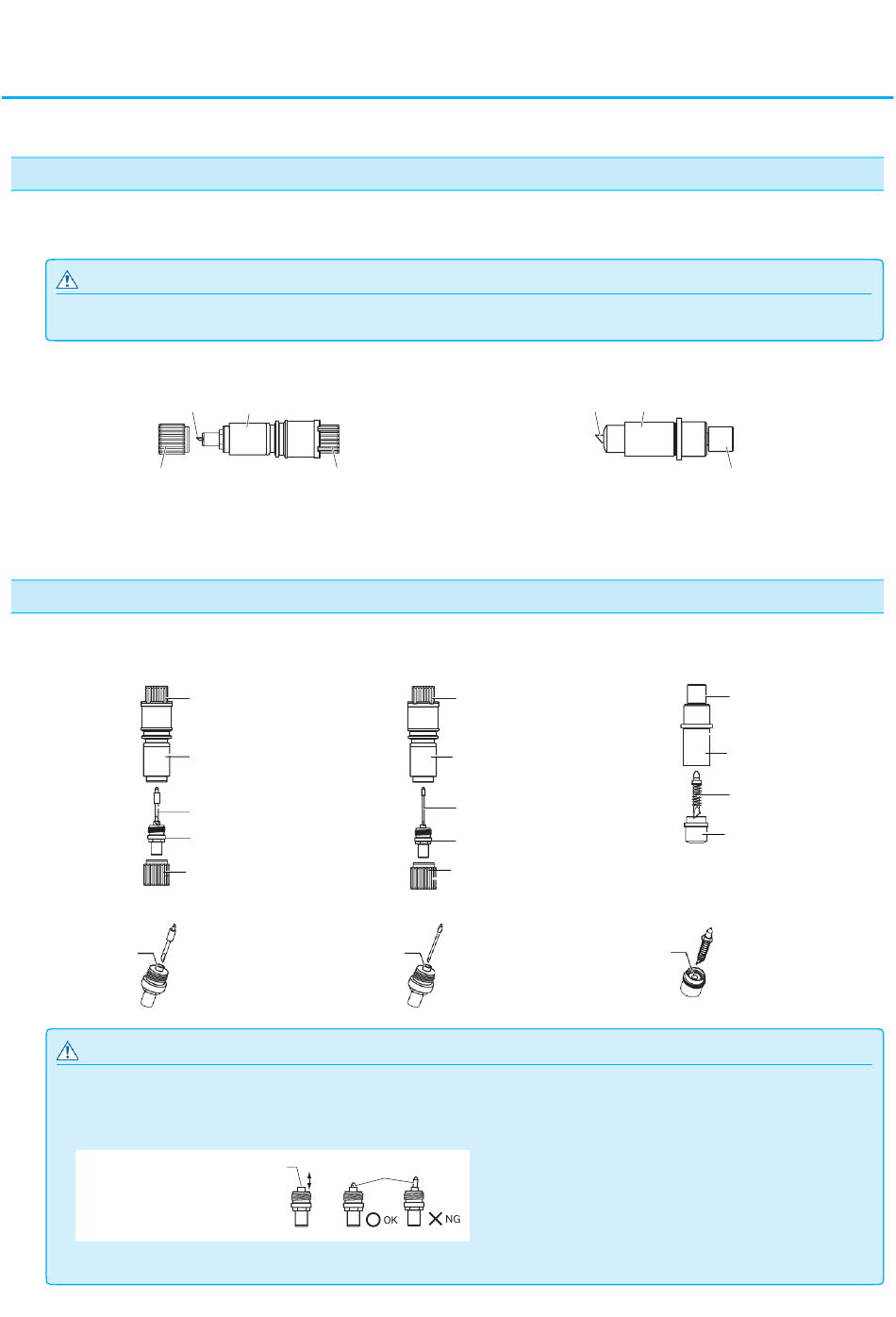

Vorbereitung des Messerhalters
In diesem Kapitel werden die Strukturen und Typen von Messerhaltern (Messerstiften) beschrieben.
Bestandteile des Messerhalters
Es gibt drei verschiedene Messerhalter, die zum Durchmesser der zu montierenden Messerklinge passen
(der φ1,5 mm Messerhalter ist als Standardzubehör vorgesehen).
VORSICHT
Seien Sie im Umgang mit Messerklingen vorsichtig, um Verletzungen zu vermeiden.
PHP35-CB09-HS/PHP35-CB15-HS
Messerklinge
Halterkappe
Struktur des Messerhalters
φ1,5 mm Messerhalter-
Durchmesser
r
Loch
VORSICHT
Bitte führen Sie die Messerklinge gerade in das Spannfutter ein.
•
Wenn die Messerklinge nicht gerade eingeführt werden kann, führen Sie die Messerklinge nach mehrmaligem Drücken
der Einführöffnung der Messerklinge ein.
Einführöffnung der Messerklinge
Wenn sie nicht richtig eingesetzt ist, kann es zu Schäden an der Messerklinge oder dem Plotter selbst führen.
Messerhalter
Klingenlängejustierring
(Blau: Für Klingen mit φ0,9 mm
Durchmesser)
(Rot: Für Klingen mit φ1,5 mm
Durchmesser)
φ0,9 mm Messerhalter-
Durchmesser
Klingenlängejustierring (rot)
Messerhalter
φ1,5 mm Messerklinge-
Durchmesser
Spannfutter
Halterkappe
Klingenlängejustierring (blau)
Messerhalter
φ0,9 mm Messerklinge-
Durchmesser
Spannfutter
Halterkappe
Loch
2-2
PM-CH-001
Messerklinge
Messerhalter
Klingenlängejustierring
(Für Klingen mit φ3,0 mm Durchmesser)
φ3,0 mm Messerhalter-Durchmesser
Loch
Klingenlängejustierring
Messerhalter
φ3,0 mm Messerklinge-
Durchmesser
Spannfutter
