Justieren mit 3POINTS
Die 3POINTS-Justage scannt 3 Passermarken wie unten gezeigt, wobei die Justage erfolgt, indem die
Neigung der X- und Y-Achse und der Abstand zwischen den Passermarken (horizontale und vertikale
Richtung) gemessen werden. Diese Justage ist eine 2-Achsenjustage (Neigungsjustage).

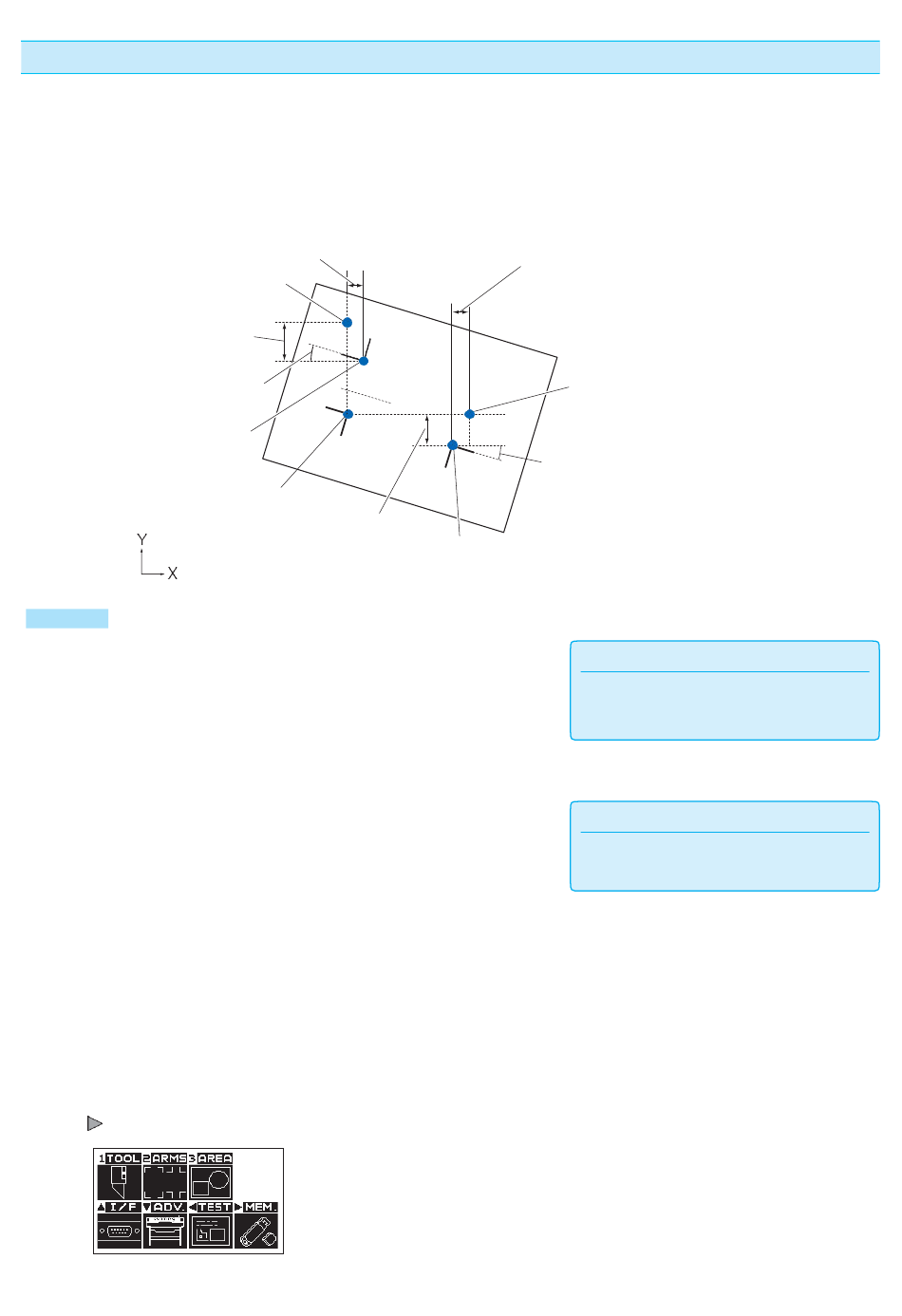

Wenn das eingestellte Medium in Bezug auf die X-Richtung geneigt ist, wie in der folgenden Abbildung gezeigt,
wird die tatsächlich gemessene Position der Passermarke von der ursprünglichen Position verschoben. Beim
Vergleich dieser Koordinaten können die Neigung und der Abstand angepasst werden.
Position der Passermarke
Differenz in Y
Dritte Passermarke
Anleitung
1
Legen Sie das Medium mit den geplotteten
Passermarken (3POINTS) auf.
2
Stellen Sie den Passermarkenmodus auf ARMS und die
Anzahl der Passermarken auf 3 POINTS ein.
(Siehe „Einstellung des MARK SCAN MODUS und Anzahl".)
3
Stellen Sie die Form und Größe der Passermarke,
Passermarkenabstand, Abstandsjustagemodus, Offset,
Papiergewicht, Sensorgrad, Scanpositionsjustage usw. nach
Bedarf ein.
(Siehe „Form (Muster) der Passermarken".)
(Siehe „Einstellung der Passermarkengröße".)
(Siehe „Einstellung des Passermarkenabstands".)
(Siehe „Einstellung der Abstandsjustage zwischen den Passermarken".)
(Siehe „Einstellung des Offsets zwischen der Passermarke und des Schneidenullpunkts".)
(Siehe „Justierung des Sensorgrades".)
(Siehe „Manuelle Justierung des Sensorgrades (Schwellenwert)".)
4
Drücken Sie die Taste [PAUSE/MENU].
Die Menüanzeige erscheint.
Differenz in X
Ursprüngliche
Neigung
Erste Passermarke
Differenz in Y
Differenz in X
Ursprüngliche Position der Passermarke
Neigung
Zweite Passermarke
Ergänzung
Siehe „Auflegen von Medien" (Papier oder
Beschriftungsfolie).
Ergänzung
Bei manueller Justage ist es nicht
erforderlich, MARK DISTANCE einzustellen.
5-42
