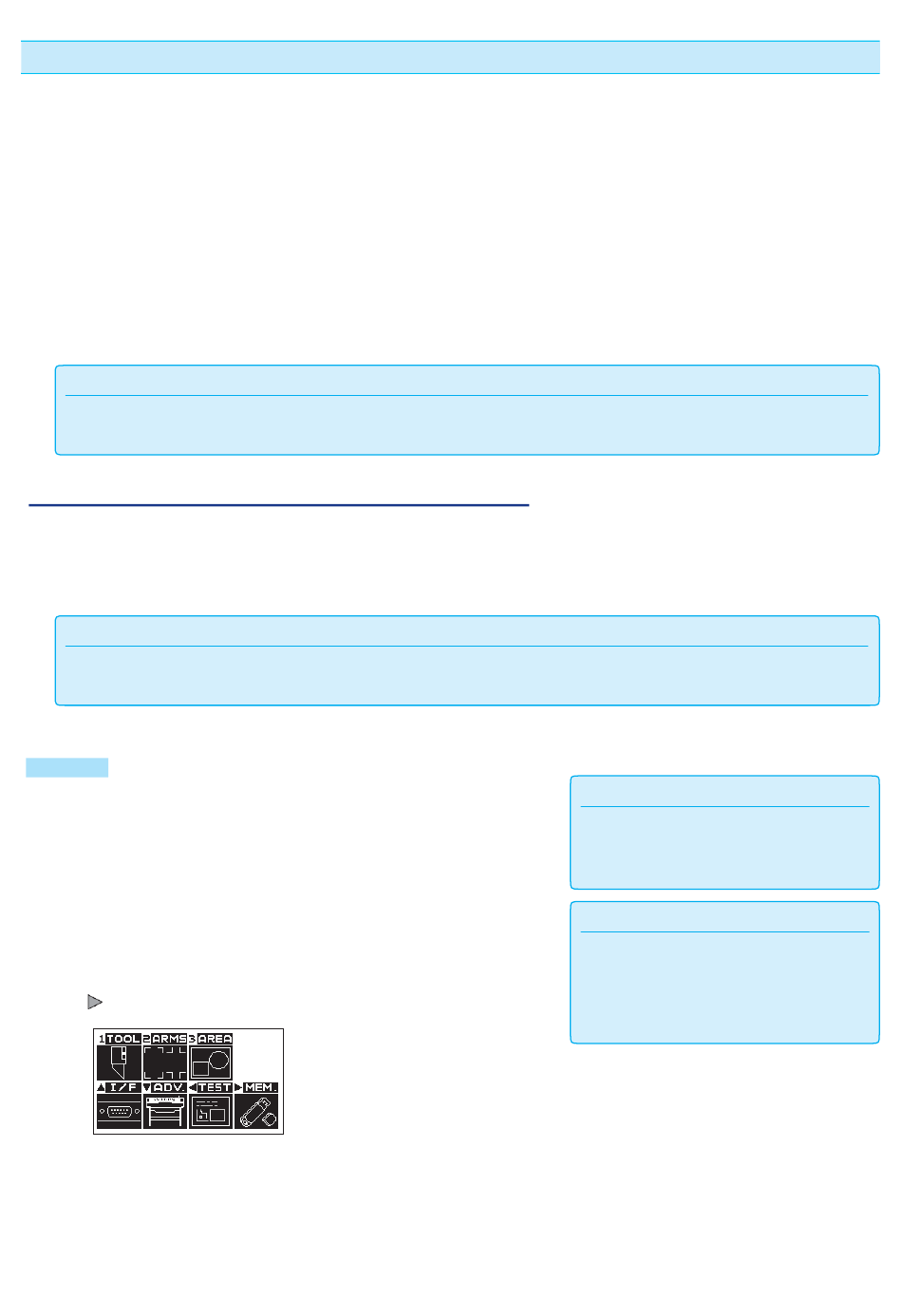

Justierung für die Passermarken-Scanposition
Der zur Erkennung der Passermarke verwendete Sensor befindet sich in einer Position, die von der
Klingenspitze des Werkzeugs (Stiftspitze) entfernt ist. Um die gescannten Koordinatenwerte der
Passermarke mit den gescannten Positionen abzugleichen, kann daher eine Justage erforderlich sein.
Wenn die Passermarke bereits auf dem Medium markiert ist, scannen Sie diese Passermarke, plotten Sie eine
weitere Passermarke an derselben Position und messen Sie die Differenz zwischen diesen Marken. Diese
Differenz wird als Justagewert eingetragen.
Wenn auf dem Medium keine Passermarke vorhanden ist, muss zuerst eine Passermarke geplottet werden;
diese Passermarke wird dann gescannt, eine weitere Passermarke geplottet und die Differenz gemessen.
Diese Differenz wird als Justagewert eingetragen.
Bei der Verwendung von Medien und Werkzeugen für den tatsächlichen Gebrauch wird die Justiergenauigkeit
höher sein.
Referenz
Es gibt eine Einschränkung zu der Form (Stil) der Passermarken, die gescannt werden können. Details finden Sie im
Abschnitt „Einstellung von Form (Muster) der Passermarken".
Justieren nach Plotten der Passermarken-Justage
In diesem Abschnitt werden die Schritte zum Plotten der Passermarke beschrieben.
Die Passermarke muss geplottet werden, wenn auf dem Medium keine Passermarke vorhanden ist, um die
Passermarken-Scanposition zu justieren. Anschließend wird mit „Justierung der Position der Passermarke"
fortgefahren.
Referenz
Fahren Sie mit „Einstellung der Position unter Verwendung von ARMS" fort, ohne die Passermarke zu plotten, wenn die
Passermarke bereits auf dem Medium geplottet ist.
Anleitung
1
Auflegen von weißen Medien.
2
Setzen Sie den Filzstift auf Wasserbasis in den
Werkzeughalter ein.
3
Drücken Sie die Taste [PAUSE/MENU].
Die Menüanzeige erscheint.
Ergänzung
Nähere Informationen zum Auflegen von
weißen Medien finden Sie in „Auflegen von
Medien".
Ergänzung
Zum Einsetzen des Filzstiftes auf Wasserbasis
siehe „Einsetzen eines Werkzeugs". Wenn der
Filzstift auf Wasserbasis zerkratzt wurde, wird
er möglicherweise nicht scannen.
5-23
