Form (Muster) der Passermarke und des Nullpunkts

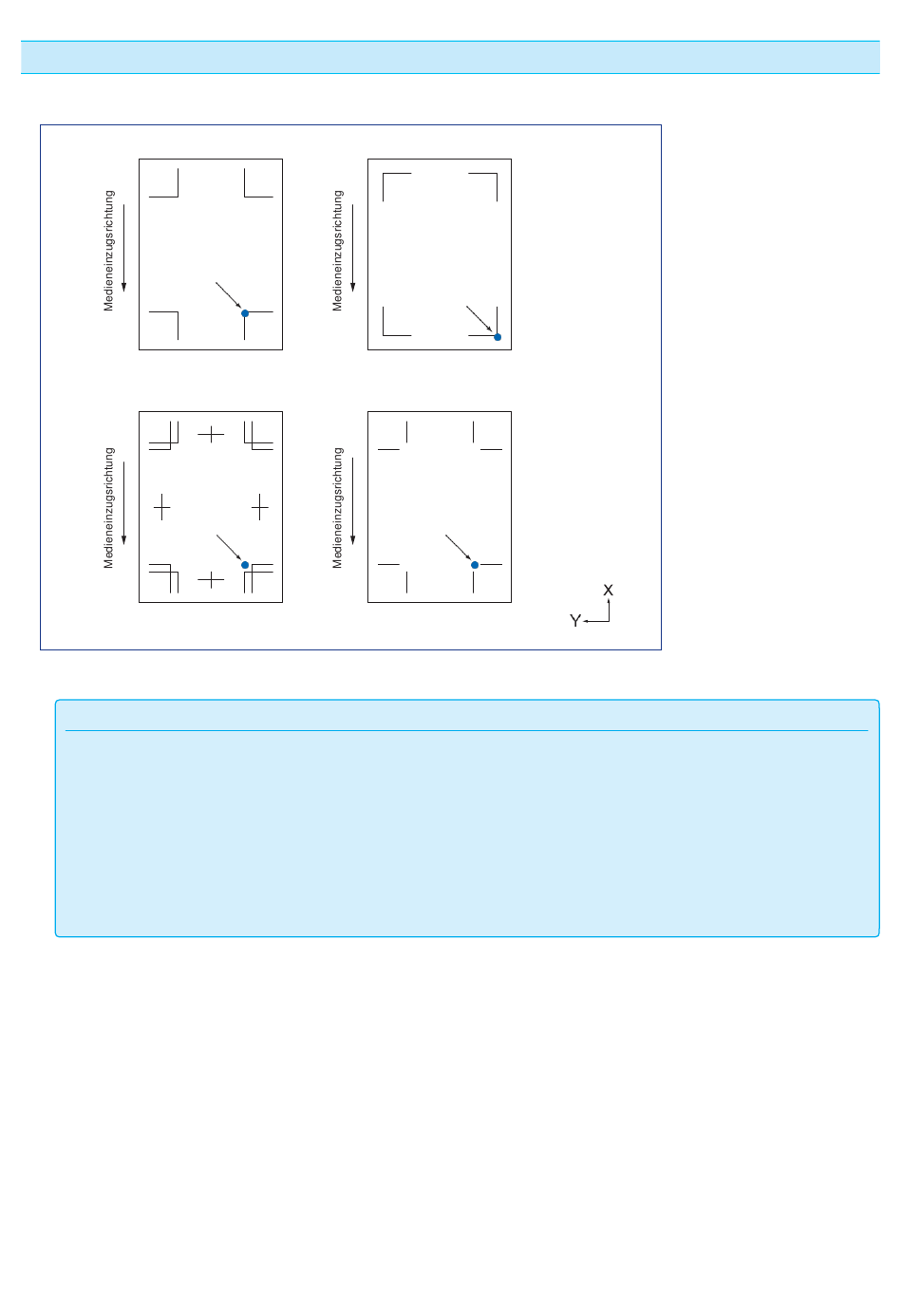

Die Formen (Muster) der Passermarke, die der Plotter scannen kann, sind 4 Typen.
MARKE TYP 1
Nullpunkt
MARKE TYP 3
Nullpunkt
Ergänzung
• Erstellen Sie die Passermarke als Plotting-Daten mit der Anwendungssoftware. Erstellen Sie mit dem Adobe Illustrator die
Passermarkenmuster 3 und 4.
• Erstellen Sie die Passermarke anhand der folgenden Bedingungen.
• Die Linienstärke ist zwischen 0,3 bis 1,0 mm.
• Die Passermarkengröße ist zwischen 5 bis 20 mm (siehe „Einstellung der Passermarkengröße").
• Verwenden Sie für die Form der Passermarke Muster 1, Muster 2, Muster 3 oder Muster 4.
• Erstellen Sie die Passermarke mit einer einzelnen Linie und geben Sie die Linienstärke mit der erforderlichen Stärke an. Eine
Doppellinie kann nicht benutzt werden.
• Panel Cutting sollte abgeschaltet werden.
MARKE TYP 2
Nullpunkt
MARKE TYP 4
Nullpunkt
