Inbetriebnahme
4.1.2
Das Spezialkoaxial-Sensorkabel gibt es in zwei Anschlussausführungen:
- Anschluss bereits im Sensor integriert, siehe
- Anschlusskabel steckbar, siehe
Das Standardkabel (C3) hat eine Länge von 3 m.
Als Option lieferbar: 6 m Kabel (C6), siehe Kap.
Sensor mit inte-
griertem Kabel

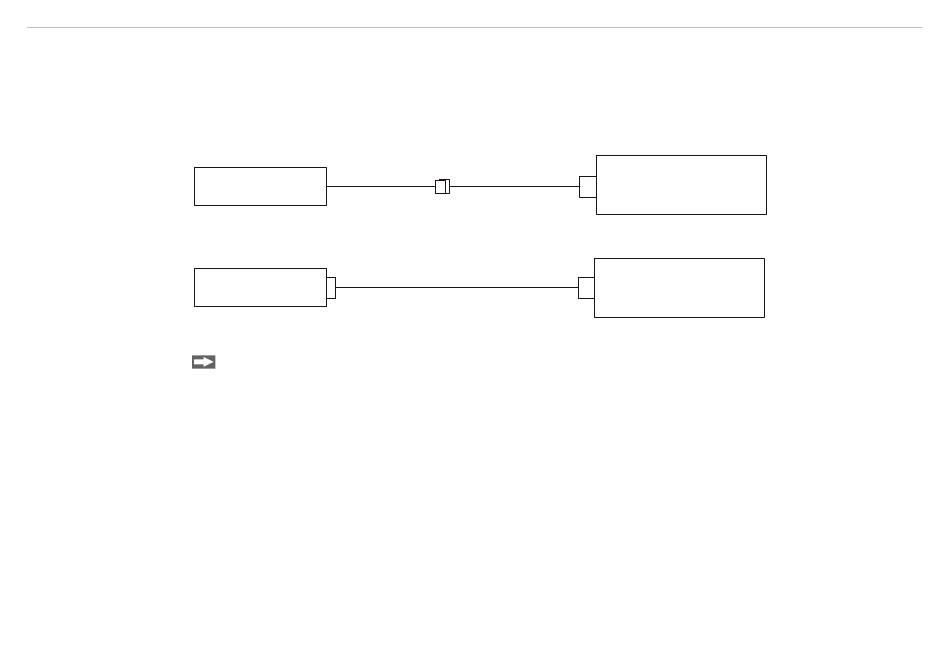

Abb. 5 Sensorkabelausführung, Sensor im Kabel integriert
Sensor
Abb. 6 Sensorkabelausführungen, Anschlusskabel steckbar
Die Kabel einer Typenbezeichnung werden im Werk auf gleiche Kapazität abgeglichen, dabei können
Längenabweichungen von ± 15 % gegenüber der nominellen Länge auftreten.
i
eddyNCDT 3010
Sensorkabel
Standard 3 m
Standard 3 m oder 6 m (Option)
SMC-Kabelbuchse
Schließen Sie das Kabelende mit der Verdickung am Controller an.
Kürzen Sie nicht die abgestimmten Kabel, damit sich damit die Kapazität und die Abstimmung des
Messsystems verändert.
Abb.
5: Typ U05, U1, S1, oder
Abb.
6.
A
2.
(+3 m optional)
Controller
Controller
Seite 13
