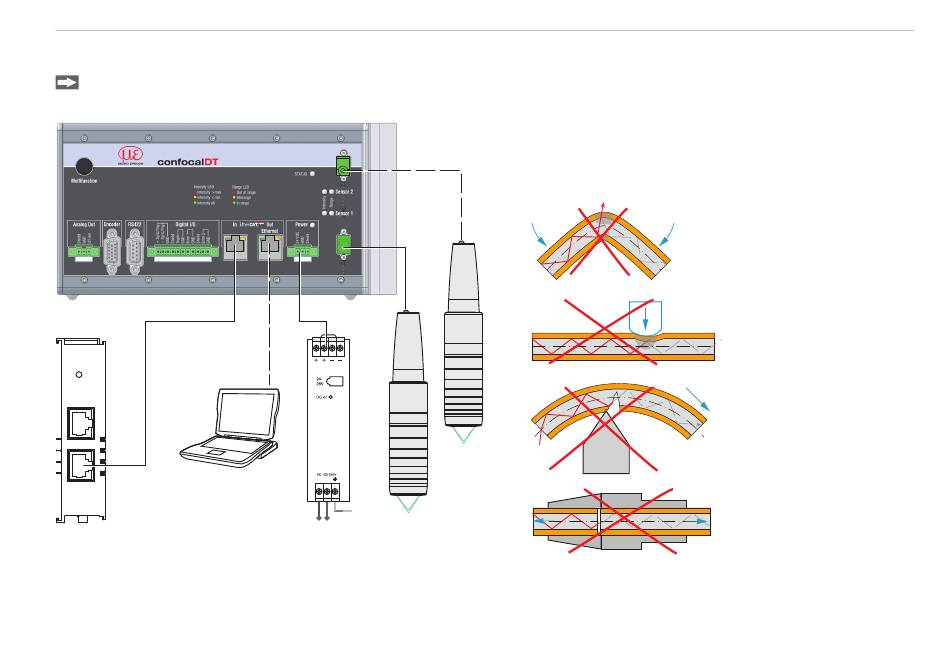

Systemaufbau, Anschlussmöglichkeiten
Systemaufbau, Anschlussmöglichkeiten
Verbinden Sie die Komponenten miteinander, bauen
Sie die Sensoren in die Halterungen ein.
Patchkabel
Ethernet
Run
X1
X2
EtherCAT
BECKHOFF EK1122
2-Port EtherCAT-
Abzweigung
confocalDT 2421 / 2422
Controller
C240x
Lichtwellen-
leiter
PS2020
PC
N
L
PE
PS 2020
230 VAC
Sensorkabel, Lichtwellenleiter
Der Sensor wird mit einem Lichtwellenleiter an den
Controller angeschlossen.
- Kürzen oder verlängern Sie das Lichtwellenleiter
nicht.
- Ziehen oder tragen Sie den Sensor nicht am
Kabel.
Sensor
Eine Reinigung der Stecker ist nur mit entsprechen-
der Fachkenntnis möglich.
Knicken Sie nicht das
Sensorkabel.
Quetschen Sie nicht
das Sensorkabel, be-
festigen Sie es nicht
mit Kabelbindern.
Ziehen Sie das Sen-
sorkabel nicht über
scharfe Kanten.
Ziehen Sie nicht am
Sensorkabel.
Seite 5
