Montage
5.4.9

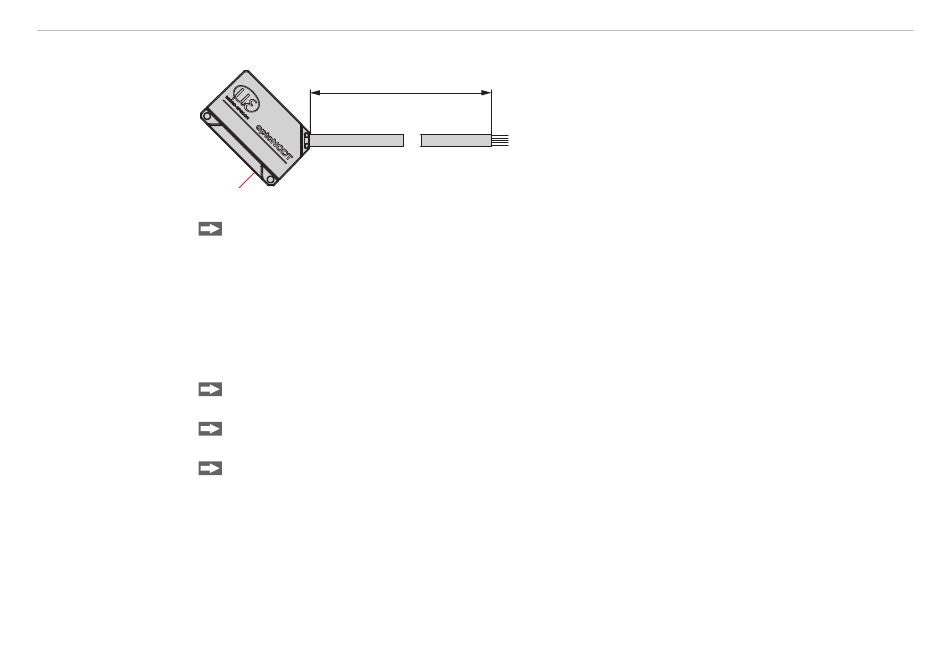

ILD1320 mit offenen Enden
i
i
Empfohlener Adernquerschnitt für selbst hergestellte Anschlusskabel: ≥ 0,14 mm².
optoNCDT 1320

Sensorkabel

3 m
Unterschreiten Sie nicht den Biegeradius für das Sensorkabel von 30 mm (fest verlegt) bzw. 60 mm
(dynamisch).
Die fest angeschlossenen Sensorkabel sind nicht schleppkettentauglich.
Unbenutzte offene Kabelenden müssen zum Schutz vor Kurzschlüssen oder Fehlfunktionen des Sen-
sors isoliert oder stumpf abgeschnitten werden.
Vermeiden Sie übermäßigen Zug auf die Kabel. Sehen Sie Zugentlastungen in der Nähe der Stecker bei
senkrecht frei hängenden Kabeln ab 5 m Länge vor.
Verbinden Sie den Kabelschirm mit dem Potentialausgleich (PE, Schutzleiter) am Auswertegerät (Schalt-
schrank, PC-Gehäuse) und vermeiden Sie Masseschleifen.
Verlegen Sie Signalleitungen nicht neben oder zusammen mit Netzleitungen oder impulsbelasteten
Leitungen (z.B. für Antriebe und Magnetventile) in einem Bündel oder Kabelkanal, sondern verwenden
Sie separate Kabelkanäle.
Seite 34
