6.
Elektrische Anschlüsse

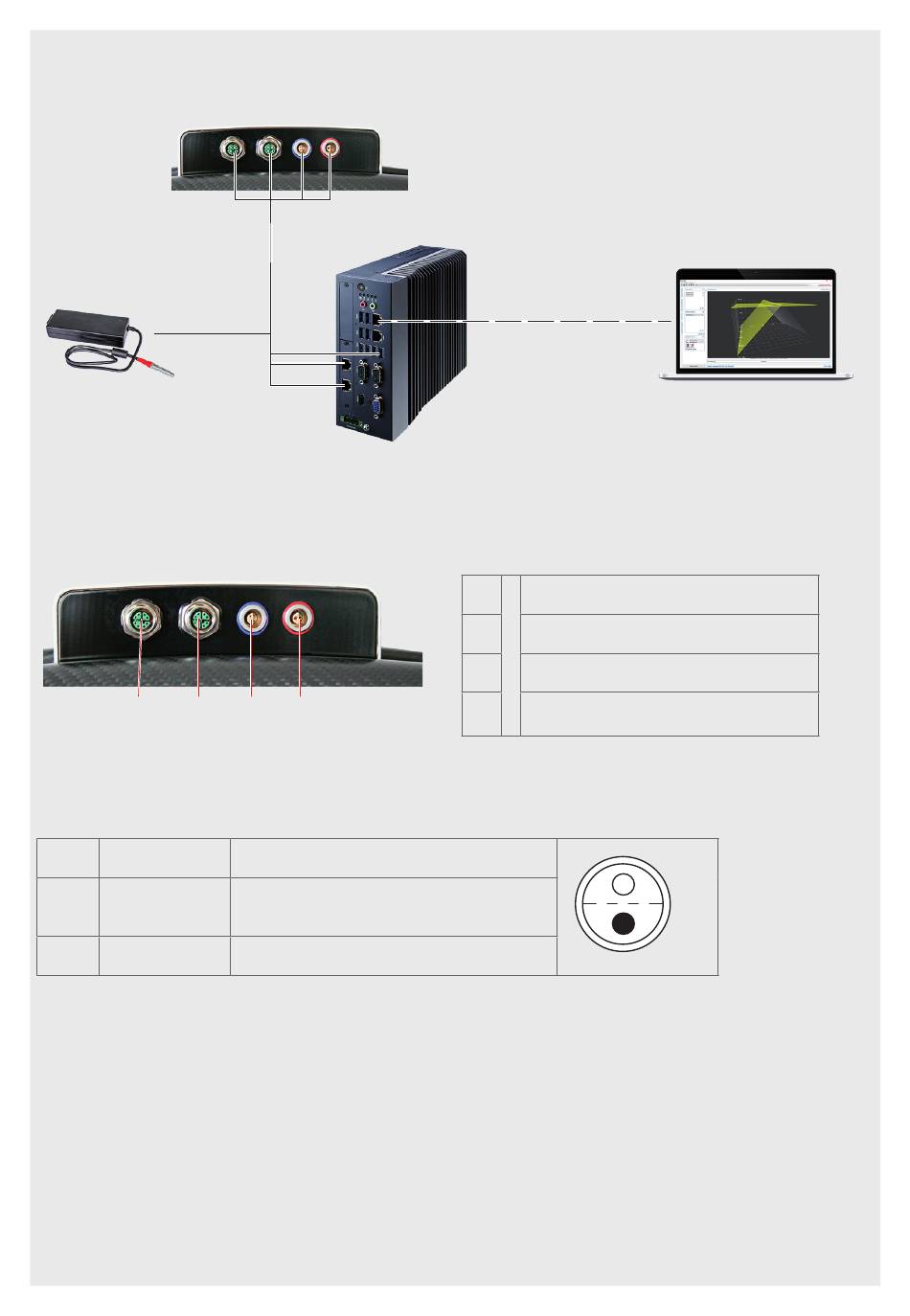

Anschlussschema
Kabelbaum/5 m/Standard
für surfaceCONTROL
Tischnetzteil 19V
Sensor surfaceCONTROL 3D 2500
Sämtliche Anschlüsse des Sensors befinden sich im Anschlussfeld auf der Rückseite.
1
2
Abb. 2 Rückansicht Sensor mit Anschlüssen
Versorgungsspannung (Power)
Pin
Signal
1
V
+
2
GND
Abb. 3 Pinbelegung Steckverbinder Stromversorgungsbuchse
Der Kabelschirm ist mit dem Steckergehäuse verbunden.
Auf der Sensorseite wird ein 2-poliger LEMO PushPull-Stecker verwendet.
i
Für die Stromversorgung des Sensors surfaceCONTROL 2500 ist ausschließlich das
mitgelieferte Tischnetzteil zu verwenden.
surfaceCONTROL 3D SC2500 / SC2510
Sensor SC2500-x
3
4
Bemerkung
18 VDC ±33 %
max. Stromaufnahme 12,5 A
0 V
LAN-Kabel
mit 2x RJ45
Steckverbinder
Controller sC2500
1
Ethernet-Buchse Kamera 1
2
Ethernet-Buchse Kamera 2
3
Sensorsteuerung
4
Versorgung
3DInspect
DefMap3D
1
2
PC
Seite 4
