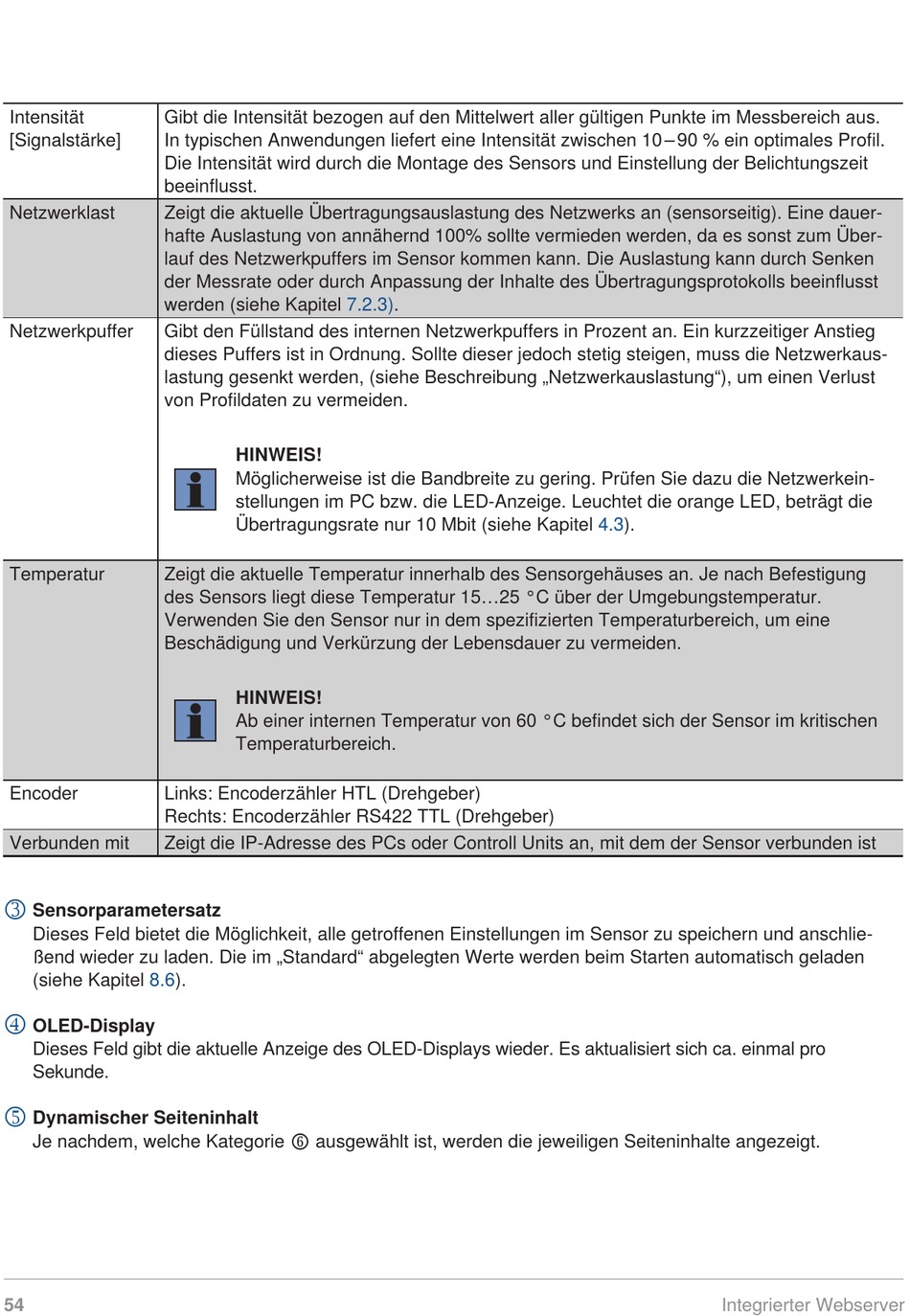

Intensität
Gibt die Intensität bezogen auf den Mittelwert aller gültigen Punkte im Messbereich aus.
[Signalstärke]
In typischen Anwen dungen liefert eine Intensität zwischen 10 – 90 % ein optimales Profil.
Die Intensität wird durch die Montage des Sensors und Einstellung der Belichtungszeit
beeinflusst.
Netzwerklast
Zeigt die aktuelle Übertragungsauslastung des Netzwerks an (sensorseitig). Eine dauer-
hafte Auslastung von annähernd 100% sollte vermieden werden, da es sonst zum Über-
lauf des Netzwerkpuffers im Sensor kommen kann. Die Auslastung kann durch Senken
der Messrate oder durch Anpassung der Inhalte des Übertragungsprotokolls beeinflusst
werden (siehe Kapitel 7.2.3).
Netzwerkpuffer
Gibt den Füllstand des internen Netzwerkpuffers in Prozent an. Ein kurzzeitiger Anstieg
dieses Puffers ist in Ordnung. Sollte dieser jedoch stetig steigen, muss die Netzwerkaus-
lastung gesenkt werden, (siehe Beschreibung „Netzwerkauslastung"), um einen Verlust
von Profildaten zu vermeiden.
Temperatur
Zeigt die aktuelle Temperatur innerhalb des Sensorgehäuses an. Je nach Befestigung
des Sensors liegt diese Temperatur 15...25 °C über der Umgebungstemperatur.
Verwenden Sie den Sensor nur in dem spezifizierten Temperaturbereich, um eine
Beschädigung und Verkürzung der Lebensdauer zu vermeiden.
Encoder
Links: Encoderzähler HTL (Drehgeber)
Rechts: Encoderzähler RS422 TTL (Drehgeber)
Verbunden mit
Zeigt die IP-Adresse des PCs oder Controll Units an, mit dem der Sensor verbunden ist
Sensorparametersatz
Dieses Feld bietet die Möglichkeit, alle getroffenen Einstellungen im Sensor zu speichern und anschlie-
ßend wieder zu laden. Die im „Standard" abgelegten Werte werden beim Starten automatisch geladen
(siehe Kapitel 8.6).
OLED-Display
Dieses Feld gibt die aktuelle Anzeige des OLED-Displays wieder. Es aktualisiert sich ca. einmal pro
Sekunde.
Dynamischer Seiteninhalt
Je nachdem, welche Kategorie
54
HINWEIS!
Möglicherweise ist die Bandbreite zu gering. Prüfen Sie dazu die Netzwerkein-
stellungen im PC bzw. die LED-Anzeige. Leuchtet die orange LED, beträgt die
Übertragungsrate nur 10 Mbit (siehe Kapitel 4.3).
HINWEIS!
Ab einer internen Temperatur von 60 °C befindet sich der Sensor im kritischen
Temperaturbereich.
ausgewählt ist, werden die jeweiligen Seiteninhalte angezeigt.
