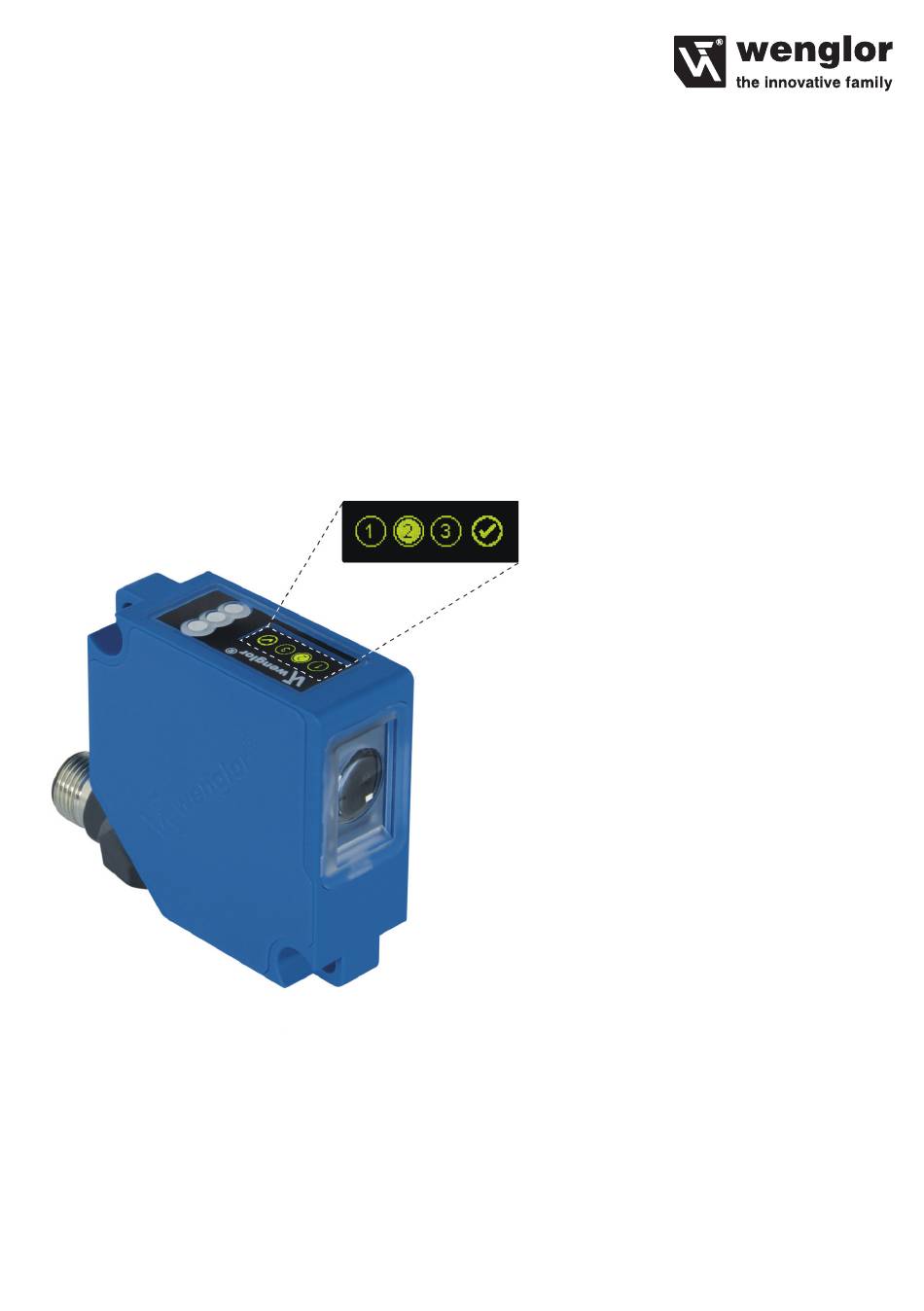

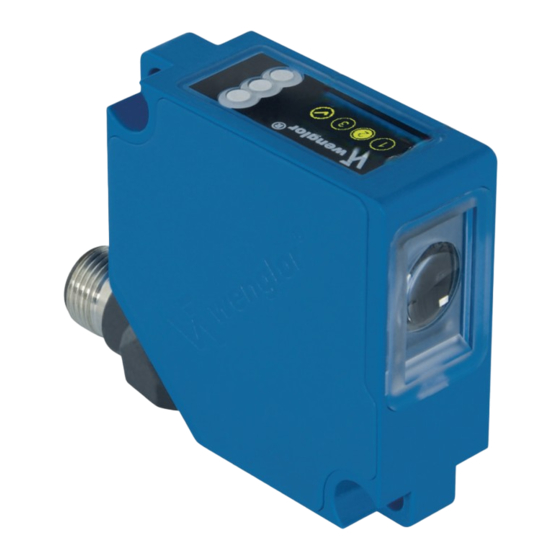

- Seite 1 OFP401P0189 Farbsensor Betriebsanleitung Nur als PDF erhältlich Stand: 30.06.2016 Version: 3.0.0 www.wenglor.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäße Verwendung......................4 Sicherheitshinweise ..........................4 EU-Konformitätserklärung ........................4 Technische Daten ..........................5 4.1. Anschlussbild ............................6 4.2. Gehäuseabmessungen ........................6 4.3. Bedienfeld ............................7 4.4. Ergänzende Produkte ........................7 Montagehinweise ..........................8 Inbetriebnahme .............................8 6.1. Inbetriebnahme ..........................8 6.2. Auslieferungszustand .........................9 Funktionsbeschreibung ........................10 7.1. RUN ..............................12 7.2. Pin Funktion ............................12 7.3. - Seite 3 7.9. Sendelicht ............................22 7.10. E/A Test .............................23 7.10.1. Test Ax ...........................23 7.11. Schnittstelle ............................23 7.12. Sensor-Typ............................24 7.13. Sprache ..............................24 7.14. Info ..............................24 7.15. Reset ..............................25 7.16. Passwort .............................25 Weitere Informationen zu RS-232 Schnittstelle ...................26 Wartungshinweise ..........................26 10. Umweltgerechte Entsorgung ........................26 11.
-
Seite 4: Bestimmungsgemäße Verwendung
• Montage, Inbetriebnahme und Wartung des vorliegenden Produkts sind ausschließlich durch fachkundiges Personal auszuführen • Eingriffe und Veränderungen am Produkt sind nicht zulässig • Produkt bei Inbetriebnahme vor Verunreinigung schützen • Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie 3. EU-Konformitätserklärung Die EU-Konformitätserklärung finden Sie unter www.wenglor.com im Download-Bereich des Produktes. RoHS Bestimmungsgemäße Verwendung... -
Seite 5: Technische Daten
4. Technische Daten Bestell-Nr. OFP401P0189 Arbeitsbereich 30...40 mm Arbeitsabstand 35 mm Lichtart Weißlicht Lebensdauer (Tu = 25 °C) 100000 h max. zul. Fremdlicht 10000 Lux Lichtfleckdurchmesser 3 mm Versorgungsspannung 10...30 V Stromaufnahme (Ub = 24 V) < 80 mA Schaltfrequenz 1,8 kHz 1000 µs ×... -
Seite 6: Anschlussbild
4.1. Anschlussbild OFP401P0189 Symbolerkärung Symbolerklärung Encoder A Platin-Messwiderstand Encoder B Versorgungsspannung + nicht angeschlossen Digitalausgang MIN Versorgungsspannung 0 V Testeingang Versorgungsspannung (Wechselspannung) Digitalausgang MAX Testeingang invertiert Digitalausgang OK Schaltausgang Schließer (NO) Triggereingang Synchronisation In Schaltausgang Öffner (NC) Analogausgang Verschmutzungs-/Fehlerausgang (NO) -
Seite 7: Bedienfeld
4.3. Bedienfeld 20 = Enter Taste 22 = Up Taste 23 = Down Taste 60 = Anzeige 4.4. Ergänzende Produkte wenglor bietet Ihnen die passende Anschlusstechnik für Ihr Produkt. Passende Befestigungstechnik-Nr. Passende Anschlusstechnik-Nr. Schnittstellenkabel S232W3 Schutzgehäuse Set ZSP-NN-02 Schutzgehäuse Set ZSV-0x-01... -
Seite 8: Montagehinweise
5. Montagehinweise Beim Betrieb des Sensors sind die entsprechenden elektrischen sowie mechanischen Vorschriften, Normen und Sicherheitsregeln zu beachten. Der Sensor muss vor mechanischer Einwirkung geschützt werden. Montage: 6. Inbetriebnahme 6.1. Inbetriebnahme Den Sensor an die Versorgungsspannung anschließen. Der Sensor zeigt nach der Initialisierung den Anzeige- bildschirm und ist betriebsbereit. -
Seite 9: Auslieferungszustand
Wichtig: Bitte keine spitzen Gegenstände zur Einstellung des Sensors verwenden, um eine Beschädi- gung der Tasten zu vermeiden. Assistent: Der Sensor verfügt über einen Assistenten zur vereinfachten Einstellung auf die jeweilige Anwen- dung. Wenn Sie den Konfigurationsassistenten abbrechen, gelangen Sie zum ausführlichen Menü. 6.2. Auslieferungszustand OFP401P0189 Schaltausgang Schaltausgang Pin Funktion E/A3... -
Seite 10: Funktionsbeschreibung
7. Funktionsbeschreibung Deaktiviert Schalt Fehler Verschmu Sendelicht Pin Funktion Ext T A1 E/A3 Ext T A2 Trigger Schnittstelle Je nach Pin Funktion: E/A Einstellen bei Schaltausgang A1 Schalt T Zuordnung* A2 Schalt <T> für Teach-In T Fenster E3 Ext T A3 T Muster Teach OK/NOK Toleranz*... - Seite 11 Erkennung RGB Erkennung HSL Betriebsmodus Zuordnung 1024 2048 4096 Filter Hell Normal Sendelicht Dunkel Test A1 Test A2 Test A3 E/A Test Test E3 Anzeige Eingang Test E4 4800 O 9600 O 19200 Schnittstelle O 38400 O 57600 O 115200 Sensor-Typ Deutsch English...
-
Seite 12: Run
Im Folgenden wird erklärt, welche Funktionen hinter den einzelnen Menüpunkten stehen. 7.1. RUN Der Sensor wechselt in den Anzeigemodus. Eingestellte Pin Funktion E/A mit Anzeige der aktuellen jeweiligem Zustand. Wenn ein E/A Signalstärke nicht angezeigt wird, ist er im Menü- ... -
Seite 13: E/A Einstellen
E/A3 Konfiguration von Pin E/A3 Deaktiviert: Deaktivieren des Ausgangs Deaktiviert Schalt: Schaltausgang Schalt Fehler: Fehlerausgang Fehler Verschmu: Verschmutzungsausgang Verschmu Sendelicht: Eingang zum An-/Abschalten des Sendelichtes Sendelicht Ext T A1: Teach-Eingang für A1 Ext T A1 Ext T A2: Teach-Eingang für A2 ... - Seite 14 Erkennung RGB: T Fenster: Teach-In eines Toleranzfensters, in dem der Sensor schaltet T Fenster T Muster: Zusätzlicher Teach-In eines Gut- oder Schlechtmusters T Muster Toleranz: Festlegen der Farbtoleranzstufe ** Toleranz Toleranz R: Festlegen der Farbtoleranzstufe "Rot"* Toleranz R Toleranz G: Festlegen der Farbtoleranzstufe "Grün"* Toleranz G Toleranz B:...
-
Seite 15: Schaltausgang Zuordnung-Teachen
Bei Fehler- oder Verschmutzungsausgang Wenn der Pin als Fehler- oder Verschmutzungsausgang eingestellt ist, können folgende Funktionen einge- stellt werden. A1 Fehler (Beispiel) A1 bzw. A2 als Fehlerausgang oder Verschmutzungsausgang NPN/PNP NPN/PNP: Konfiguration des Ausgangs NO/NC NO/NC: Konfiguration des Ausgangs Zurück 7 Run Erklärungen zu „NPN/PNP“... -
Seite 16: Schaltausgang Fenster-Teachen
7.3.2. Schaltausgang Fenster-Teachen Beim Fenster-Teachen sind zwei Schaltpunkte vorhanden. Die Größe des Fensters wird als Toleranz bezeich- net. Befindet sich eine Farbe innerhalb des Fensters, schaltet der Sensor. T Fenster Fenster-Teachen <T> für Teach-In Vorgang Teach-In Fenster-Teachen: 1) Leuchtfleck auf Hintergrund (wenn vorhanden) oder auf Objekt ausrichten. 2) Taste „T“... -
Seite 17: Toleranz H/S/L Und R/G/B
7.3.5. Toleranz H/S/L und R/G/B Der Menüpunkt ist nur sichtbar, wenn Expertenmenü „an“ und Betriebsmodus „Erkennung“ eingestellt ist. Toleranz Toleranz verändern Maximal Maximal: Die Toleranz wird auf einen maximalen Wert eingestellt. Sehr groß Sehr groß: Die Toleranz wird auf einen sehr großen Wert eingestellt. ... -
Seite 18: Schaltausgang Anzugszeitverzögerung
7.3.8. Schaltausgang Anzugszeitverzögerung Die Anzugszeitverzögerung ist eine einstellbare Verlängerung der Ansprechzeit. Objekt Ausgang Anzugszeitverzögerung Hinweis: Der Menüpunkt ist nur sichtbar, wenn Expertenmenü „an“ eingestellt ist. Anz. Verz. Anzugszeitverzögerung einstellen Anzugszeitverzögerung Durch Drücken der Tasten „+“ bzw. „–“ kann eine Anzugszeitverzögerung von in ms 0 ms bis 10000 ms eingestellt werden. -
Seite 19: Schaltausgang Impulslänge
7.3.10. Schaltausgang Impulslänge Die Impulslänge definiert, wie lange der Schaltzustand geschaltet ist. Die Funktion kann mit einer Anzugszeit- verzögerung kombiniert werden. Objekt Impulslänge Impuls Anzugszeitverzögerung Impuls kombiniert mit Anzugszeitverzögerung Impulslänge Hinweis: Der Menüpunkt ist nur sichtbar, wenn Expertenmenü „an“ eingestellt ist. Impuls Impulslänge einstellen Impulslänge in ms... -
Seite 20: Assistent
7.5. Assistent Assistent Starten/Verwendung des Assistenten Ausg. Einl. Der Sensor verfügt über einen Assistenten zur vereinfachten Einstellung auf die je- Weiter weilige Anwendung. Wenn Sie den Konfigurationsassistenten abbrechen, gelangen Zurück Sie zum ausführlichen Menü. 7 Run Wenn Sie den Assistenten verwenden, bekommen Sie folgende Hilfestellungen zum Einlernen von Objekt- farben: Ausgang wählen Hier können Sie einen Ausgang auswählen, auf den eine Farbe eingelernt werden... -
Seite 21: Expertenmenü
7.6. Expertenmenü Je nachdem, ob das Expertenmenü „an“ oder „aus“ ist, erscheinen unterschiedliche Menüpunkte und Unter- punkte im Menü. Im Auslieferungszustand ist das Expertenmenü ausgeschaltet. Das Menü ist dadurch kürzer und einfacher zu bedienen. Wenn die vorhandenen Menüpunkte für die Anwendungslösung nicht ausreichen, kann das Expertenmenü... -
Seite 22: Filter
7.8. Filter Hinweis: Der Menüpunkt ist nur sichtbar, wenn Expertenmenü „an“ eingestellt ist. Filter Anzahl der Werte zur Mittelwertbildung 4 Der Filter (Filtergröße) ist die Anzahl an Messwerten, über die der Sensor einen 8 Mittelwert bildet. Je größer der Filter gewählt wird, desto langsamer wird die An- ... -
Seite 23: E/A Test
7.10. E/A Test Diese Funktion verändert manuell die Ausgänge, unabhängig vom aktuellen Messwert des Sensors. Es kann dadurch kontrolliert werden, ob Ausgänge z. B. an einer Steuerung richtig angeschlossen sind oder ob eine Störung auf dem Kabel vorliegt, die den Analogwert verändert. Ebenfalls kann getestet werden, ob eine Spannung am Eingangspin ankommt. -
Seite 24: Sensor-Typ
7.12. Sensor-Typ Hinweis: Der Menüpunkt ist nur sichtbar, wenn Expertenmenü „an“ eingestellt ist. Sensor-Typ Sensor-Typ einstellen OFP OFP: Alle beschriebenen Menüpunkte werden aktiv und die Schnittstellenaus- FP gabe erfolgt nach OFP-Schnittstellenprotokoll. Zurück Der Sensor wird kompatibel zum Vorgängerprodukt FP04PCT80. 7 Run 7.13. -
Seite 25: Reset
• Der Wertebereich der Passwort-Zahl erstreckt sich von 0000…9999 Es ist sicherzustellen, dass der neu festgelegte Code notiert wird, bevor die Passwortänderung erfolgt. Ein vergessenes Passwort kann nur durch ein Generalpasswort überschrieben werden. Das Generalpasswort kann per E-Mail bei support@wenglor.com angefordert werden. Farbsensor... -
Seite 26: Weitere Informationen Zu Rs-232 Schnittstelle
Technische Daten der Schnittstelle Baudrate: einstellbar, 8 Datenbit, keine Parität, 1 Stopbit Verbinden Sie den Sensor über das wenglor Schnittstellenkabel S232W3 mit PC bzw. Steuerung wie folgt: • 8-poliges Anschlusskabel ZAS89xxx vom Sensor trennen • Schnittstellenkabel S232W3 direkt am Sensor einstecken •... -
Seite 27: Änderungsverzeichnis Betriebsanleitung
11. Änderungsverzeichnis Betriebsanleitung Version Datum Beschreibung/Änderungen 1.0.0 05.03.2013 Erstversion der Betriebsanleitung. 1.1.0 28.01.2016 Design 2.0.0 27.04.2016 • Ergänzung des Betriebsmodus "Erkennung RGB" (ab Firmware 1.3.1). • Sonstige Korrekturen. 3.0.0 30.06.16 Änderungen in den technischen Daten. Farbsensor...
