Technisches Handbuch
Glas Raumtemperaturregler Smart
4.4.4.1

Stetige PI-Regelung

Wird die Stellgröße als stetige PI-Regelung ausgewählt, so ergeben sich folgende
Einstellmöglichkeiten (hier: Betriebsart „Heizen"):

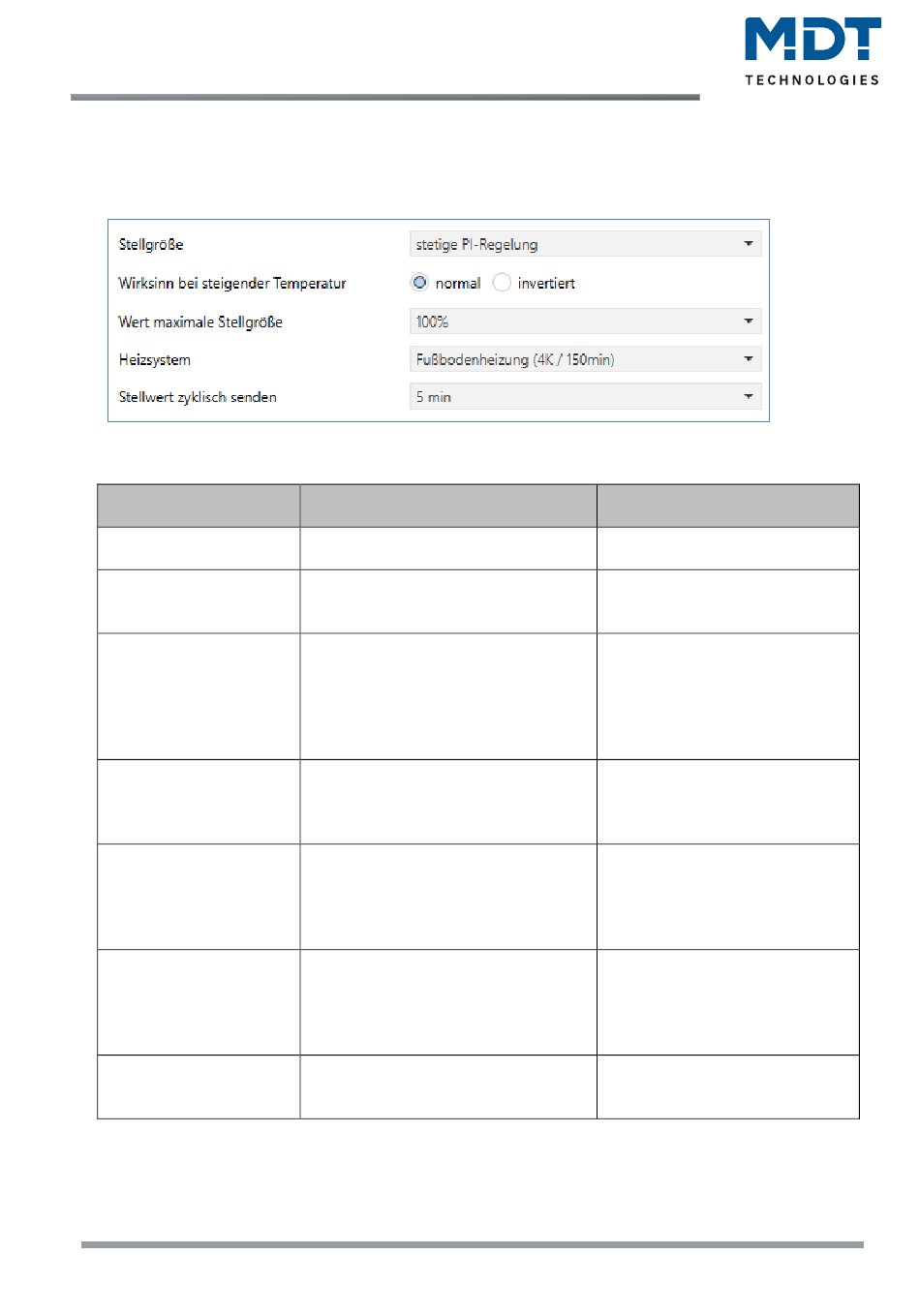

Abbildung 26: Einstellungen – Stetige PI-Regelung
In der nachfolgenden Tabelle sind die Einstellmöglichkeiten für die stetige PI-Regelung dargestellt:
ETS-Text
Wirksinn bei steigender
Temperatur
Wert maximale
Stellgröße
Heizsystem
Kühlsystem
Proportionalbereich
Nachstellzeit
Stellwert zyklisch senden
Tabelle 62: Einstellungen – Stetige PI-Regelung
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany
58
Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de
SCN-RTRGx.02
Wertebereich
[Standardwert]
▪ normal
▪ invertiert
100%; 90%; 80%; 75%; 70%; 60%;
50%; 40%; 30%; 25%; 20%; 10%;
0%
▪ Wasserheizung (4K / 120 min)
▪ Fußbodenheizung
( 4K /150 min)
▪ Split Unit (4K / 60min)
▪ Anpassung über
Regelparameter
▪ Split Unit (4K / 60 min)
▪ Kühldecke (4K / 150 min)
▪ Anpassung über
Regelparameter
1 K - 20 K
[4 K]
15 min – 240 min
[150 min]
nicht aktiv, 1 min, 2 min, 3 min,
4 min, 5 min, 10 min, 15 min, 20 min,
30 min, 40 min, 50 min, 60 min
Kommentar
Gibt das Regelverhalten bei
steigender Temperatur an.
Gibt die Ausgabeleistung der
Stellgröße im Maximalbetrieb an.
Einstellung des verwendeten
Heizsystems.
Individuelle Parametrierung über
Einstellung 4 möglich
Einstellung des verwendeten
Kühlsystems.
Individuelle Parametrierung über
Einstellung 3 möglich.
Nur sichtbar bei Einstellung
„Anpassung über
Regelparameter".
Hier kann der Proportionalanteil
frei eingestellt werden.
Nur sichtbar bei Einstellung
„Anpassung über
Regelparameter".
Hier kann der Integralbereich frei
eingestellt werden.
Einstellung der Zeit, in der der
Stellwert zyklisch gesendet
werden soll.
