Glas Raumtemperaturregler Smart
Wird die Einstellung LED reagiert auf „internes Objekt" ausgewählt, so wird die Objektnummer
ausgewählt, mit der die LED verknüpft werden soll. Soll die LED schalten wenn beispielsweise (bei
Einstellung Taste 1 auf Umschalten) das „Objekt 1 – Status für Umschaltung" den Wert 1 hat, so ist
die Objektnummer 1 einzutragen. In diesem Fall würde die Status LED eingeschaltet wenn das
Objekt eine 1 hat und ausgeschaltet wenn das Objekt eine 0 hat.
Wird die LED zu einem Objekt verknüpft, welches nicht die Größe 1 Bit hat, so wird die LED
ausgeschaltet wenn das Objekt den Wert 0 hat und eingeschaltet wenn der Wert des Objektes
ungleich 0 ist. Bei einem Objekt des DPT 5.001 – Prozent hieße das, das die LED bei 0%
ausgeschaltet ist und bei allen anderen Werten eingeschaltet ist.
Bei Einstellung „LED reagiert auf: externes Objekt" kann die entsprechende LED entweder über
ein 1Bit Objekt oder 1 Byte Objekte als Prozentwert oder Dezimalwert angesteuert werden. Bei DPT
„Schalten" wird die LED mit einer „1" eingeschaltet und mit einer „0" schaltet die LED aus.
Bei DPT „Prozentwert" schaltet die LED ab dem eingestellten Wert ein und beim Unterschreiten
dieses Wertes wieder aus.

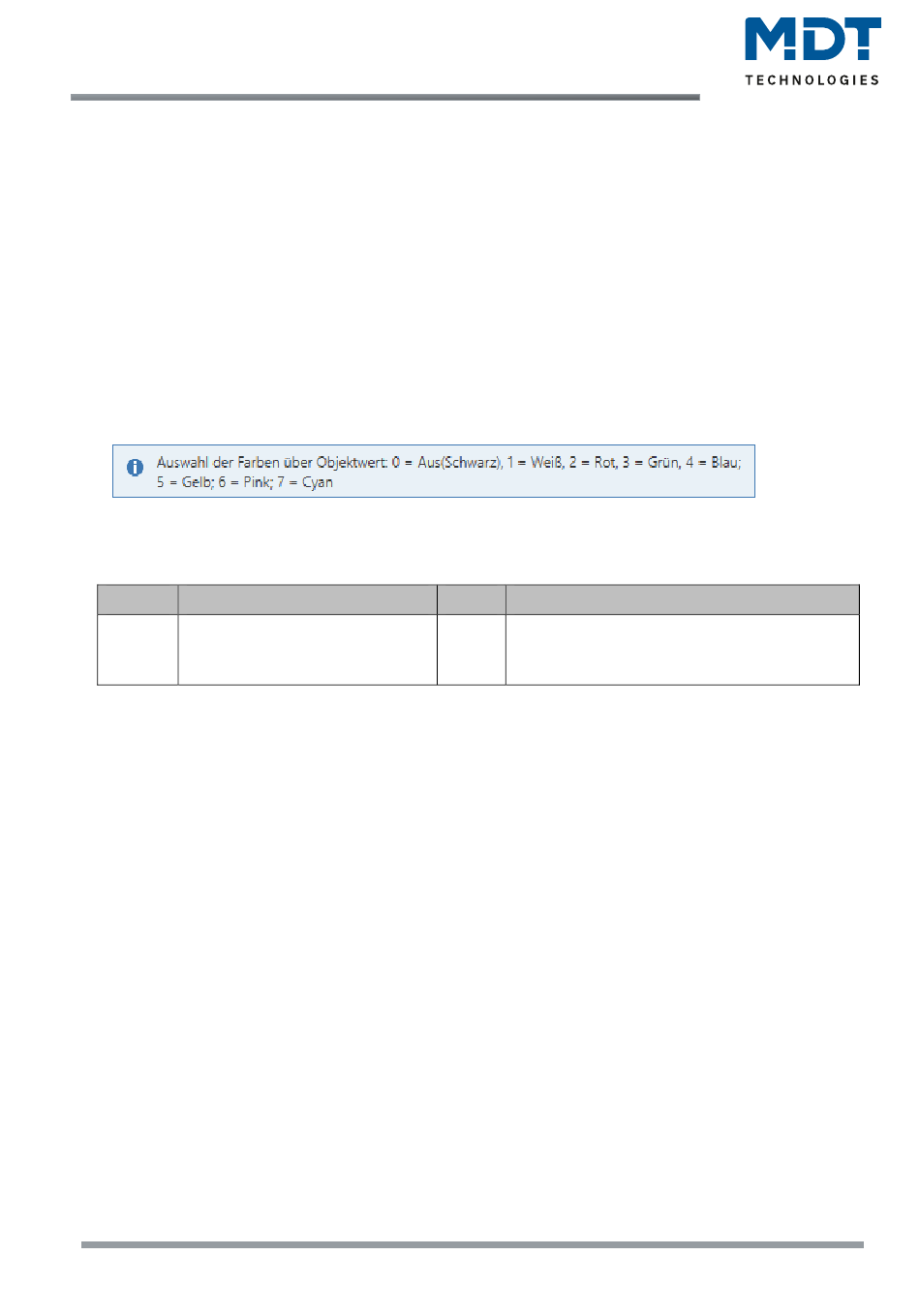

Bei DPT „Dezimalwert" bewirkt das Senden folgender Objektwerte die entsprechende Farbe:
Jede LED kann unterschiedliche Farben und Verhalten für den Tag- und Nachtbetrieb annehmen
und schaltet in Abhängigkeit des Objekts 88-Tag/Nacht.
Die nachfolgende Tabelle zeigt die verfügbaren Kommunikationsobjekte:
Nummer Name
73 LED 1 –
Schalten, Prozentwert,
Dezimalwert
Tabelle 111: Kommunikationsobjekt – LED
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany
102
Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de
SCN-RTRGx.02
Größe Verwendung
1 Bit Ansteuerung der LED.
1 Byte DPT abhängig von der Parametereinstellung.
Nur bei „LED reagiert auf externes Objekt".
