Technisches Handbuch
Glas Raumtemperaturregler Smart
4.5.3.8 Basisfunktion – Jalousie/Rollladen
 Einzel-Tastenfunktion
 Zwei-Tastenfunktion
Basisfunktionen bei der Einzel-Tastenfunktion stehen zur Auswahl, wenn die Funktion der
Tasten 1 bzw. 2 auf „externe Funktion" eingestellt ist!
Diese Funktion dient der Ansteuerung von Jalousieaktoren, welche zur Verstellung und Steuerung
von Jalousien und Rollladen verwendet werden können.
Das folgende Bild zeigt die verfügbaren Einstellungen (hier Zwei-Tastenfunktion):

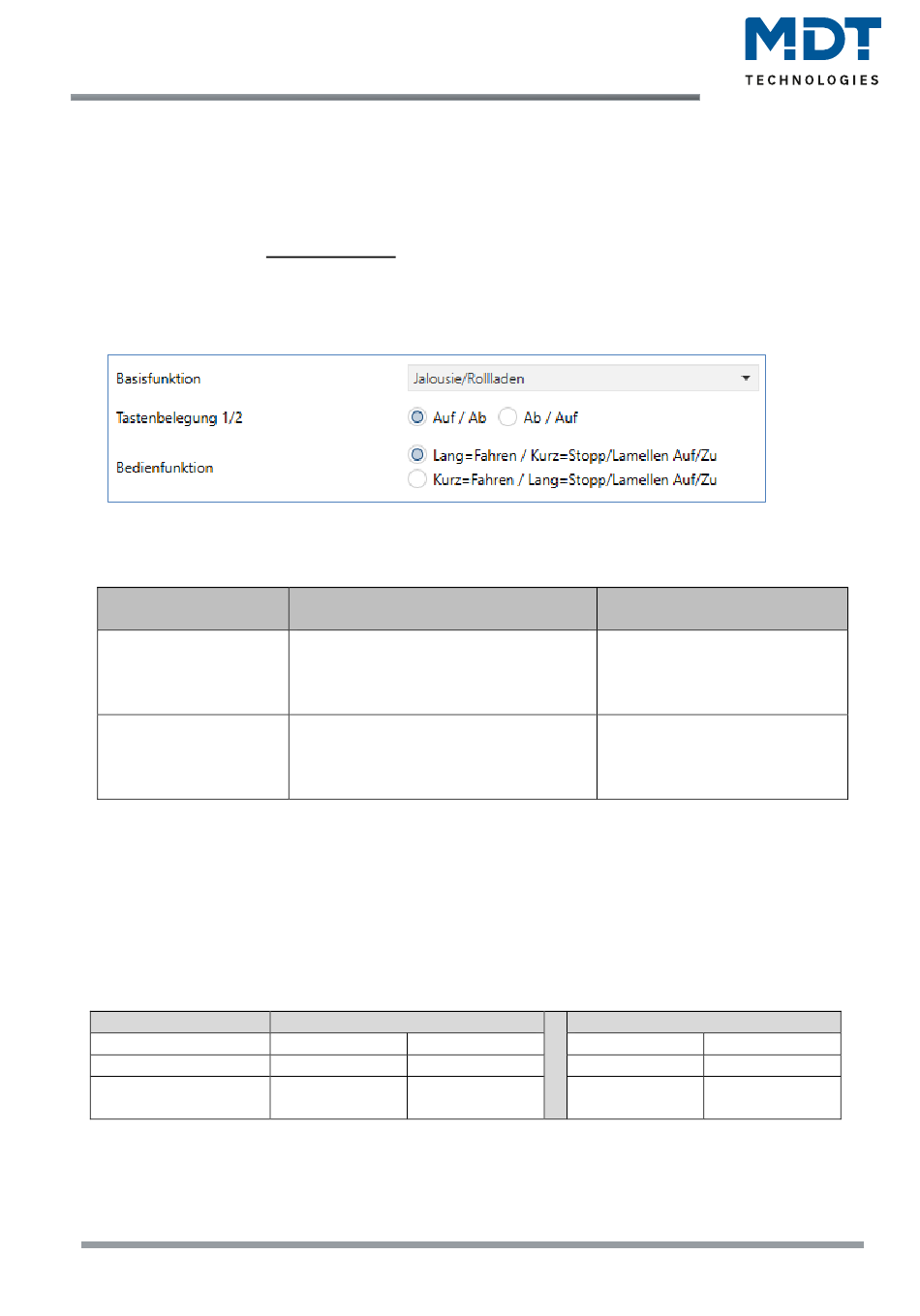

Abbildung 50: Einstellungen – Jalousie/Rollladen
Die nachfolgende Tabelle zeigt alle verfügbaren Einstellungen:
ETS-Text
Tastenbelegung 1/2
Bedienfunktion
Tabelle 97: Einstellungen – Jalousie/Rollladen
Für die Jalousiefunktion erscheinen 2 Kommunikationsobjekte, zum einen die Funktion für das
Stopp-/Schrittobjekt „Stopp/Lamellen Auf/Zu" und zum anderen die Funktion für das Bewegobjekt
„Jalousie Auf/Ab".
Das Bewegobjekt dient der Auf- und Abfahrt der Jalousien/Rollladen. Das Stopp/Schrittobjekt dient
der Verstellung der Lamellen. Zusätzlich stoppt diese Funktion die Auf- bzw. Abfahrt insofern die
Endlage noch nicht erreicht wurde.
Bei der Zwei-Tastenfunktion kann die Tastenbelegung eingestellt werden, die Zusammenhänge
zeigt folgende Tabelle:
Eingang
Bewegobjekt
Stopp/Schrittobjekt
Tabelle 98: Zwei-Tastenfunktion – Jalousiefunktion
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany
91
Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de
Wertebereich
[Standardwert]
Auf/Ab
▪
Ab/Auf
▪
Lang=Fahren /
▪
Kurz=Stopp/Lamellen Auf/Zu
Kurz=Fahren /
▪
Lang=Stopp/Lamellen Auf/Zu
Funktion Auf/Ab
Taste 3 Taste 4
Auf
Stopp/Lamellen Stopp/Lamellen
Auf
SCN-RTRGx.02
Kommentar
Nur bei Zwei-Tastenfunktion!
Einstellung der Tastenbelegung
(linke/rechte Taste) für die Auf-
/Ab-Funktion.
Einstellung ob mit einer langen
Taste oder mit einer kurzen
Taste verfahren bzw. gestoppt
werden soll.
Taste 3
Ab Ab
Stopp/Lamellen
Zu Zu
Funktion Ab/Auf
Taste 4
Auf
Stopp/Lamellen
Auf
