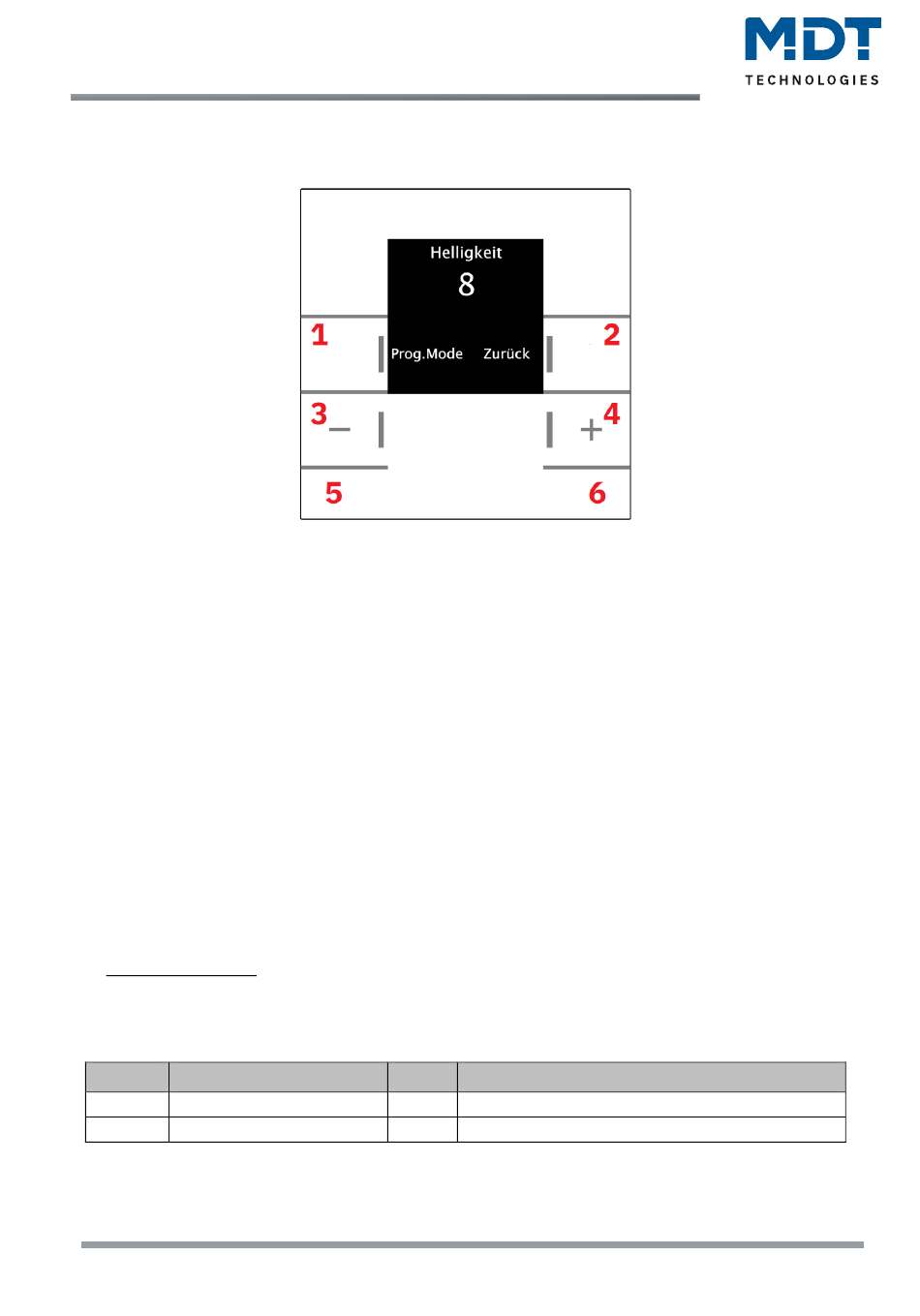

Im programmierten Zustand kann das Menü für die Helligkeitseinstellung durch gleichzeitiges
Betätigen der Sensorflächen 5 und 6 aufgerufen werden. Durch Betätigen der Sensorflächen 3 (-)
bzw. 4 (+) wird die Helligkeit eingestellt:
In diesem Menü hat der Endbenutzer die Möglichkeit die Helligkeitseinstellungen eigenständig
(ohne ETS) anzupassen. Die vorgenommenen Einstellungen werden bis zum nächsten Übertragen
der Datenbank fest im Gerät gespeichert.
Ist der Parameter „Displayhelligkeit an Umgebung anpassen" auf „aktiv" gesetzt, so sind
folgende Einstellungen verfügbar:
Bei Aktivierung des Parameters „Helligkeit über Objekt auf den Bus senden" kann der aktuelle
Helligkeitswert über Objekt 91 gesendet werden. Damit kann beispielsweise die Helligkeit mit
anderen Geräten synchronisiert werden.
Helligkeit: Definiert die Grundhelligkeit des Displays und beeinflusst das Dimmverhalten des
Displays gemäß dem gemessenen Wert für die Umgebungshelligkeit.
min. Helligkeit: Definiert die minimale Helligkeit bei Dunkelheit. Im Tagbetrieb wird die Einstellung
für den Tagbetrieb eingestellt und im Nachtbetrieb die Einstellung für den Nachbetrieb.
* Ist der Parameter „Displayhelligkeit an Umgebung anpassen" auf „nicht aktiv" gesetzt, so sind
folgende Einstellungen verfügbar:
Helligkeit bei Tag/Nacht: Definiert die absolute, feste Helligkeit des Displays im „Tag"-Betrieb
bzw. im „Nacht"-Betrieb.
Zusätzlich kann hier die Helligkeit über den Bus gesteuert werden. Dabei wird ein Helligkeitswert
über Objekt 91 empfangen, mit dem beispielsweise die Helligkeit mit anderen Geräten
synchronisiert wird.
Anwendungsbeispiel: Mehrere Geräte sind im Gebäude verbaut. Ein Gerät dient als „Master" und
sendet seinen aktuellen Helligkeitswert auf den Bus. Die anderen Geräte verhalten sich wie
„Slaves" und empfangen diesen Helligkeitswert.
Die Tabelle zeigt die allgemeinen Kommunikationsobjekte:
Nummer Name
89 Präsenz – Eingang
88 Display – Helligkeit
Tabelle 12: Kommunikationsobjekte – Anpassung an Umgebung
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany
20
Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de
SCN-RTRGx.02
Größe Verwendung
1 Bit Eingang für Präsenz aktiv, z.B. von Präsenzmelder
1 Byte Empfangen/Senden der Helligkeit für das Display
