MDT Technologies KNX Smart 60 CH Betriebsanleitung

KNX Raumtemperatur-Nebenstelle Smart 60 CH
KNX Room Temperature Extension Unit Smart 60 CH
Technische Daten
Technical Data
Messbereich Temperatursensor
Measurement range temperature sensor
Messbereich Feuchtesensor
Measurement range humidy sensor
Empfohlene Montagehöhe
Recommended installation height
Spezifikation KNX Schnittstelle
Specification KNX interface
Verfügbare KNX Datenbanken
Available application software
Max. Kabelquerschnitt
Permitted wire gauge
KNX Busklemme
KNX busconnection terminal
Versorgungsspannung
Power Supply
Leistungsaufnahme KNX Bus typ.
Power Consumption KNX bus typ.
Umgebungstemperatur
Operation temperature range
Umgebungsfeuchte (dauerhaft)
Ambient humidity (permanent)
Umgebungsfeuchte (kurzzeitig)
Ambient humidity (short-term)
Schutzart
Enclosure
Abmessungen (B x H)
Dimensions (W x H)
Einbautiefe in Schalterdose
Installation depth in installation box
* Betauung vermeiden
Avoid condensation
MDT technologies GmbH 51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 knx@mdt.de www.mdt.de
• •
Stand: 1123
SCN-RTN60S.01
SCN-RTN60S16.01
-10 ... +50 °C
0 ... 95 %*
1,6 m
TP-256
ab ETS 5
as of ETS 5
Ø 0,8 mm, solid core
KNX-Bus
< 0,3 W
0 ... 45 °C
20 ... 80 %
0 ... 95 %
IP20
60 x 60 mm
12 mm
Papiermühle 1
•
Betriebsanleitung KNX Raumtemperatur-Nebenstelle Smart 60 CH
nur für autorisiertes Elektrofachpersonal
Operating Instructions KNX Room Temperature Extension Unit Smart 60 CH
for authorised electricans
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom -
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der Europäischen Union und im
Vereinigten Königreich zugelassen und tragen das CE und UKCA Zeichen.
Die Verwendung in den USA und Kanada ist nicht gestattet.
Installation and commissioning of the device is only to be carried out by authorised electricians. The relevant standards,
directives, regulations and instructions must be observed. The devices are approved for operation in the European
Union and in the United Kingdom. The products are respectively marked with the CE and UKCA symbols.
Use in USA and Canada is prohibited.
Anschluss und Bedienung
Terminals and Operating

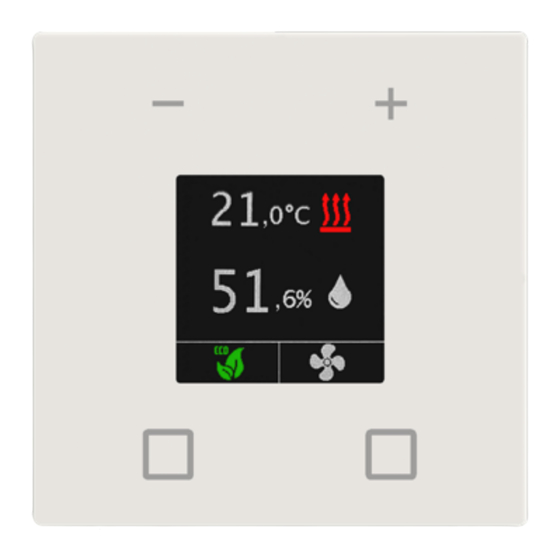

SCN-RTN60S.01 Front
1 2
3 4
1,2,3,4 - Schaltflächen
- Push buttons
5 - Programmiertaster
- Programming button
Technische Änderungen und Irrtümer vorbehalten. Abbildungen können abweichen.
Technical modifications and corrections may be made without notice. Images may differ.
Danger High Voltage
SCN-RTN60S.01 Back
6
7
5
6 - Rote Programmier-LED
- Red programming LED
7 - KNX Busanschlussklemme
- KNX busconnection terminal
-
ZZRTNS01CH -
®
