Raumtemperaturregler [SCN-RT1xPx.01]

4.5.2 Stetige PI-Regelung

Folgende Einstellmöglichkeiten stehen zur Verfügung (hier: Regelungsart „Heizen"):

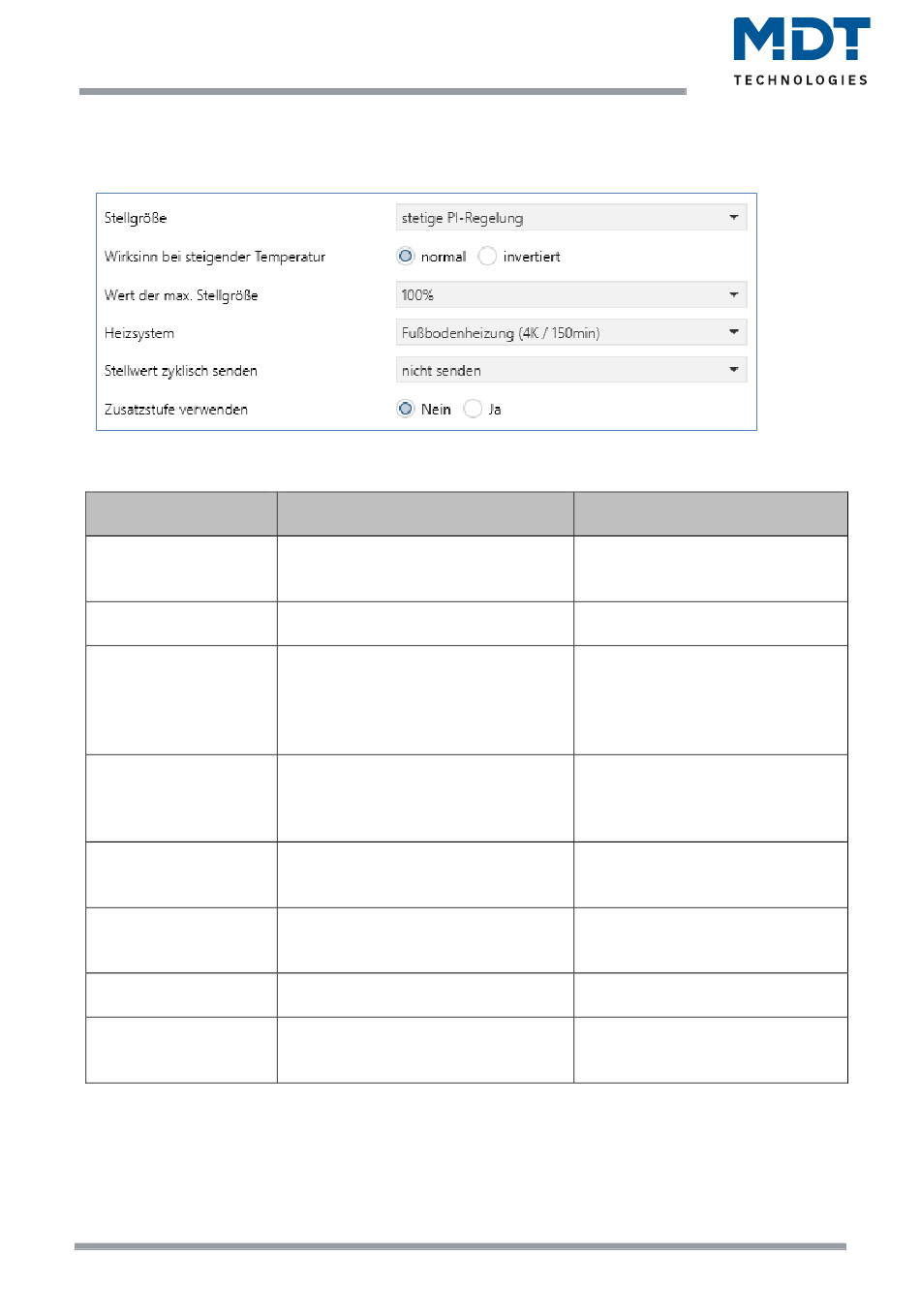

Abbildung 21: Einstellungen – Stetige PI-Regelung
In der nachfolgenden Tabelle sind die Einstellmöglichkeiten für die PI-Regelung dargestellt:
ETS-Text
Wirksinn bei steigender
Temperatur
Wert der max.
Stellgröße
Heizsystem
Kühlsystem
Proportionalbereich (in
K)
Nachstellzeit (in min)
Stellwert zyklisch
senden
Zusatzstufe verwenden
Tabelle 34: Einstellungen – Stetige PI-Regelung
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany
29
Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de
Wertebereich
[Standardwert]
▪ normal
▪ invertiert
100%; 90%; 80%; 75%; 70%; 60%;
50%; 40%; 30%; 25%; 20%; 10%; 0%
▪ Wasserheizung 4K / 120 min
▪ Fußbodenheizung 4K / 150 min
▪ Split Unit 4K / 60 min
▪ Anpassung über
Regelparameter
▪ Split Unit 4K / 60 min
▪ Kühldecke 4K/150 min
▪ Anpassung über
Regelparameter
1 K – 8 K
[ 2K]
15 min – 210 min
[150 min]
nicht senden, 1 min – 60 min
▪ Nein
▪ Ja
Kommentar
Gibt das Regelverhalten bei
steigender Temperatur an.
Details, siehe „4.5.5 Wirksinn".
Gibt die Ausgabeleistung der
Stellgröße im Maximalbetrieb an.
Einstellung des verwendeten
Heizsystems.
Individuelle Parametrierung über
Einstellung 4 möglich.
Einstellung des verwendeten
Kühlsystems.
Individuelle Parametrierung über
Einstellung 3 möglich.
Bei Auswahl „Anpassung über
Regelparameter". Freie Einstellung
des Proportionalbereichs.
Bei Auswahl „Anpassung über
Regelparameter". Freie Einstellung
der Nachstellzeit.
Aktivierung, ob der Stellwert
zyklisch gesendet werden soll.
Aktivierung einer zusätzlichen
Regelstufe möglich.
Nur verfügbar im Heizbetrieb
