Technisches Handbuch
Glas Raumtemperaturregler Smart

4.4.2 Temperaturregler

Der Glas Raumtemperaturregler Smart kann sowohl als Regler wie auch als Nebenstelle genutzt
werden. Einstellung als Regler wie folgt:

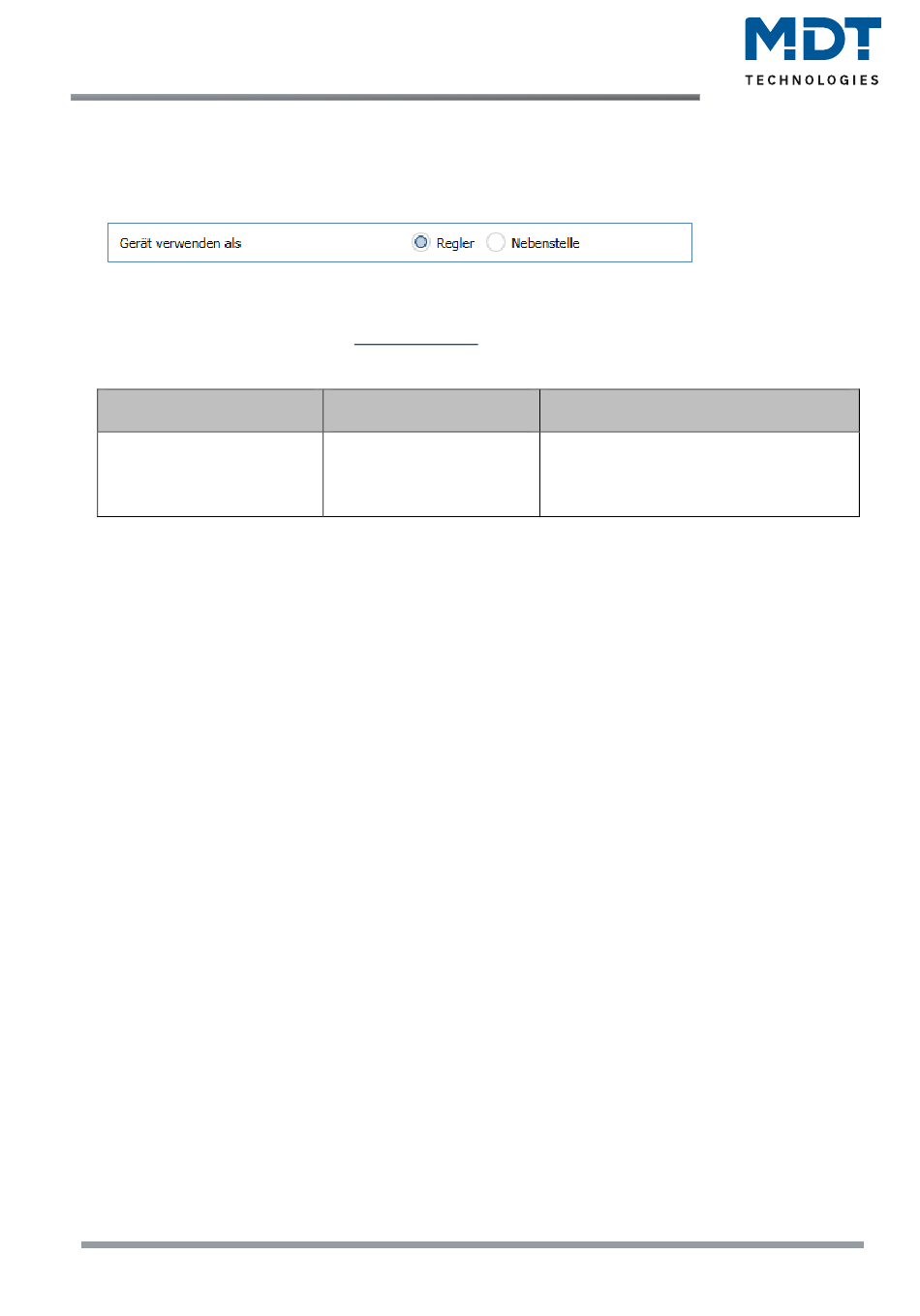

Abbildung 11: Einstellung – Gerät verwenden als Regler
Achtung: Im Folgenden wird die Verwendung als „Regler" beschrieben. Die Verwendung als
„Nebenstelle" erfolgt im Kapitel
Die Tabelle zeigt die möglichen Einstellungen für die Betriebsart:
ETS-Text
Betriebsart

Tabelle 19: Einstellung Reglerart

Wird bei Betriebsart
gibt keine weiteren Einstellungen für den Regler. Sobald dem Regler eine bestimmte Funktion, je
nach Anwendung Heizen, Kühlen oder Heizen & Kühlen, zugewiesen wurde, können weitere
Einstellungen getroffen werden und auch das Menü „Regelparameter" erscheint auf der linken
Seite.
Aufgabe der Regelung ist es die Ist-Temperatur möglichst immer an den vorgegebenen Sollwert
anzugleichen. Um dies zu realisieren, stehen dem Anwender eine Reihe von Einstellmöglichkeiten
zur Verfügung. So kann der Regler die Stellgröße über 3 verschiedene Regelungsarten (PI-Regelung,
2-Punkt Regelung, PWM Regelung) beeinflussen. Zusätzlich kann dem Regler noch eine Zusatzstufe
zugewiesen werden.
Außerdem verfügt der Regler über 4 verschiedene Betriebsarten (Frost/Hitzeschutz, Nacht,
Komfort, Standby) zur differenzierten Steuerung verschiedener Anforderungsbereiche.
Weitere Funktionen des Reglers sind die manuelle Sollwertverschiebung, die dynamische
Sollwertverschiebung unter Berücksichtigung der gemessenen Außentemperatur, die
Sollwertvorgabe über unabhängige Sollwerte (als Absolutwerte) sowie die Betriebsartenanwahl
nach Reset und Einbinden von Sperrobjekten.
Das Bild auf der folgenden Seite zeigt die Einstellmöglichkeiten (hier für Betriebsart „Heizen"):
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany
29
Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de
4.4.3 Nebenstelle
Wertebereich
[Standardwert]
▪ Regler aus
▪ Heizen
▪ Kühlen
▪ Heizen und Kühlen
die Einstellung „Regler aus" eingestellt, so wird der Regler deaktiviert und es
SCN-RTRGx.02
.
Kommentar
Einstellung der Reglerbetriebsart.
Von der eingestellten Regelungsart
hängen die weiteren Einstellungen ab.
