MDT Technologies SCN-RTRGW.02 Technisches Handbuch
Glas raumtemperaturregler smart
Vorschau ausblenden
Andere Handbücher für SCN-RTRGW.02:
- Betriebsanleitung (2 Seiten) ,
- Betriebsanleitung (2 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Stand 04/2022 Version V1.0
Technisches Handbuch
MDT
Glas Raumtemperaturregler Smart
SCN-RTRGW.02
SCN-RTRGS.02
Weitere Dokumente:
Datenblätter:
https://www.mdt.de/Downloads_Datenblaetter.html
Montage- und Bedienungsanleitungen:
https://www.mdt.de/Downloads_Bedienungsanleitung.html
Lösungsvorschläge für MDT Produkte:
https://www.mdt.de/Downloads_Loesungen.html
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany
Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für MDT Technologies SCN-RTRGW.02
Inhaltszusammenfassung für MDT Technologies SCN-RTRGW.02
- Seite 1 Stand 04/2022 Version V1.0 Technisches Handbuch Glas Raumtemperaturregler Smart SCN-RTRGW.02 SCN-RTRGS.02 Weitere Dokumente: Datenblätter: https://www.mdt.de/Downloads_Datenblaetter.html Montage- und Bedienungsanleitungen: https://www.mdt.de/Downloads_Bedienungsanleitung.html Lösungsvorschläge für MDT Produkte: https://www.mdt.de/Downloads_Loesungen.html MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de...
-
Seite 2: Inhaltsverzeichnis
Sollwertverschiebung ..................... 40 4.4.2.6 Komfortverlängerung mit Zeit ................43 4.4.2.7 Sperrobjekte ......................44 4.4.2.8 Objekt für Anforderung Heizen/Kühlen ..............44 4.4.2.9 Führung ........................45 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... - Seite 3 Basisfunktion – Dimmen ..................89 4.5.3.8 Basisfunktion – Jalousie/Rollladen ................ 91 4.5.3.9 Basisfunktion – Zustand senden ................93 4.5.3.10 Basisfunktion – Wert senden ................94 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de...
- Seite 4 Index ........................... 105 Abbildungsverzeichnis ...................... 105 Tabellenverzeichnis ......................107 Anhang ........................110 Gesetzliche Bestimmungen ....................110 Entsorgung ........................110 Montage ..........................110 Historie ..........................110 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de...
-
Seite 5: Überblick

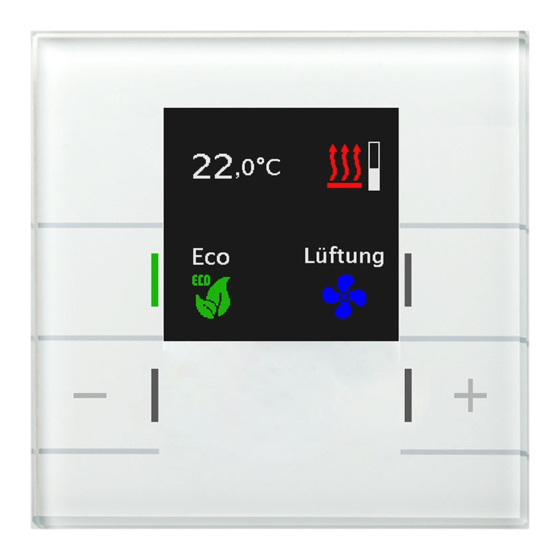

SCN-RTRGW.02, Glas Raumtemperaturregler Smart, Weiß • Mit Farbdisplay, Temperatursensor und 4 Sensorflächen • SCN-RTRGS.02, Glas Raumtemperaturregler Smart, Schwarz • Mit Farbdisplay, Temperatursensor und 4 Sensorflächen MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 6: Besondere Funktionen
Temperaturregelung oder die Lüftungssteuerung beziehen, sowie externe Funktionen wie „Schalten“, „Dimmen“, „Jalousie/Rollladen“ oder „Wert senden“ direkt ausgeführt werden. Die Tasten 3/4 sind fest auf „Temperaturverschiebung“ eingestellt. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... - Seite 7 Frames unterstützt, wie z.B. MDT SCN-USBR.02 oder SCN-IP000.02/03 / SCN-IP100.02/03. Updatefähig mittels DCA Mit Hilfe des MDT Update Tools können die Geräte, falls erforderlich, Upgedatet werden. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de...
-
Seite 8: Anschluss-Schema
Versteckte Sensorflächen (um in den Programmiermodus zu kommen) RGB-Statusanzeige Busanschlussklemme Programmiermodus wird nach drücken der Sensorflächen 5 und 6 über Info im Display und durch rot blinken der Status-LEDs angezeigt. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 9: Inbetriebnahme
Display angezeigt. Wechselt in Normalbetrieb sobald dies erfolgreich abgeschlossen ist). (6) Wenn das Gerät betriebsbereit ist, kann die gewünschte Funktion geprüft werden (ist auch mit Hilfe der ETS-Software möglich). MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 10: Kommunikationsobjekte
Stellwert Heizen/Kühlen Status empfangen 1 Byte Stellwert Heizen Status empfangen 1 Byte Stellwert Kühlen Status senden 1 Byte Stellwert Kühlen Status empfangen 1 Byte MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 11: Tabelle 1: Kommunikationsobjekte - Temperaturregler
Führungswert in Lux 2 Byte Führung Führungswert in Prozent 1 Byte Führung Status 1 Bit Führung Sperre 1 Bit Tabelle 1: Kommunikationsobjekte – Temperaturregler MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 12: Standardeinstellungen - Lüftungssteuerung
Temperatur Externer Sensor Eingang 2 Byte Temperatur Maximaler Wert überschritten 1 Bit Temperatur Minimaler Wert unterschritten 1 Bit Tabelle 3: Kommunikationsobjekte – Temperatur-/Luftfeuchtemessung MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 13: Standardeinstellungen - Tasten
Tasten 1/2: Taste 1 lang: Status für Umschaltung 1 Bit Taste 1: Sperrobjekt 1 Bit Tasten 1/2: Taste 1: Sperrobjekt 1 Bit Betriebsartenumschaltung MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 14: Standardeinstellungen - Status Leds
Wert in % Wert in ppm Wert in mA nächster Statuswert Display Helligkeit 1 Byte Display Helligkeit 1 Byte Tabelle 6: Kommunikationsobjekte – Display/Infoanzeige MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 15: Standardeinstellungen - Allgemeine Objekte
Benutzer angepasst werden. Die Flags weisen den Kommunikationsobjekten ihre jeweilige Aufgabe in der Programmierung zu, dabei steht K für Kommunikation, L für Lesen, S für Schreiben, Ü für Übertragen und A für Aktualisieren. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 16: Referenz Ets-Parameter
Einstellung, ob die Werte/Objekte bei Tag/Nacht-Objekt nicht abfragen ▪ einer Busspannungswiederkehr abfragen ▪ automatisch abgefragt werden sollen. Uhrzeit/Datum-Objekte nicht abfragen ▪ abfragen ▪ MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 17: Tabelle 8: Allgemeine Einstellungen
3 Byte Empfangen des Datums Empfangen von Uhrzeit und Datum über ein Uhrzeit / Datum 8 Byte gemeinsames Kombiobjekt Tabelle 9: Allgemeine Kommunikationsobjekte MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 18: Displayeinstellung
Tabelle 10: Displayeinstellung – Darstellung 4.2.2 Anpassung an Umgebung Mit den nachfolgenden Einstellungen kann die Darstellung im Display angepasst werden: Abbildung 5: Displayeinstellung – Anpassung an Umgebung MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 19: Tabelle 11: Displayeinstellung - Anpassung An Umgebung
„Helligkeit“ das Dimmverhalten und die Schwelle ab wann das Display abgedimmt wird. Der Parameter für die minimale Helligkeit definiert die absolut unterste Schwelle bis zu welcher das Display abgedimmt wird. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 20: Tabelle 12: Kommunikationsobjekte - Anpassung An Umgebung
Eingang für Präsenz aktiv, z.B. von Präsenzmelder Display – Helligkeit 1 Byte Empfangen/Senden der Helligkeit für das Display Tabelle 12: Kommunikationsobjekte – Anpassung an Umgebung MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 21: Darstellung Des Reglers
Stellwert signalisieren nicht aktiv Einstellung, wie der Stellwert im ▪ über Balken Display dargestellt werden soll. ▪ Tabelle 13: Displayeinstellung – Darstellung des Reglers MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 22: Benutzerdefinierte Farben
Abbildung 7: Displayeinstellung – Benutzerdefinierte Farben Die benutzerdefinierten Farben können mit den entsprechenden Rot-/Grün-/Blauanteilen zusammengemischt werden und anschließend für die Symboldarstellung benutzt werden. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 23: Infoanzeige
Standby wechselt. Standbyanzeige Einzeln im Wechsel Einstellung, wie sich die ▪ In 1 oder 2 Zeilen ohne Displayanzeige während Standby ▪ Wechsel verhält. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... - Seite 24 Eingabe eines Textes. Erscheint „Interne Temperatur“ (bis zu 15 Zeichen erlaubt) jeweils oberhalb der Elemente im Beschreibung „Uhrzeit“ Freie Texteingabe Display. (bis zu 15 Zeichen erlaubt) MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de...
-
Seite 25: Tabelle 14: Einstellungen Infoanzeige - Darstellung Im Standby
Wichtig: Der Parameter „Farbe der Orientierungs-LEDs im Standby“ wirkt sich nur aus, wenn die Einstellung „Standbyanzeige bei Tag/Nacht“ aktiv ist („im oberen Bildschirm bzw. über ganzen Bildschirm“) und „LED-Verhalten im Standby“ auf „Orientierungs-LEDs“ steht. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 26: Statuswerte 1-3
DPT gemäß Parametereinstellung Statuswert 2 Empfangen eines Statuswertes. DPT gemäß Parametereinstellung Statuswert 3 Empfangen eines Statuswertes. DPT gemäß Parametereinstellung Tabelle 16: Kommunikationsobjekte – Statuswerte/Statustexte MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 27: Temperatur/Lüftung
Meldewert 2 – 45 °C Temperatur unterer nicht aktiv Einstellbereich des unteren Meldewertes. Meldewert 3 – 30 °C Tabelle 17: Einstellungen – Temperaturmessung MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 28: Tabelle 18: Kommunikationsobjekte - Temperaturmessung
Meldewert überschritten wird. Temperatur – 1 Bit Sendet eine Meldung wenn der untere Minimaler Wert unterschritten Meldewert unterschritten wird. Tabelle 18: Kommunikationsobjekte – Temperaturmessung MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 29: Temperaturregler
Sollwertvorgabe über unabhängige Sollwerte (als Absolutwerte) sowie die Betriebsartenanwahl nach Reset und Einbinden von Sperrobjekten. Das Bild auf der folgenden Seite zeigt die Einstellmöglichkeiten (hier für Betriebsart „Heizen“): MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 30: Abbildung 12: Einstellungen - Temperaturregler
Technisches Handbuch Glas Raumtemperaturregler Smart SCN-RTRGx.02 Abbildung 12: Einstellungen – Temperaturregler MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 31: Sollwerte, Betriebsarten & Prioritäten
Hintergrund: Manche Visualisierungen senden Festwerte im „Komfort“ und brauchen diesen Wert rückgemeldet. Dies ist für den Regler nur möglich, wenn dieser auch im „Komfort“ Mode ist. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 32: Tabelle 21: Kommunikationsobjekt - Betriebsart Komfort
Aktivierung der Betriebsart Frostschutz Betriebsart Hitzeschutz 1 Bit Aktivierung der Betriebsart Hitzeschutz Betriebsart 1 Bit Aktivierung der Betriebsart Frost-/Hitzeschutz Frost-/Hitzeschutz Tabelle 23: Kommunikationsobjekte – Betriebsart Frost/Hitzeschutz MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 33: Abbildung 14: Beispiel Totzone Und Resultierende Sollwerte
Basis-Komfortwert: 21°C, Totzone zwischen Heizen und Kühlen: 3K Anhebung und Absenkung Standby: 2K, Anhebung und Absenkung Nacht: 4K Abbildung 14: Beispiel Totzone und resultierende Sollwerte MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 34: Unabhängige Sollwerte
Umschaltung zwischen Heizen und Kühlen (keine Verschiebung durch Totzone) oder Absenkung/Anhebung zwischen den Betriebsarten. Beschreibung der Betriebsarten, siehe 4.4.2.1.1 Abhängig vom Sollwert Komfort (Basis) MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 35: Priorität Der Betriebsarten
Betriebsart höherer Priorität in eine mit niedriger Priorität zu schalten, muss die vorherige Betriebsart erst mit einer logischen 0 deaktiviert werden. Sind alle Betriebsarten ausgeschaltet, so schaltet sich der Regler in den Standby-Betrieb. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 36: Tabelle 28: Beispiel Betriebsartenumschaltung 1 Bit
Aktivierung der Betriebsart Komfort Betriebsart Nacht 1 Bit Aktivierung der Betriebsart Nacht Betriebsart Frost-/Hitzeschutz 1 Bit Aktivierung der Betriebsart Frost-/Hitzeschutz Tabelle 31: Kommunikationsobjekte – Betriebsartenumschaltung MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 37: Hvac Statusobjekte
0x01 Standby 1=Standby 0x02 Nacht 1=Nacht 0x04 Frost/Hitzeschutz 1=Frost/Hitzeschutz 0x08 Heizen/Kühlen 0=Kühlen/1=Heizen 0x20 Frostalarm 1=Frostalarm 0x80 Tabelle 33: Belegung – DPT HVAC Status MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 38: Tabelle 34: Belegung - Dpt Rhcc Status
Heizmodus aktiviert 0=Falsch/false Heating mode enabled 1=Wahr/true Kühlmodus aktiviert 0=Falsch/false Cooling mode enabled 1=Wahr/true Tabelle 35: Belegung – RTC kombinierter Status DPT 22.103 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 39: Betriebsart Nach Reset
Der Temperaturregler ruft den Sollwert und Modus auf, der vor dem Abschalten des Busses eingestellt wurde. Zusätzlich kann eingestellt werden, welche Betriebsart nach einer Neuprogrammierung aktiv ist. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 40: Sollwertverschiebung
Einstellung, ob und in welchen Abständen zyklisch senden 5 min – 4 h das Objekt zyklisch gesendet werden soll. Tabelle 38: Einstellungen – Sollwertverschiebung MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... - Seite 41 Bei Aktivierung des Parameters „Sollwertänderungen senden“ wird über das Kommunikationsobjekt „aktueller Sollwert“ bei jeder Änderung der neue, nun gültige Sollwert auf den Bus gesendet. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de...
-
Seite 42: Tabelle 39: Kommunikationsobjekte - Sollwertverschiebung
Komfort Sollwerte um die eingestellte Schrittweite Status Sollwertverschiebung 2 Byte Senden des aktuellen Status der Sollwertverschiebung Tabelle 39: Kommunikationsobjekte – Sollwertverschiebung MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 43: Komfortverlängerung Mit Zeit
Bei Änderung des Modes während der Verlängerung wird die Zeit gestoppt. Wichtig: Die Komfortverlängerung funktioniert nur für eine Umschaltung vom „Nacht“ in den „Komfort“ Modus und zurück! MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 44: Sperrobjekte
Anforderung Heizen 1 Bit Zeigt einen aktiven/inaktiven Heizprozess an Anforderung Kühlen 1 Bit Zeigt einen aktiven/inaktiven Kühlprozess an Tabelle 45: Kommunikationsobjekte – Anforderung Heizen/Kühlen MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 45: Führung
Nur verfügbar bei „Heizen...“. ▪ Freigabe Führung ab 5 … 35 °C Einstellung, ab welcher [15°C] Temperatur die Führung wirkt. Nur bei „Schwellwert… – aktiv“. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 46: Tabelle 46: Einstellungen - Führung
Ein Wert ober- oder unterhalb der Führungsgröße hat keine Auswirkung auf die Sollwertänderung. Sobald der Wert innerhalb der Führungsgröße(also zwischen w & w ) liegt wird der Sollwert abgesenkt oder angehoben. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 47: Abbildung 18: Beispiel - Führung Absenkung
Für alle Einstellungen kann der Parameter „Aktueller Sollwert berücksichtigt Führung“ aktiviert werden. Dieser bewirkt, dass der aktuelle, durch die Führung veränderte Sollwert im Display stets aktualisiert wird. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 48: Tabelle 47: Kommunikationsobjekt - Führung Über Außentemperatur
Mit der Führung über Prozentwerte bietet sich eine universelle Möglichkeit, die Regelung zu beeinflussen. Beispielsweise kann mit Hilfe eines Logikmoduls ein Prozentwert als Ergebnis mehrerer Faktoren, welche Einfluss auf die Regelung haben, ausgegeben werden. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 49: Vorlauftemperaturbegrenzung
Folgendes Kommunikationsobjekt steht zur Verfügung: Nummer Name Größe Verwendung Vorlauftemperatur Heizung – 2 Byte Eingang eines externen Messwert empfangen Temperaturmesswertes Tabelle 49: Kommunikationsobjekt – Vorlauftemperatur MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 50: Temperatur Des Kühlmediums Begrenzen
Eingeblendet wenn aktiv über 2 Byte Objekt Taupunktalarm 1 Bit Empfangen des Taupunktalarms. Eingeblendet wenn aktiv über 1Bit Objekt Tabelle 51: Kommunikationsobjekte – Temperatur des Kühlmediums begrenzen MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 51: Alarme
Frostalarm 1 Bit Meldet das Unterschreiten des unteren Meldewerts Hitzealarm 1 Bit Meldet das Überschreiten des oberen Meldewerts Tabelle 53: Kommunikationsobjekte – Alarme MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 52: Fensterkontakt
Öffnen eines Fensters im Winter unnötige Energie zum Heizen verbraucht wird. Nach dem Schließen des Fensters kann dann wieder zurück in den Normalbetrieb geschalten werden. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 53: Tabelle 55: Kommunikationsobjekt - Fensterkontakt
Die folgende Tabelle zeigt das zugehörige Kommunikationsobjekt: Nummer Name Größe Verwendung Fensterkontakt Eingang 1 Bit Empfangen des aktuellen Fensterzustandes Tabelle 55: Kommunikationsobjekt – Fensterkontakt MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 54: Diagnose
Stellwert reduziert durch Vorlauftemperatur Stell Taupunkt Stellwert reduziert durch Taupunkt Soll Führung Stellwert reduziert durch Außentemperatur/Führungsgröße Taupunktalarm Der Taupunktalarm ist aktiv Tabelle 56: Übersicht Diagnosetext MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 55: Nebenstelle
Festlegung, ob der Status als HVAC DPT) Status oder HVAC Mode ausgegeben ▪ HVAC Mode (DPT 20.102) werden soll. Tabelle 57: Einstellungen – Nebenstelle MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 56: Tabelle 58: Kommunikationsobjekte - Stellwerte Heizen/Kühlen
Heizen/Kühlen erfolgen über die Tasten 1 und 2. Einstellungen hierzu siehe: 4.5.3.1 Betriebsartenumschaltung (interne Verbindung 4.5.3.3 Aus (Stellwert = 0%) (interne Verbindung) 4.5.3.4 Heizen/Kühlen (interne Verbindung) MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 57: Regelparameter
Punkt Regelung oder als PWM-Regelung ausgewählt wird, so ist das Kommunikationsobjekt ein 1 Bit Objekt, da die Stellgröße nur 2 Zustände (0; 1) annehmen kann. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 58: Stetige Pi-Regelung
4 min, 5 min, 10 min, 15 min, 20 min, Stellwert zyklisch gesendet 30 min, 40 min, 50 min, 60 min werden soll. Tabelle 62: Einstellungen – Stetige PI-Regelung MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 59: Nachstellzeit
Mit Hilfe des Parameters „Stellwert zyklisch senden“ kann eingestellt werden, ob der Kanal seinen aktuellen Status in gewissen Zeitabständen senden soll. Die Zeitabstände zwischen zwei Sendungen können ebenfalls parametriert werden. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 60: Pwm (Schaltende Pi-Regelung)
4 min, 5 min, 10 min, 15 min, 20 min, Stellwert zyklisch gesendet 30 min, 40 min, 50 min, 60 min werden soll. Tabelle 63: Einstellungen – PWM (schaltende PI-Regelung) MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 61: Tabelle 64: Kommunikationsobjekte - Status Stellwert
Sendet den Status als Prozentwert Stellwert Kühlen – Status senden 1 Byte Sendet den Status als Prozentwert Tabelle 64: Kommunikationsobjekte – Status Stellwert MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 62: Zwei-Punkt Regelung
Raumtemperatur führt. Eine kleine Hysterese kann jedoch ein permanentes Ein- und Ausschalten der Stellgröße bewirken, da Ein- und Ausschaltpunkt nah beieinander liegen. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 63: Wirksinn
Einstellung 4 Rohr/2 Kreis auszuwählen. Außerdem ist es möglich, bei Auswahl „Sollwerte abhängig vom Sollwert Komfort“ zwischen einer manuellen Umschaltung zwischen Heiz- und Kühlvorgang und einer automatischen Umschaltung auszuwählen MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 64: Tabelle 67: Kommunikationsobjekte - Umschalten Heizen/ Kühlen
Status Heizen/Kühlen – 1 Bit Senden des Status, ob Heiz- oder Kühlbetrieb 0 = Kühlen; 1 = Heizen Tabelle 67: Kommunikationsobjekte – Umschalten Heizen/ Kühlen MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 65: Zusatzstufe
Die Tabelle zeigt das Kommunikationsobjekt für die Zusatzstufe: Nummer Name Größe Verwendung Stellwert Heizen Zusatzstufe 1 Bit Steuern des Aktors für die Zusatzstufe Tabelle 69: Kommunikationsobjekt – Zusatzstufe MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 66: Lüftungssteuerung
4.4.5 Lüftungssteuerung 4.4.5.1 Stufenschalter bit codiert Das nachfolgende Bild zeigt die verfügbaren Einstellungen im Menü Stufenschalter: Abbildung 31: Einstellungen – Stufenschalter bit codiert MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 67: Tabelle 70: Min/Max Stufen Bei Tag/Nacht
Die nachfolgende Tabelle zeigt das Kommunikationsobjekt für die Tag/Nacht Umschaltung: Nummer Name Größe Verwendung Tag/Nacht 1 Bit Umschaltung zwischen Tag/Nacht Betrieb Tabelle 71: Kommunikationsobjekt – Tag/Nacht Umschaltung MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 68: Tabelle 72: Einstellungen - Art Der Schwellen
▪ nicht aktiv Parameter aktiviert das zyklische ▪ 1 min – 60 min Senden aller 4 Ausgangsobjekte. Tabelle 72: Einstellungen – Art der Schwellen MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 69: Abbildung 32: Schaltverhalten - Stufenschalter
1 Bit Schalten der 3. Ausgangsstufe Lüftungssteuerung - Stufe 4 1 Bit Schalten der 4. Ausgangsstufe Tabelle 73: Kommunikationsobjekte – Ausgang Stufenschalter bit codiert MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 70: Abbildung 33: Einstellung - Art Der Schwellen: Nur Manuelle Steuerung
Die nachfolgende Tabelle zeigt die Kommunikationsobjekt für die Sperrfunktion: Nummer Name Größe Verwendung Sperren 1 Bit sperrt die Lüftungssteuerung Tabelle 74: Kommunikationsobjekt – Lüftungssteuerung sperren MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 71: Abbildung 34: Lüftungssteuerung - Verhalten Bei Neustart
Nummer Name Größe Verwendung Prioritätsobjekt 1 Bit Wert 1 schaltet die eingestellte Stufe für die Priorität ein Tabelle 75: Kommunikationsobjekt – Lüftungssteuerung Priorität MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 72: Stufenschalter Binär Codiert
1 Bit Setzen des Bit 1 Lüftungssteuerung - Bit 2 1 Bit Setzen des Bit 2 Tabelle 78: Kommunikationsobjekte – Stufenschalter binär codiert MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 73: Stufenschalter Einfach
Schalten der Ausgangsstufen 1, 2 & 3 Ausgang Stufe 1+2+3+4 1 Bit Schalten der Ausgangsstufen 1, 2, 3 & 4 Tabelle 79: Kommunikationsobjekte – Stufenschalter einfach MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 74: Stufenschalter Als Byte
1 Byte Senden des Stellwertes Stellwert Ausgang Tabelle 80: Kommunikationsobjekt – Stufenschalter als Byte Alle anderen Funktionen sind identisch, siehe 4.4.5.1 Stufenschalter bit codiert. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 75: Tasten
Taste 2: – Sperrobjekt 1 Bit Aktivierung/Deaktivierung des Sperrobjektes Tasten 3/4: – Sperrobjekt 1 Bit Aktivierung/Deaktivierung des Sperrobjektes Tabelle 81: Identische Objekte – Sperrobjekte MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 76: Identischer Parameter - Tasten-/Objektbeschreibung
Text Eingabe des Funktionsnamens. [bis zu 15 Zeichen erlaubt] Symbol für … freie Auswahl Einstellung des Symbols entsprechend [Auswahl im Dropdownfeld] der Funktion. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 77: Tabelle 82: Identische Parameter - Anzeige Im Display
Symbol hinterlegt werden. Dieses ändert sich entsprechend dem Status. Wird das Statusobjekt für eine Funktion nicht verbunden so wird der aktuelle Schaltzustand visualisiert, ansonsten der Wert des Status Objektes! MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 78: Tasten 1/2
Schalten Einstellung nur verfügbar für die ▪ Dimmen Zwei-Tastenfunktion. ▪ Jalousie/Rollladen Definiert die Basisfunktion der Tasten. ▪ Tabelle 83: Grundeinstellung – Tasten 1/2 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 79: Betriebsartenumschaltung (Interne Verbindung)
Abbildung 42: Einstellungen – Betriebsartenumschaltung (interne Verbindung) Besonderheit für die Anzeige im Display: Für diese Funktion sind die Symbole fest vorgegeben und können nicht verändert werden. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 80: Tabelle 84: Einstellungen - Betriebsartenumschaltung (Interne Verbindung)
1 Byte Empfangen des Reglerstatus Reglerstatus empfangen Tabelle 85: Kommunikationsobjekte – Betriebsartenumschaltung (Nebenstelle) Beschreibung zu „Anzeige“ und „Sperrobjekt“, siehe unter 4.5.2 Identische Parameter MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 81: Lüftungssteuerung Direktbetrieb (Interne Verbindung)
Mit dieser Funktion können die Stufen der internen Lüftungssteuerung umgeschaltet werden. Es stehen hierzu keine Kommunikationsobjekte zur Verfügung. Das nachfolgende Bild zeigt die verfügbaren Einstellungen: Abbildung 43: Einstellungen – Lüftungssteuerung Direktbetrieb (interne Verbindung) MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 82: Tabelle 86: Einstellungen - Lüftungssteuerung (Interne Verbindung)
Status Automatik (Nebenstelle) Tabelle 87: Kommunikationsobjekte – Lüftungssteuerung einer Nebenstelle Beschreibung zu „Anzeige“ und „Sperrobjekt“, siehe unter 4.5.2 Identische Parameter MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 83: Aus (Stellwert = 0%) (Interne Verbindung)
Aktivieren/Deaktivieren der Sperre für den sperren Stellwerteingang Tabelle 88: Kommunikationsobjekte – Stellwert sperren (Nebenstelle) Beschreibung zu „Anzeige“ und „Sperrobjekt“, siehe unter 4.5.2 Identische Parameter MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 84: Heizen/Kühlen (Interne Verbindung)
Empfangen des aktuellen Status des Reglers 0=Kühlen 1=Heizen Tabelle 89: Kommunikationsobjekte – Umschalten Heizen/Kühlen (Nebenstelle) Beschreibung zu „Anzeige“ und „Sperrobjekt“, siehe unter 4.5.2 Identische Parameter MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 85: Basisfunktion - Schalten
Aktors verbunden werden Tabelle 90: Kommunikationsobjekte – Zwei-Tasten Funktion: Schalten Beschreibung zu „Anzeige im Display“, „Tasten-/Objektbeschreibung“ und „Sperrobjekt“, siehe unter 4.5.2 Identische Parameter MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 86: Schalten Bei Der Ein-Tasten Funktion
Unterfunktion „Schalten bei betätigter Taste“). Tabelle 91: Kommunikationsobjekte – Einzel-Tastenfunktion: Schalten Beschreibung zu „Anzeige im Display“, „Tasten-/Objektbeschreibung“ und „Sperrobjekt“, siehe unter 4.5.2 Identische Parameter MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 87: Basisfunktion - Schalten/Werte Senden Kurz/Lang (Mit 2 Objekten)
Szene gesendet. Die einstellbaren Wertebereiche sind 0 – 100% (Prozentwert), 0 – 255 (Wert) oder 1 – 64 (Szene). Wichtig: Die Statusanzeige gilt immer für die „kurze Taste“/Objekt 1! MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 88: Tabelle 93: Kommunikationsobjekte - Schalten Kurz/Lang
Tabelle 93: Kommunikationsobjekte – Schalten/Werte senden kurz/lang (mit 2 Objekten) Beschreibung zu „Anzeige im Display“, „Tasten-/Objektbeschreibung“ und „Sperrobjekt“, siehe unter 4.5.2 Identische Parameter MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 89: Basisfunktion - Dimmen
Eingang so lange ein heller oder dunkler Befehl zugewiesen bis dieser losgelassen wird. Nach dem Loslassen wird ein Stopp Telegramm gesendet, welches den Dimmvorgang beendet. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 90: Tabelle 96: Kommunikationsobjekte - Dimmen
Tasten 1/2 – Status für Anzeige Tabelle 96: Kommunikationsobjekte – Dimmen Beschreibung zu „Anzeige im Display“, „Tasten-/Objektbeschreibung“ und „Sperrobjekt“, siehe unter 4.5.2 Identische Parameter MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 91: Basisfunktion - Jalousie/Rollladen
Funktion Auf/Ab Funktion Ab/Auf Eingang Taste 3 Taste 4 Taste 3 Taste 4 Bewegobjekt Stopp/Schrittobjekt Stopp/Lamellen Stopp/Lamellen Stopp/Lamellen Stopp/Lamellen Tabelle 98: Zwei-Tastenfunktion – Jalousiefunktion MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 92: Tabelle 99: Kommunikationsobjekte - Jalousie/Rollladen
Tasten 1/2 – Status für Anzeige Tabelle 99: Kommunikationsobjekte – Jalousie/Rollladen Beschreibung zu „Anzeige im Display“, „Tasten-/Objektbeschreibung“ und „Sperrobjekt“, siehe unter 4.5.2 Identische Parameter MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 93: Basisfunktion - Zustand Senden
Status“ zeigt den aktuellen Wert der Taste nach Zustand an Beschreibung zu „Anzeige im Display“, „Tasten-/Objektbeschreibung“ und „Sperrobjekt“, siehe unter 4.5.2 Identische Parameter MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 94: Basisfunktion - Wert Senden
Nicht verfügbar für Szenen Nummer Tabelle 103: Kommunikationsobjekte – Wert senden Beschreibung zu „Anzeige im Display“, „Tasten-/Objektbeschreibung“ und „Sperrobjekt“, siehe unter 4.5.2 Identische Parameter MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 95: Tasten 3/4
Betätigen der „-„ Taste wird der Sollwert um die eingestellte Schrittweite vom letzten Wert abgezogen gesendet und beim Betätigen der „+“ Taste um die eingestellte Schrittweite auf den letzten Wert aufaddiert gesendet. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 96: Regler: Unabhängige Sollwerte
Taste 200 ms – 3 s Sendewiederholung bei [1 s] betätigter Taste. Tabelle 105: Einstellungen – Tasten 3/4: Temperaturverschiebung als Regler (2) MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 97: Tasten 3/4 - Temperaturverschiebung Als Nebenstelle
Nur bei Verschiebung über 2Byte Temperaturvorgabe. Oberer Grenzwert 0 … 45 °C Einstellung des oberen Grenzwertes [25 °C] für die Sollwertverschiebung. Nur bei Verschiebung über 2Byte Temperaturvorgabe. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 98: Tabelle 106: Einstellungen - Tasten 3/4: Temperaturverschiebung Als Nebenstelle
Anheben/Absenken (1=+ /0=-) Sollwertverschiebung – 1 Byte Empfangen des Status Status empfangen 2 Byte Tabelle 107: Kommunikationsobjekte – Tasten 3/4: Temperaturverschiebung als Nebenstelle MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 99: Status Leds
▪ für Blinken von LEDs aktiv als Master Synchronisierungsobjekts für die ▪ aktiv als Slave LEDs. ▪ Tabelle 108: Grundeinstellungen – Status LEDs MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 100: Led 1-4
Tabelle 109: Kommunikationsobjekte – LED Grundeinstellung 4.6.2 LED 1-4 Das folgende Bild zeigt die verfügbaren Einstellungen für jede der aktiven LEDs: Abbildung 58: Einstellungen – LED 1-4 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 101: Tabelle 110: Einstellungen - Led 1-4
Ansteuerung der LED über das Objekt. Das Verhalten der Tastenbetätigung wird in diesem Fall für alle LEDs global eingestellt und ist im Menü beschrieben. Das 4.6.1 LED Grundeinstellung Verhalten für die Tastenbetätigung hat dabei Vorrang. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 102: Tabelle 111: Kommunikationsobjekt - Led
Ansteuerung der LED. Schalten, Prozentwert, 1 Byte DPT abhängig von der Parametereinstellung. Dezimalwert Nur bei „LED reagiert auf externes Objekt“. Tabelle 111: Kommunikationsobjekt – LED MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 103: Priorität
Die nachfolgende Tabelle zeigt die verfügbaren Kommunikationsobjekte: Nummer Name Größe Verwendung LED 1 Priorität – Schalten 1 Bit Ansteuern der LED-Priorität Tabelle 113: Kommunikationsobjekt – LED-Priorität MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 104: Externes Objekt Zyklisch Abfragen
Zum einen über die Einstellung „LED reagiert auf: externes Objekt (und Tastenbetätigung)“, und zum anderen durch die Aktivierung des Prioritätsobjekts (siehe vorheriges Kapitel). Die eingestellte Zeit für das zyklische Senden gilt für beide Objekte. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... -
Seite 105: Index
Abbildung 40: Beispiel – Tasten-/Objektbeschreibung ............76 Abbildung 41: Grundeinstellung – Tasten 1/2 ................78 Abbildung 42: Einstellungen – Betriebsartenumschaltung (interne Verbindung) ....79 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... - Seite 106 Abbildung 58: Einstellungen – LED 1-4 ..................100 Abbildung 59: Einstellungen – LED-Priorität ................103 Abbildung 60: Einstellungen – Externes Objekt zyklisch abfragen ........104 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de...
-
Seite 107: Tabellenverzeichnis
Tabelle 43: Kommunikationsobjekte – Sperrobjekte ..............44 Tabelle 44: Einstellungen – Anforderung Heizen/Kühlen ............44 Tabelle 45: Kommunikationsobjekte – Anforderung Heizen/Kühlen ........44 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de... - Seite 108 Tabelle 91: Kommunikationsobjekte – Einzel-Tasterfunktion: Schalten ....... 86 Tabelle 92: Einstellungen – Schalten kurz/lang ................. 87 Tabelle 93: Kommunikationsobjekte – Schalten kurz/lang ............88 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de...
- Seite 109 Tabelle 112: Einstellungen – LED-Priorität ................103 Tabelle 113: Kommunikationsobjekt – LED-Priorität .............. 103 Tabelle 114: Einstellung – Externes Objekt zyklisch abfragen ..........104 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de...
-
Seite 110: Anhang
Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet! 6.4 Historie V1.0 Erste Version des Handbuches DB V1.0 04/2022 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de...
