Technisches Handbuch
Glas Raumtemperaturregler Smart

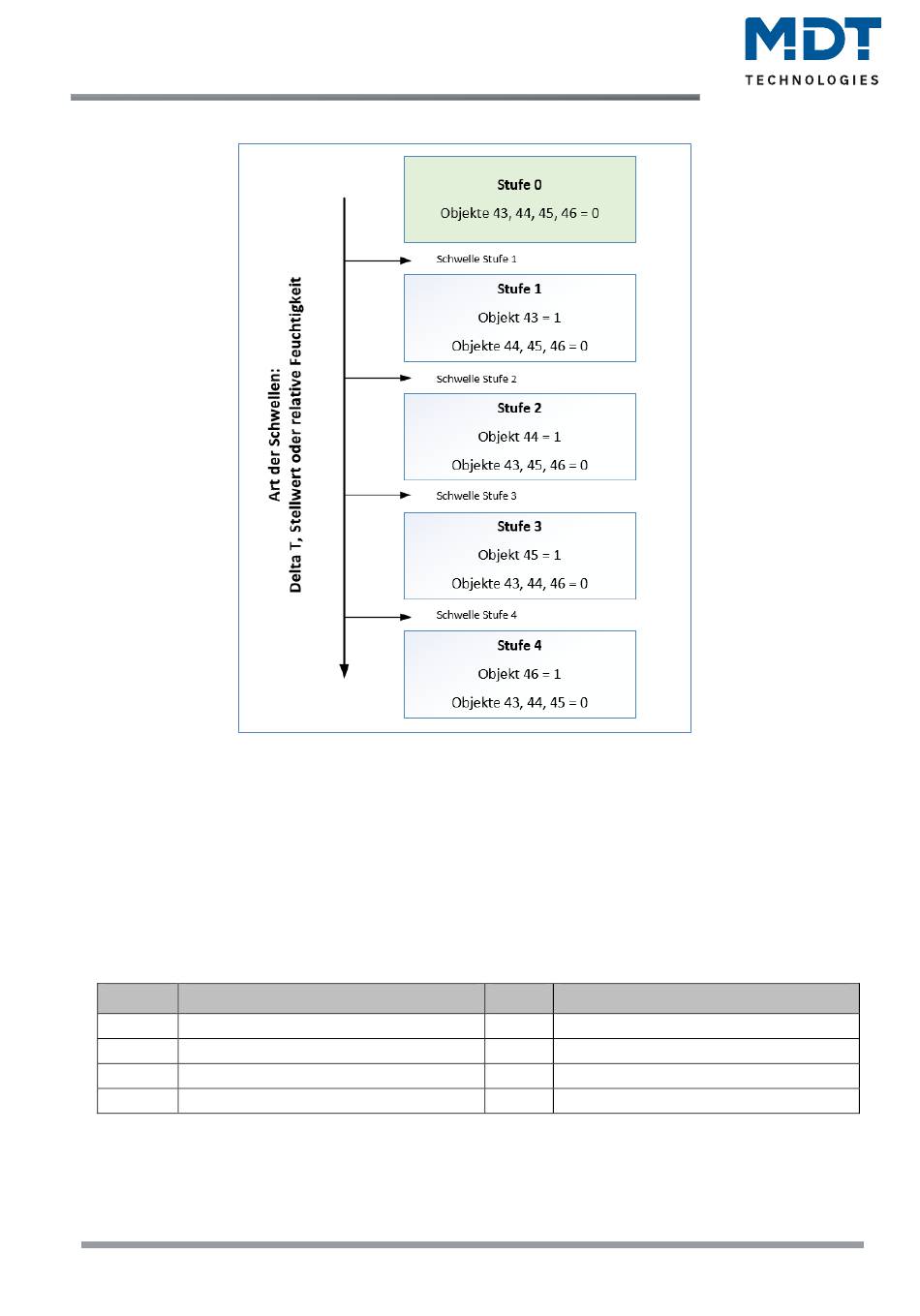

Das nachfolgende Bild zeigt das Schaltverhalten der Ausgänge in Abhängigkeit der Schwellwerte:
Abbildung 32: Schaltverhalten – Stufenschalter
Hysterese
Die Hysterese dient dazu ein zu häufiges Umschalten zu vermeiden. So würde bei einer Hysterese
von 5% und einer Schwelle von 50% bei 55% eingeschaltet und bei 45% ausgeschaltet. Werden
die Schwellen über Delta T bestimmt so wird auch die Hysterese in Kelvin angegeben. Die Wirkung
bleibt jedoch die gleiche.
Ausgänge zyklisch senden alle
Mit diesem Parameter kann das zyklische Senden des Ausgangs aktiviert werden. Dabei werden
alle Ausgangszustände gemäß der eingestellten Zeit zyklisch gesendet.
Die nachfolgende Tabelle zeigt die verfügbaren Kommunikationsobjekte:
Nummer Name
43 Lüftungssteuerung - Stufe 1
44 Lüftungssteuerung - Stufe 2
45 Lüftungssteuerung - Stufe 3
46 Lüftungssteuerung - Stufe 4
Tabelle 73: Kommunikationsobjekte – Ausgang Stufenschalter bit codiert
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany
69
Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de
SCN-RTRGx.02
Größe Verwendung
1 Bit Schalten der 1. Ausgangsstufe
1 Bit Schalten der 2. Ausgangsstufe
1 Bit Schalten der 3. Ausgangsstufe
1 Bit Schalten der 4. Ausgangsstufe
