Technisches Handbuch
Glas Raumtemperaturregler Smart
Der Parameter "LED Farbe bei Tastenbetätigung" definiert den Farbwechsel (gültig für alle Status
LEDs) beim Betätigen einer Taste, wenn diese durch die Einstellung „LED reagiert auf" →
„externes/internes Objekt und Tastenbetätigung" doppelt belegt sind. In diesem Fall beziehen sich
die Farbeinstellungen in den Menüs „LED 1-4" auf die Ansteuerung über das Objekt und der globale
Parameter "LED Farbe bei Tastenbetätigung" definiert das Verhalten bei Tastenbetätigung.
Beispiel:
LED 1 reagiert auf externes Objekt mit DTP „Schalten"; Farbe „blau" bei Wert EIN;
„LED Farbe bei Tastenbetätigung" ist eingestellt auf „orange".
Empfängt nun LED 1 über das externe Objekt eine „1", so leuchtet LED 1 blau. Wird nun Taste 1
betätigt, so leuchtet LED 1 für ca. 3 Sekunden orange. Danach wechselt die Farbe zurück auf blau.
Über das Synchronisierungsobjekt für den Blinkstatus können blinkende Status LEDs
synchronisiert werden. So kann erreicht werden dass alle LEDs in einem Raum im gleichen
Rhythmus blinken. Dabei wird ein Taster im Raum als Master definiert und alle anderen Taster als
Slaves. Die Objekte LED-Blinkstatus werden in einer Gruppenadresse miteinander verbunden.
Die nachfolgende Tabelle zeigt die verfügbaren Kommunikationsobjekte:
Nummer Name
81 LED – Sperrobjekt
92 LED – Blinkstatus
Tabelle 109: Kommunikationsobjekte – LED Grundeinstellung

4.6.2 LED 1-4

Das folgende Bild zeigt die verfügbaren Einstellungen für jede der aktiven LEDs:

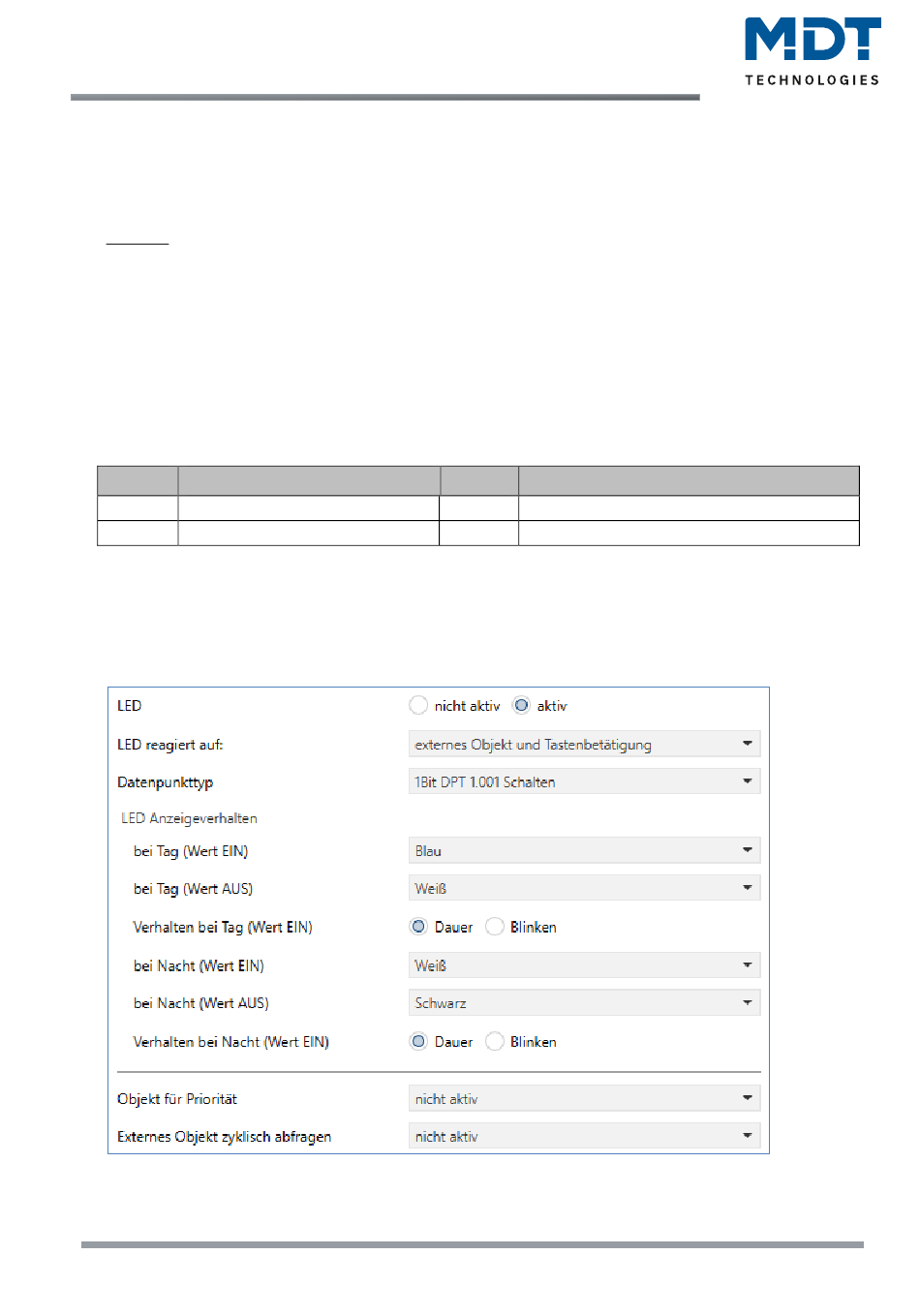

Abbildung 58: Einstellungen – LED 1-4
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany
100
Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de
SCN-RTRGx.02
Größe Verwendung
1 Bit Sperren aller LEDs
1 Bit Synchronisierung des Blinkstatus
