MDT Technologies SCN-RT6REG.01 Betriebsanleitung

Technische Daten Temperaturregler SCN-RT6
Technical Data Temperature Controller SCN-RT6
Technische Daten
Technical Data SCN-RT6REG.01
Konfiguration
Configuration
Anzahl Meßkanäle
6
Number of channels
Temperaturfühler
temperature sensor
Nennspannung
Power Supply
Leistungsaufnahme typ.
--
Power Consumption
Max. Kabelquerschnitt
Permitted wire gauge
KNX Busklemme
0,8mm²
KNX busconnection terminal
Temperaturbereich
--
temperature range
Schutzart
IP 20
Enclosure
Abmessungen (B x H xT)
2TE
Design (W x H x D)
MDT technologies GmbH, Geschäftsbereich Gebäudeautomation
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588
•
Stand: 0211
SCN-RT6AP.01
6
Anschluß für PT 1000
terminal to connect PT1000
--
0,8mm²
-20 bis + 100°C
IP 20
115mm x 64mm x 40mm
E-Mail: automation@mdt.de www.mdtautomation.de
• •
Betriebsanleitung Temperaturregler SCN-RT6
nur für autorisiertes Elektrofachpersonal
Operating Instructions Temperature Controller SCN-RT6
for authorised electricans
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom -
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
Vorschriften sowie die gültigen KNX-Richtlinien.
authorised electricans. The relevant standards, directives, regulations and instructions must be observed.
Use in USA is prohibited.

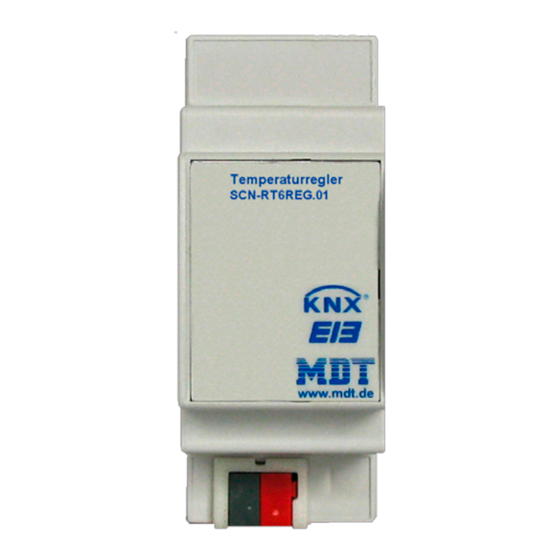

Anschlußklemmen, Bedien- und Anzeigeelemente Temperaturregler SCN-RT6
Terminals, Operating and Display Temperature Controller SCN-RT6
SCN-RT6REG.01 SCN-RT6AP.01
2
1
1 - Busanschlußklemme 3 - Rote Programmier LED
- KNX busconnection terminal - Red programming LED
2 - Programmiertaster
- Programming key
Danger High Voltage
Installation and commissioning of the device only be carried out by
1
2 3
