Technisches Handbuch
Glas Raumtemperaturregler Smart
4.5.3.7 Basisfunktion – Dimmen
 Einzel-Tastenfunktion
 Zwei-Tastenfunktion
Basisfunktionen bei der Einzel-Tastenfunktion stehen zur Auswahl, wenn die Funktion der
Tasten 1 bzw. 2 auf „externe Funktion" eingestellt ist!
Das nachfolgende Bild zeigt die verfügbaren Einstellungen (hier bei der Zwei-Tastenfunktion):

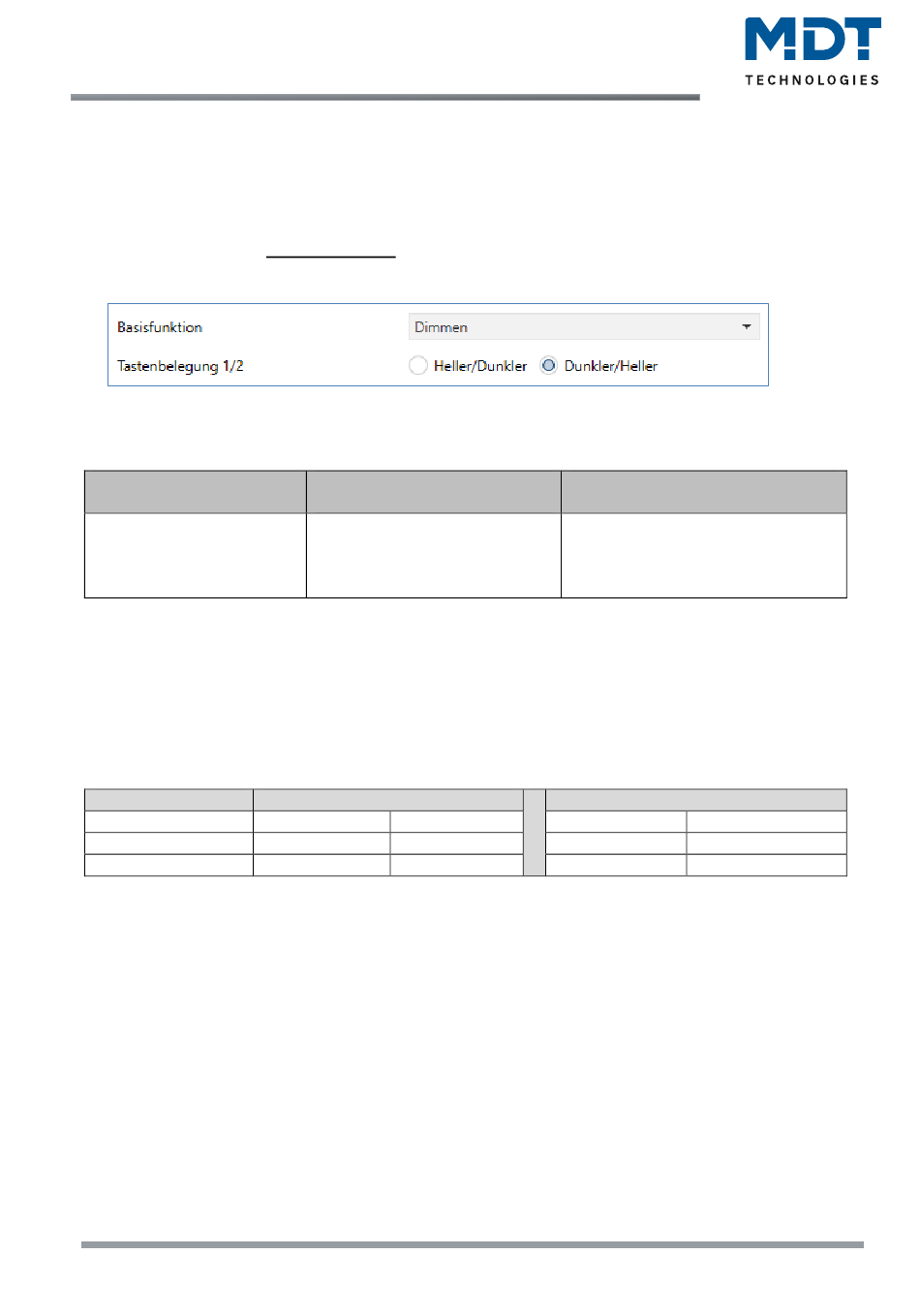

Abbildung 49: Einstellungen – Dimmen
Die nachfolgende Tabelle zeigt alle verfügbaren Einstellungen:
ETS-Text
Tastenbelegung 1/2
Tabelle 94: Einstellungen – Dimmen
Bei der Einzel-Tastenfunktion „Dimmen" erscheinen für diese Taste 2 Kommunikationsobjekte,
zum einen die Funktion für den kurzen Tastendruck, das Schaltobjekt „Dimmen Ein/Aus", und zum
anderen die Funktion für den langen Tastendruck, das Dimmobjekt „Dimmen relativ".
Bei der Zwei-Tastenfunktion „Dimmen" kann die Polarität für Heller/Dunkler eingestellt werden, die
Zusammenhänge zeigt folgende Tabelle:
Eingang
Dimmfunktion
Schaltfunktion
Tabelle 95: Zwei-Tastenfunktion – Dimmen
Bei der Einzel-Tastenfunktion „Dimmen" wird die Richtung (heller/dunkler) in Abhängigkeit des
Kommunikationsobjektes „Status für Umschaltung" umgekehrt.
Es handelt sich bei der Dimmfunktion um ein Start-Stopp Dimmen, d.h. sobald die Dimmfunktion
aktiv wird, wird dem Eingang so lange ein heller oder dunkler Befehl zugewiesen bis dieser
losgelassen wird. Nach dem Loslassen wird ein Stopp Telegramm gesendet, welches den
Dimmvorgang beendet.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany
89
Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de
SCN-RTRGx.02
Wertebereich
[Standardwert]
Heller/Dunkler
▪
Dunkler/Heller
▪
Funktion Heller/Dunkler
Taste 1 Taste 2
Heller Dunkler
EIN AUS
Kommentar
Nur bei Zwei-Tastenfunktion!
Einstellung der Tastenbelegung
(linke/rechte Taste) für die Richtung
(heller/dunkler).
Funktion Dunkler/Heller
Taste 1 Taste 2
Dunkler
AUS
Heller
EIN
