Technisches Handbuch – Temperaturregler SCN-RT1xPx.01

3 Kommunikationsobjekte

3.1. Allgemein

Die Kommunikationsobjekte werden je nach verwendeter Parametrierung ein oder ausgeblendet. Es
können nur Kommunikationsobjekte in Gruppenadressen eingebunden werden, welche in der
Parametrierung aktiviert wurden.
Die Nummerierung der Kommunikationsobjekte geschieht automatisch und wird vorgegeben.
Die Größe der Kommunikationsobjekte hängt von der Anwendung ab und sind voreingestellt. Es
können nur Kommunikationsobjekte gleicher Größe in den Gruppenadressen miteinander verknüpft
werden. Kommunikationsobjekte, welche Informationen über aktuelle Temperaturen enthalten sind
2 Byte-Objekte. Die Größe des Kommunikationsobjektes des Stellwertes ist von dem verwendeten
Regler abhängig. Der 2 Punkt-Regler, sowie der PWM-Regler arbeiten mit einem 1 Bit Objekt,
wohingegen der PI-Regler mit einem 1 Byte-Objekt arbeitet. Die Alarme, Meldungen, sowie die
Kommunikationsobjekte zur Umschaltung zwischen den Betriebsraten sind 1 Bit-Objekte und können
somit über normale Schaltfunktionen, z.B. eines Binäreingangs, angesteuert werden. Die
Betriebsartenumschaltung kann auch über ein 1 Byte-Objekt erfolgen. Dazu gibt es 2 Statusobjekte,
welche den aktuellen Zustand des Reglers anzeigen. Zum einen das 1 Byte HVAC-Objekt und zum
anderen das 2 Byte RHCC-Objekt.
Das nachfolgende Bild zeigt ein Beispiel für angezeigte Kommunikationsobjekte:

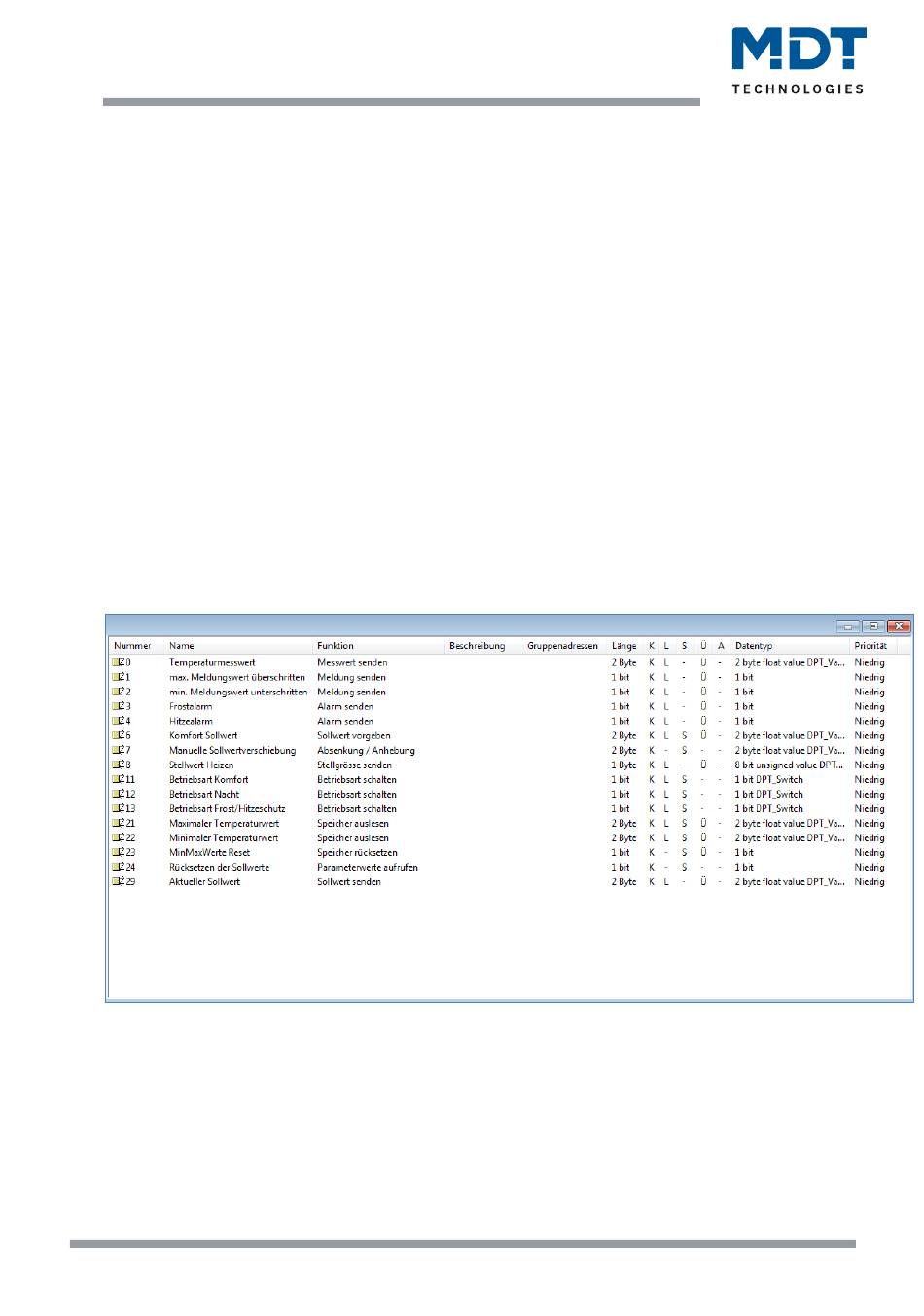

Abbildung 5: Beispiel Kommunikationsobjekte
