11.2. Y-Stecker

Y-Stecker können mit der Serie EX245-DX1 und EX245-DY1 verwendet werden.
Es gibt zwei Optionen:
・ 2 x M12 auf M12
・ 2 x M8 auf M12

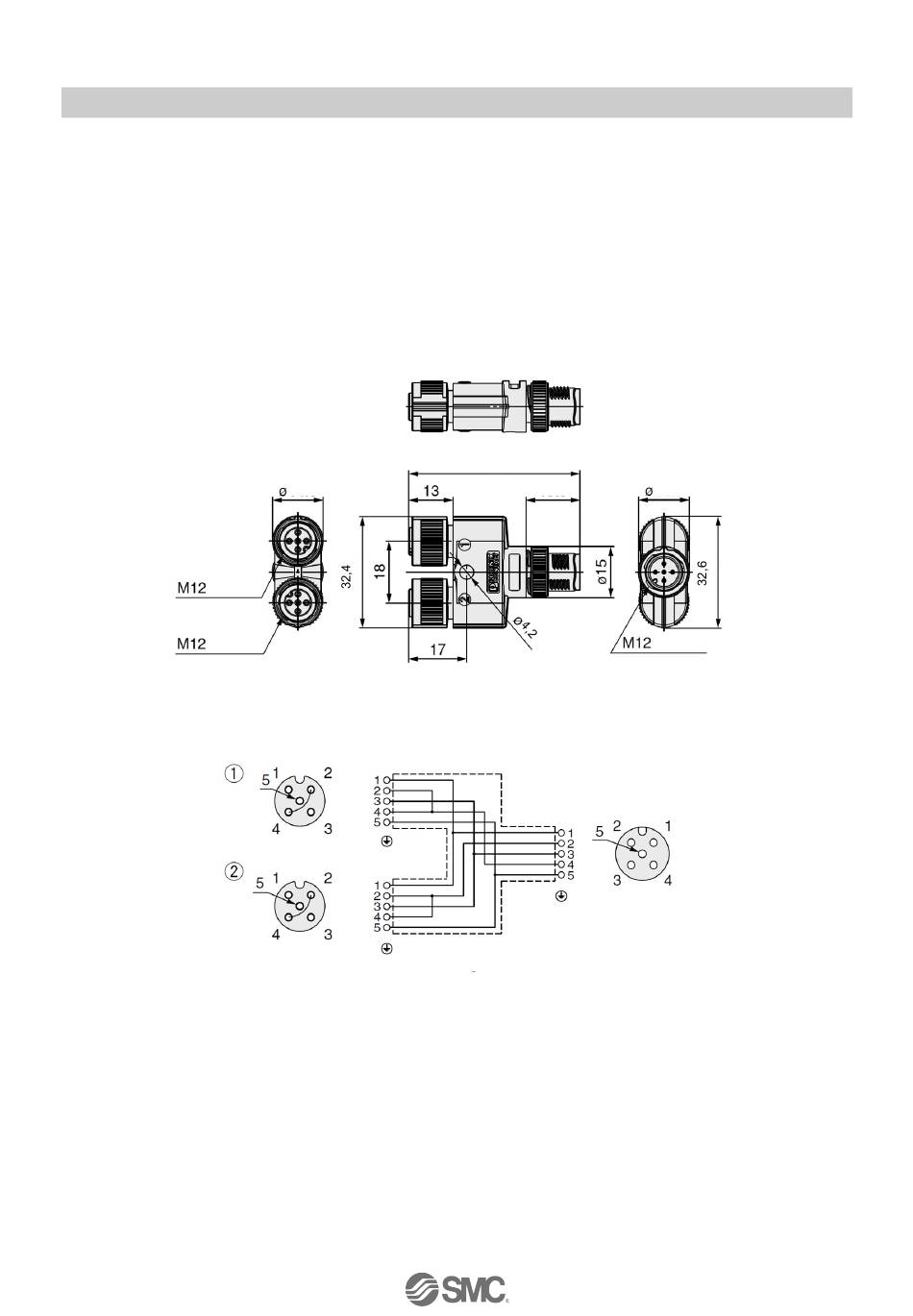

Modell-Nr.: PCA-1557785
(Y-Abzweigstecker (2 x M12 auf M12))
50,1
15,8
14,8 14,8
SPEEDCON
SPEEDCON
SPEEDCON
Anschlussbild der Buchse
A-codiert
Anschlussbild des Steckers
A-codiert
Verdrahtung
Anschlussbild der Buchse
A-codiert
Abb. 11-2 PCA-1557785
