7.3. Verdrahtung
Achtung
Um Beschädigungen zu vermeiden, muss die Spannungsversorgung des Feldbussystems
・
vollständig ausgeschaltet werden (spannungsfreier Zustand), bevor die Module montiert oder
entfernt werden.
Damit die Schutzart IP65 gewährleistet ist, müssen nach Verdrahtung und Einstellung alle
・
Abdeckkappen ordnungsgemäß eingeschraubt werden.
Damit die Schutzart IP65 gewährleistet ist, müssen nicht verwendete Buchsen mit einer M12-
・
Dichtungskappe versehen werden.

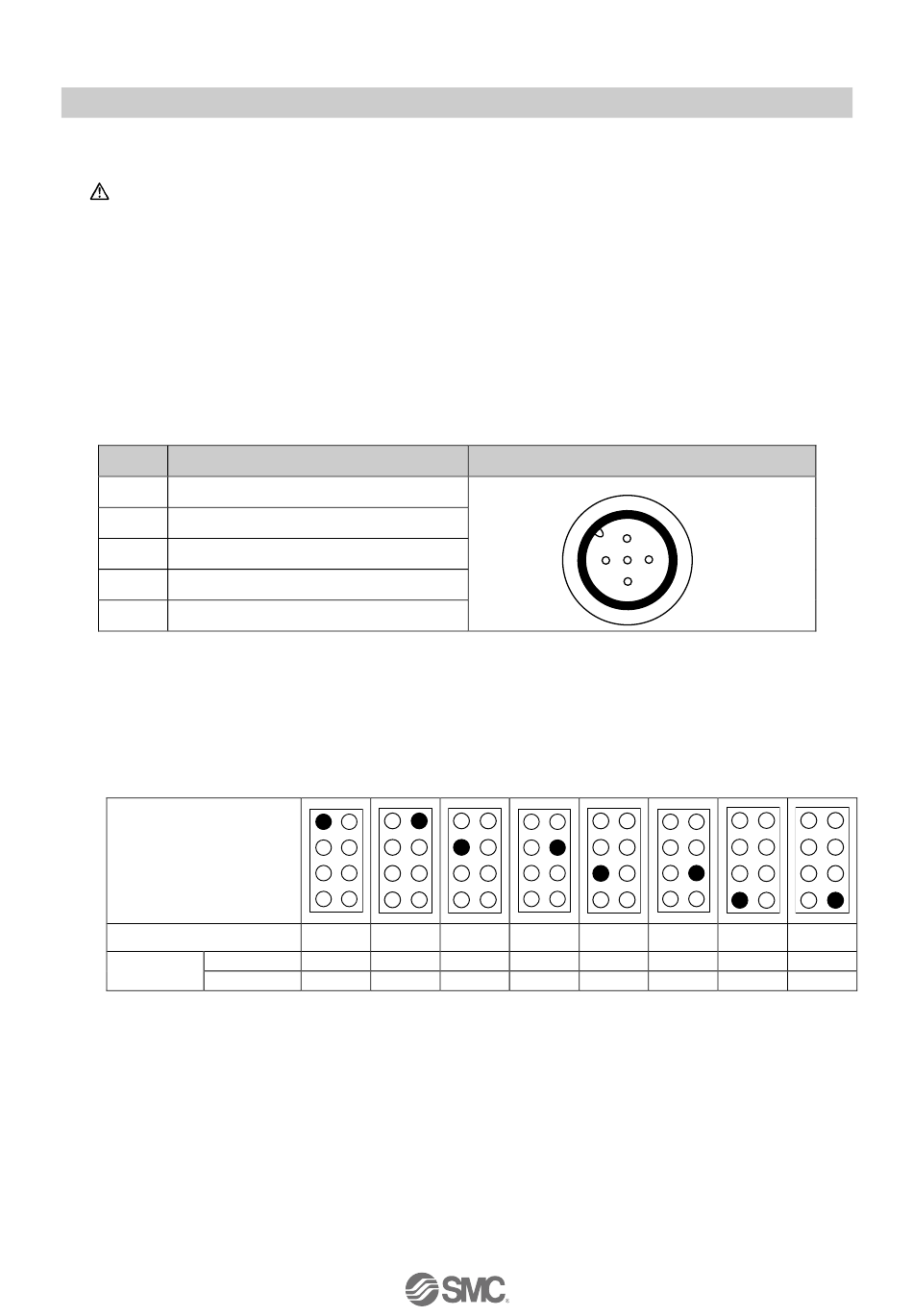

Pinbelegung der Buchse (M12, 5-polig) wie in der folgenden Tabelle dargestellt:
Pin-Nr.
1
24 V (US1)
2
DI (Eingangssignal „ n+1 " )
3
0 V (US1)
DI (Eingangssignal „ n " )
4
5
FE/Abschirmung
7.4. Prozessdaten
EX245-DX1 belegt 2 Bytes der Eingangsdaten. Die nachfolgende Tabelle zeigt die Belegung der
digitalen Eingänge und das Prozessabbild.
Tabelle. 7-3 Belegung digitaler Eingang und Prozessdaten
Anschlussposition
Anschluss-Bezeichnung
Pin 2
Eingang
Pin 4
Tabelle. 7-2 Pinbelegung der Buchse für EX245-DX1
Belegung
X0
X1
Bit 1
Bit 3
Bit 0
Bit 2
Ansicht der Buchse (Aus Sicht des Moduls)
1
X2
X3
X4
Bit 5
Bit 7
Bit 9
Bit 4
Bit 6
Bit 8
- 48 -
2
5
3
4
X5
X6
Bit 11
Bit 13
Bit 15
Bit 10
Bit 12
Bit 14
No.EX※※-OMW0011DE-B
