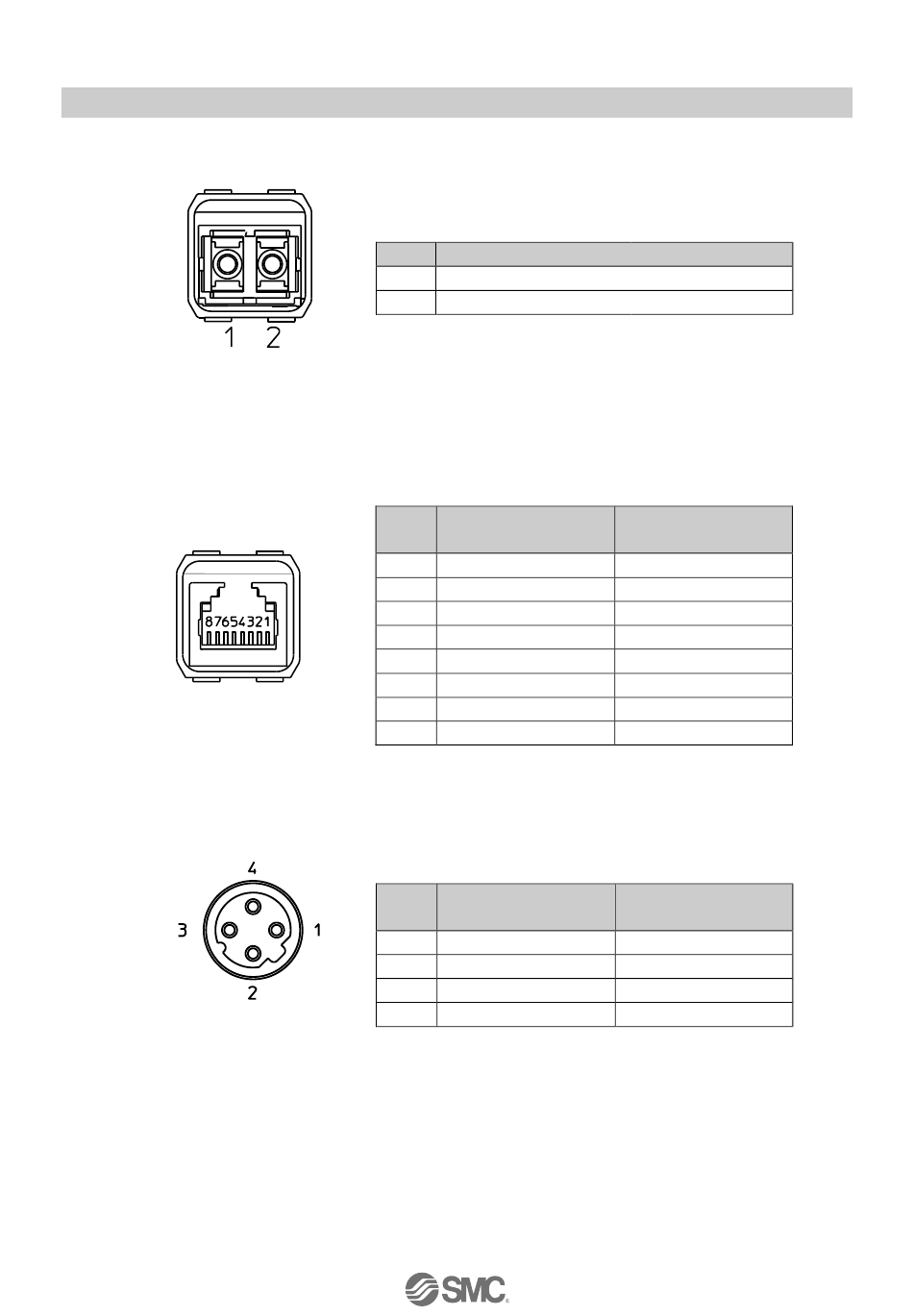

PROFINET-Kommunikationsstecker
Ansicht des Push-Pull-
Steckverbinders (XF1/XF2)
Abb. 3-8 Pinbelegung Push-Pull-Steckverbinder (SCRJ) für EX245-SPN1A
Ansicht des Push-Pull-
Steckverbinders (XF1/XF2)
Abb. 3-9 Pinbelegung Push-Pull-Steckverbinder (RJ45) für EX245-SPN2A
Ansicht der 4-poligen M12-
Buchse, D-codiert (XF1/XF2)
Abb. 3-10 Pinbelegung 4-polige M12-Buchse, D-codiert für EX245-SPN3A
Pin
Anschluss 1/Anschluss 2
1
TX Datenübertragung
2
RX Datenempfang
Anschluss 1 (XF1)
Pin
Anschlussart: MDI
1
TD+ Datenübertragung+ RD+ Datenempfang+
2
TD- Datenübertragung-
3
RD+ Datenempfang+ TD+ Datenübertragung+
4
-
5
-
6
RD- Datenempfang-
7
-
8
-
Anschluss 1 (XF1)
Pin
Anschlussart: MDI
1
TD+ Datenübertragung+ RD+ Datenempfang+
2
RD+ Datenempfang+ TD+ Datenübertragung+
3
TD- Datenübertragung-
4
RD- Datenempfang-
- 19 -
Anschluss 2 (XF2)
Anschlussart: MDI-X
RD- Datenempfang-
-
-
TD- Datenübertragung-
-
-
Anschluss 2 (XF2)
Anschlussart: MDI-X
RD- Datenempfang-
TD- Datenübertragung-
