Push-Pull-Steckverbinder
(24 Volt)
Spannungs-
versorgung
(XD1)
Push-Pull-Steckverbinder
(24 Volt)
Spannungs-
versorgung
(XD2)
M4-Schraube
Push-Pull-Steckverbinder
(RJ45)
Bus Anschluss 1
(XF1)
Push-Pull-Steckverbinder
(RJ45)
Bus-Anschluss 2
(XF2)
Modul-
Schnittstelle

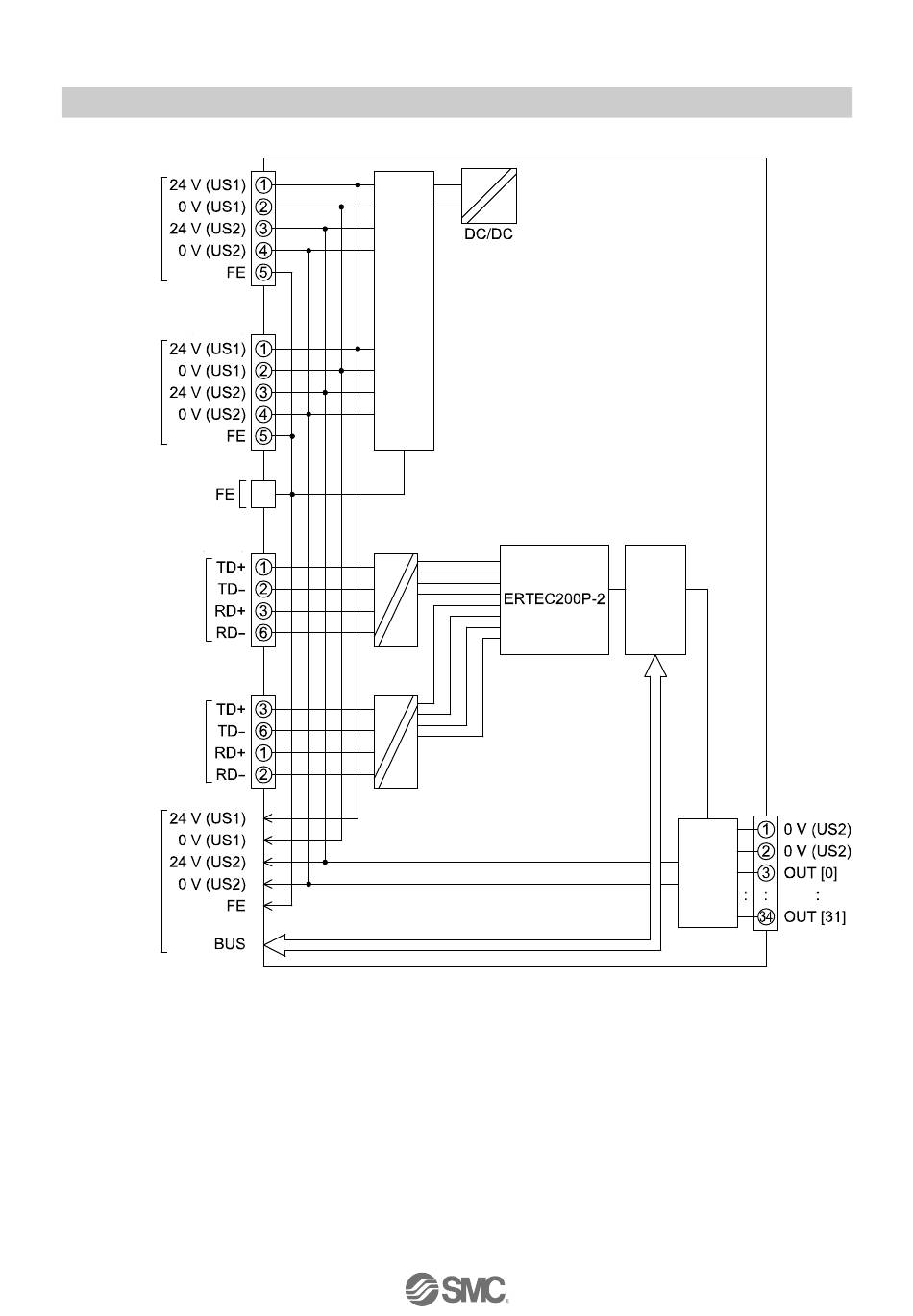

Abb. 6-6 Verdrahtungsschema der Serie EX245-SPN2A
Stör-
schutz-
filter
Signal-
wandler
Signal-
wandler
- 44 -
Logik-
schalt-
kreis
Elektromagnet-
Schnittstelle
Aus-
gangs-
schalt-
kreis
