Montage und Installation
Verdrahtung

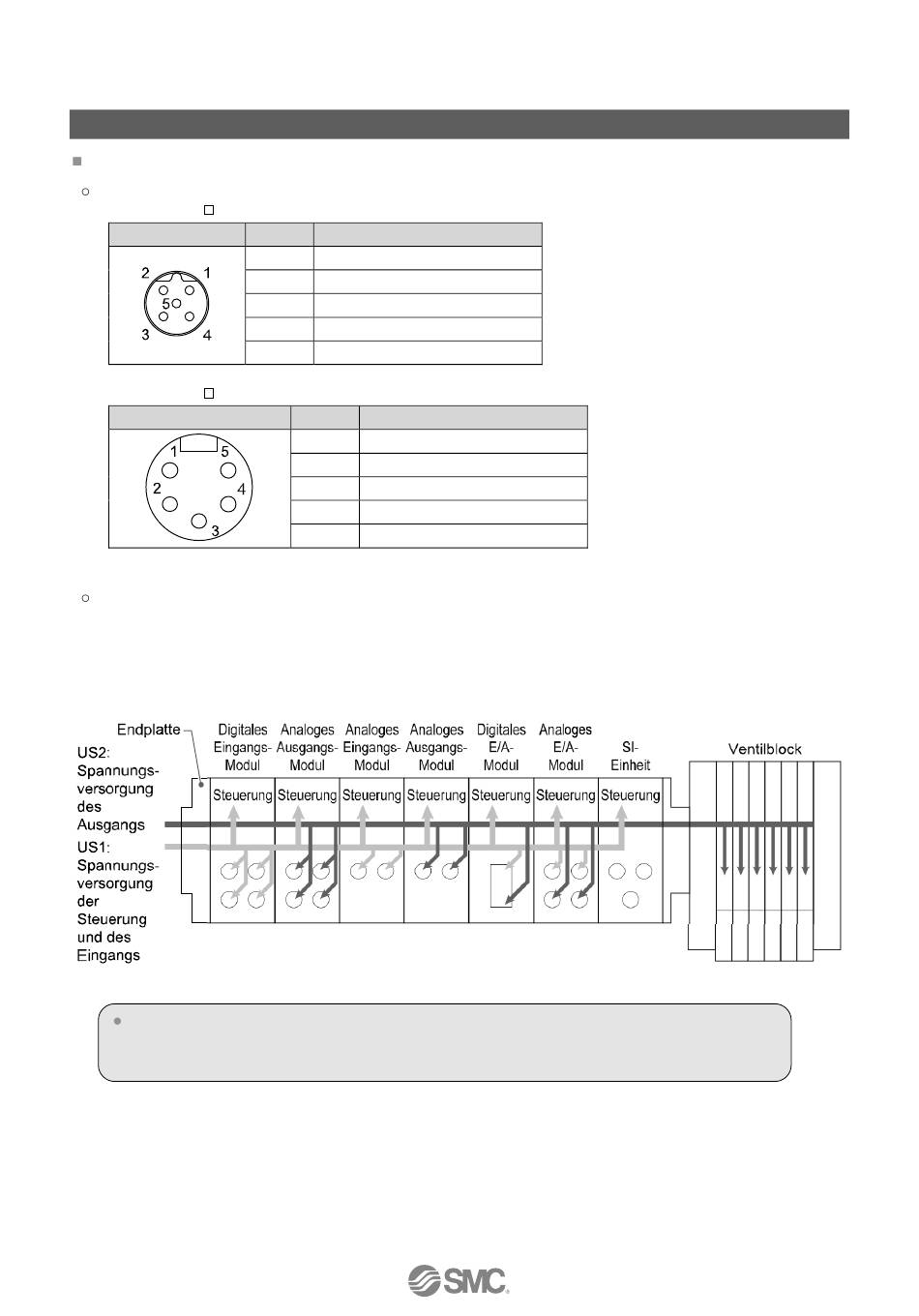

Spezifikation der Stecker
(1) EX600-ED2-
Konfiguration
PIN-Nr.
(2) EX600-ED3-
Konfiguration
Es gibt 2 Spannungsversorgungen
•Spannungsversorgung für Steuerung und Eingang: Liefert Strom für die Elektronik der SI-Einheit und die
(US1)
•Spannungsversorgung Ausgang: Versorgt den Ventilblock und digitale analoge Aktuatoren mit Strom.
(US2)
Sicherheitshinweise für die Handhabung
Nicht verwendete Stecker sind mit einer Dichtungskappe zu versehen. Durch korrekte
Benutzung von Dichtungskappen entspricht das Gehäuse der Schutzart IP67.
Signalbezeichnung
1
24 V (Ausgang)
2
0 V (Ausgang)
3
24 V (Steuerung und Eingang)
4
0 V (Steuerung und Eingang)
5
FE
PIN-Nr.
Signalbezeichnung
1
0 V (Ausgang)
2
0 V (Steuerung und Eingang)
3
4
24 V (Steuerung und Eingang)
5
24 V (Ausgang)
-32-
FE
Steuerung jedes Moduls und für angeschlossene
digitale und analoge Sensoren.
No.EX##-OMN0032DE
