6.4. LED-Anzeigen
Die LED-Anzeigen sind wie in der unten stehenden Abbildung auf dem Feldbussystem angeordnet.
Die Anordnung der LINK/ACT-LEDs und FO-LEDS ist bei Anschluss 1 auf der linken Seite (XF1)
und bei Anschluss 2 auf der rechten Seite (XF2).
EX245-SPN1A
Kennzeichnung
SF
BF
US1
US2
LINK/ACT
FO
Beschreibung
Systemfehler
Bus-Fehler
Versorgung der Logik/Sensoren
Versorgung der Ventile/Lasten
Kombination von LINK- und ACT-LED
Verbindungsstatus über Ethernet (LINK: grün)
Datenaustausch-Status (ACT: orange)
Optische Kommunikationsdiagnose

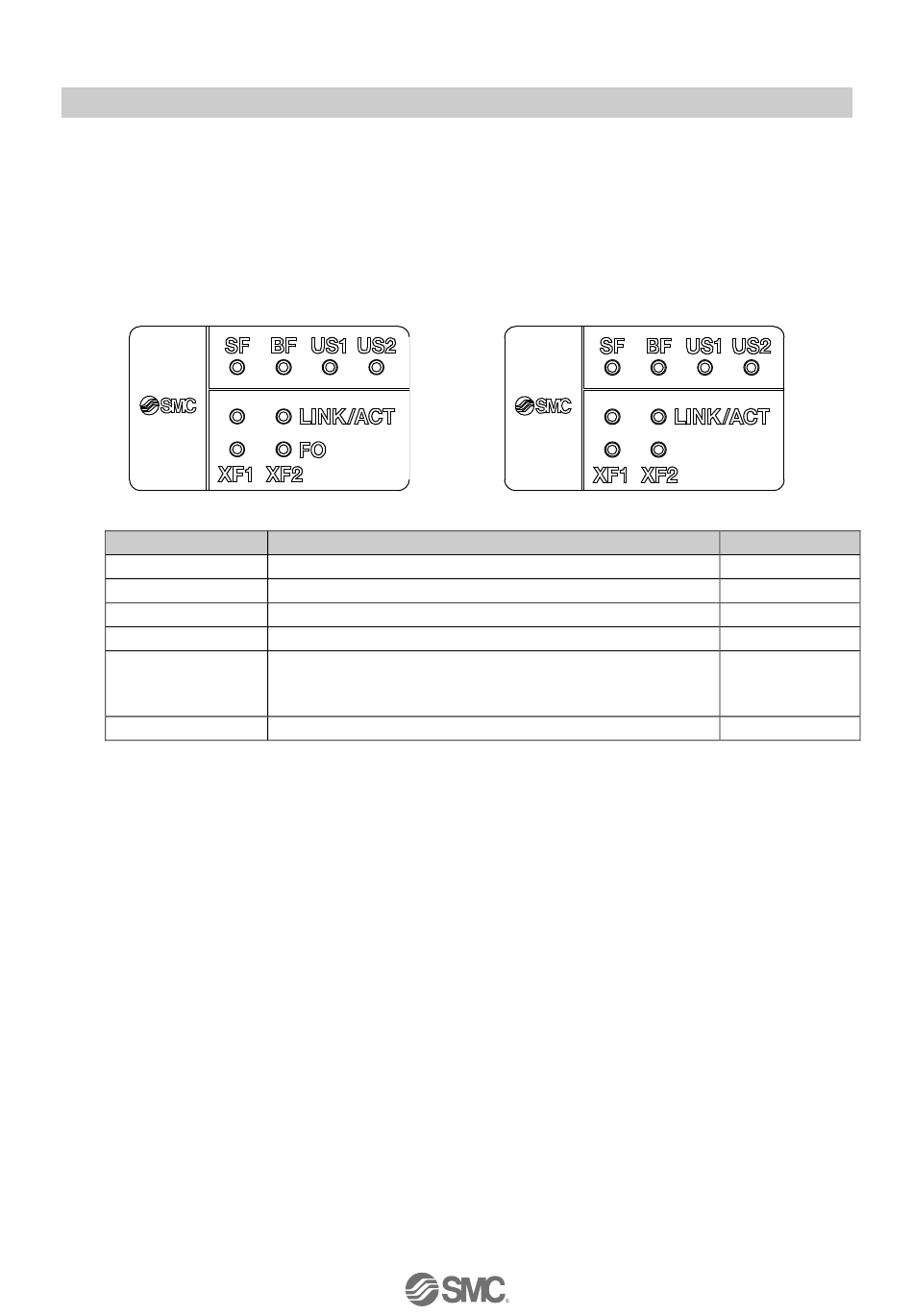

Abb. 6-4 LED-Anzeigen des Feldbussystems
- 40 -
EX245-SPN2A/EX245-SPN3A
No.EX※※-OMW0011DE-B
Farbe
rot
rot
grün
grün
grün/orange
orange
