6. Feldbussystem

6.1. Beschreibung der Bauteile

EX245-SPN1A
EX245-SPN2A

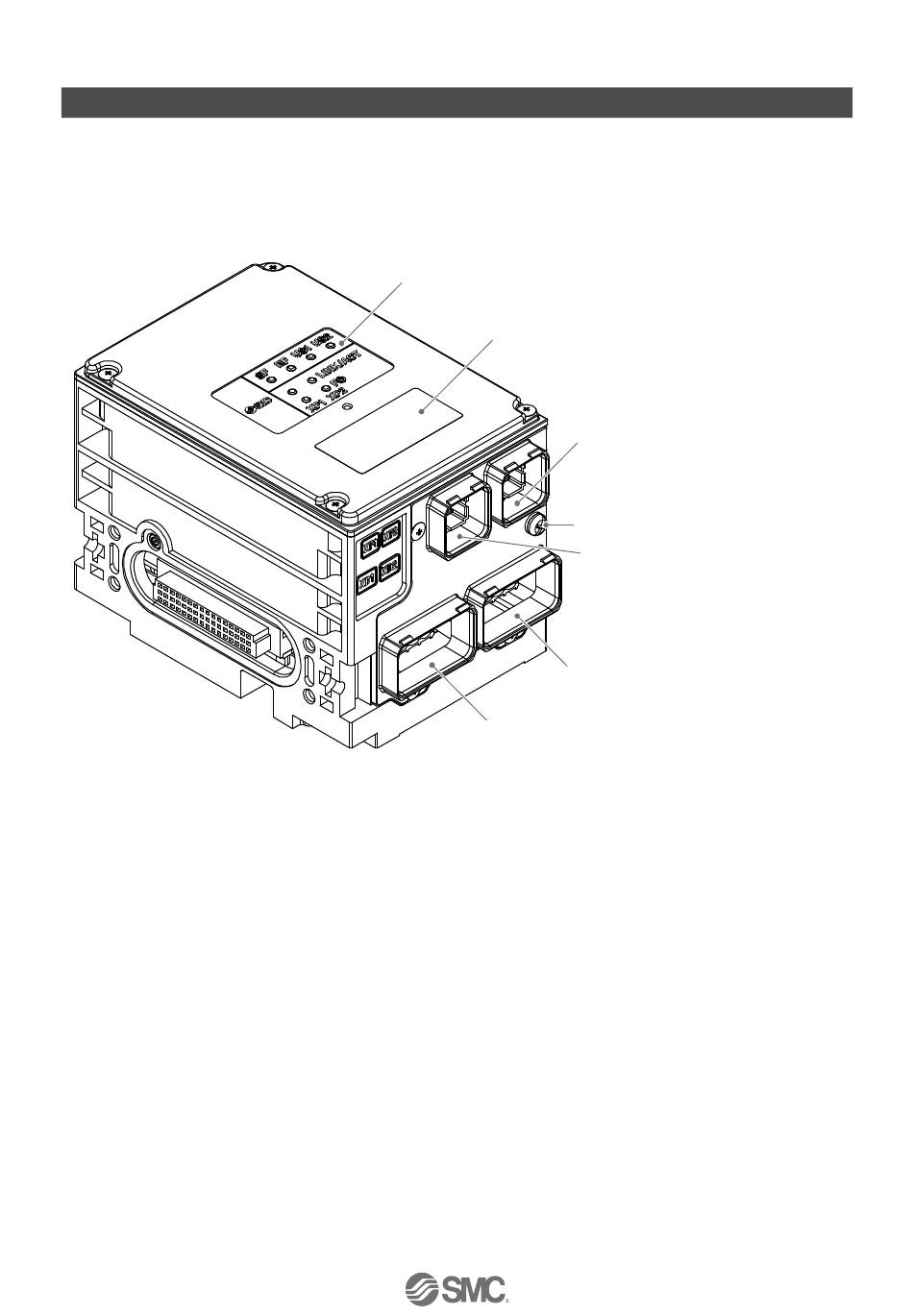

Abb. 6-1 Zuordnung der Bauteile auf bei der Serie EX245-SPN1A/SPN2A

LED-Anzeigen

Produktinformationsetikett
Stromanschluss (XD2)
Push-Pull-Steckverbinder (24 Volt)
Stromanschluss (XD1)
Push-Pull-Steckverbinder (24 Volt)
- 35 -
PROFINET-Anschluss für Push-Pull-
Steckverbinder am Anschluss 2 (XF2)
EX245-SPN1A: SCRJ
EX245-SPN2A: RJ45
FE-Klemme
PROFINET-Anschluss für Push-Pull-
Steckverbinder am Anschluss 1 (XF1)
EX245-SPN1A: SCRJ
EX245-SPN2A: RJ45
