EX245-SPN3A
M4, FE-Klemmschraube (Drehmoment = 0,7 bis 0,8 N•m)
①
②
7/8-Zoll, 5-polige Buchse, Stromanschluss (XD1)
7/8-Zoll, 5-poliger Stecker, Stromanschluss (XD2)
③
4-polige M12-Buchse, D-codiert, PROFINET-Anschluss Port1 (XF1), Anschlussart: MDI
④
4-polige M12-Buchse, D-codiert, PROFINET-Anschluss Port2 (XF2), Anschlussart: MDI-X
⑤

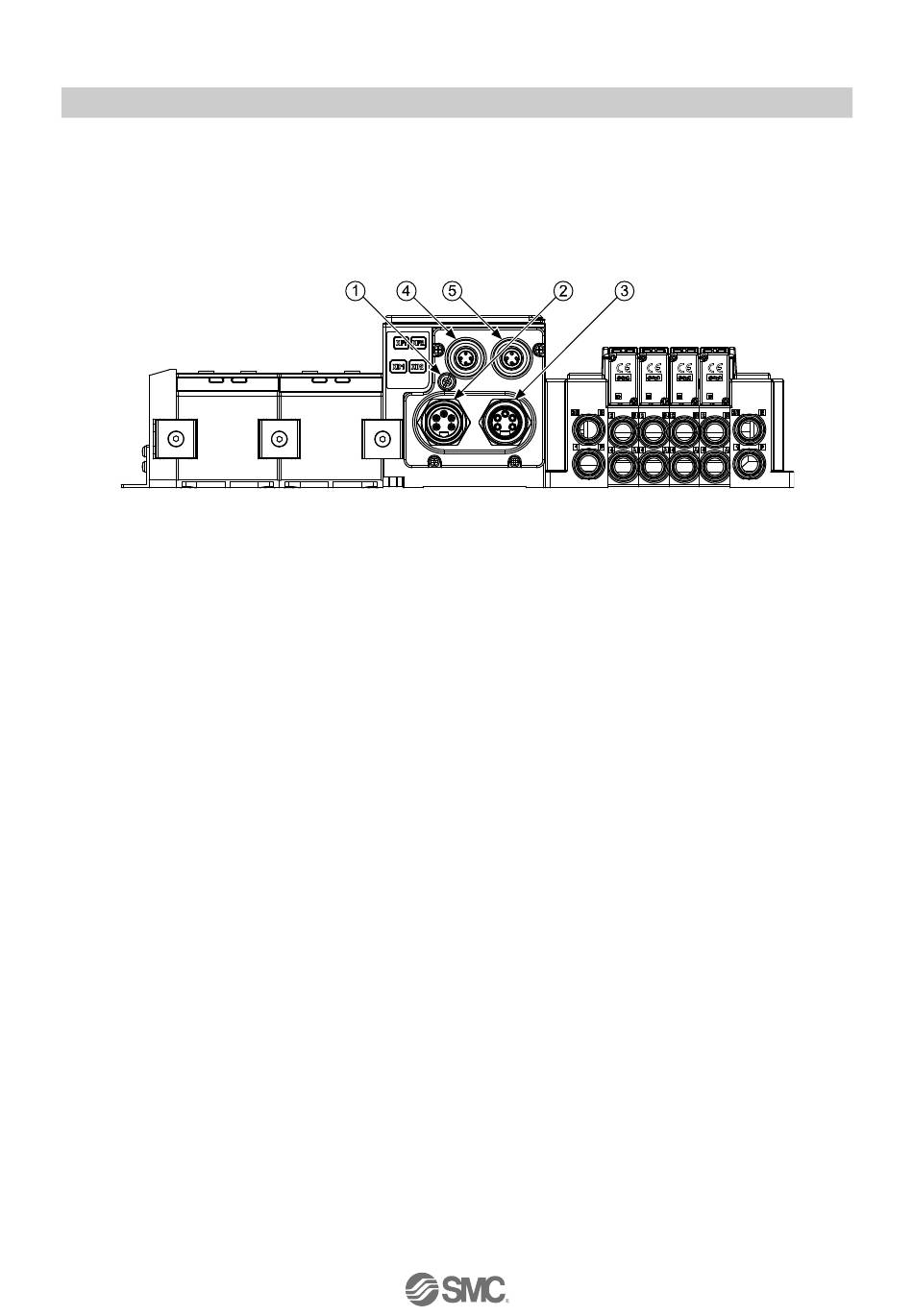

Abb. 3-5 Anordnung der Schrauben und Stecker (EX245-SPN3A)
- 17 -
No.EX※※-OMW0011DE-B
