12. Abmessungen
12.1. Mehrfachanschlussplatte für Module
6,5

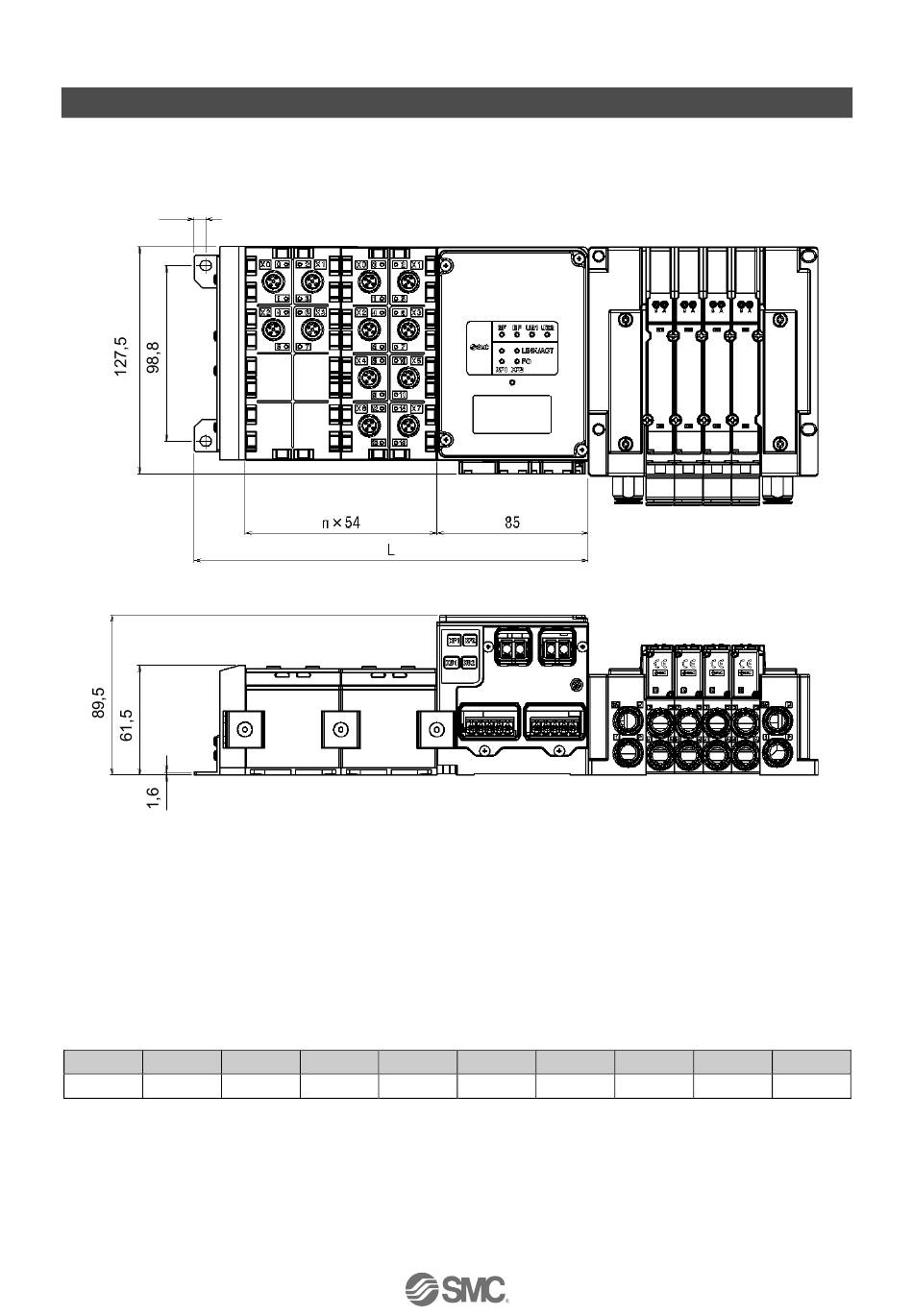

Abb. 12-1 Abmessungen der Mehrfachanschlussplatte für Module
ANMERKUNG
Abb. 12-1 stellt die Verwendung der Serie EX245-EA2-1 dar.
・
Die folgende Tabelle zeigt die Länge der Mehrfachanschlussplatte für Module.
Für die Ventil-Mehrfachanschlussplatte siehe die Betriebsanleitung der entsprechenden Ventilserie.
Tabelle. 12-1 Länge der Mehrfachanschlussplatte EX245-SPN1A/SPN2A/SPN3A
n
0
L
113,6
Formeln: L = 54n + 113,6 (max. 8 Module) (Abmessungen in mm)
1
2
167,6
221,6
275,6
3
4
5
329,6
383,6
- 80 -
6
7
437,6
491,6
545,6
No.EX※※-OMW0011DE-B
8
