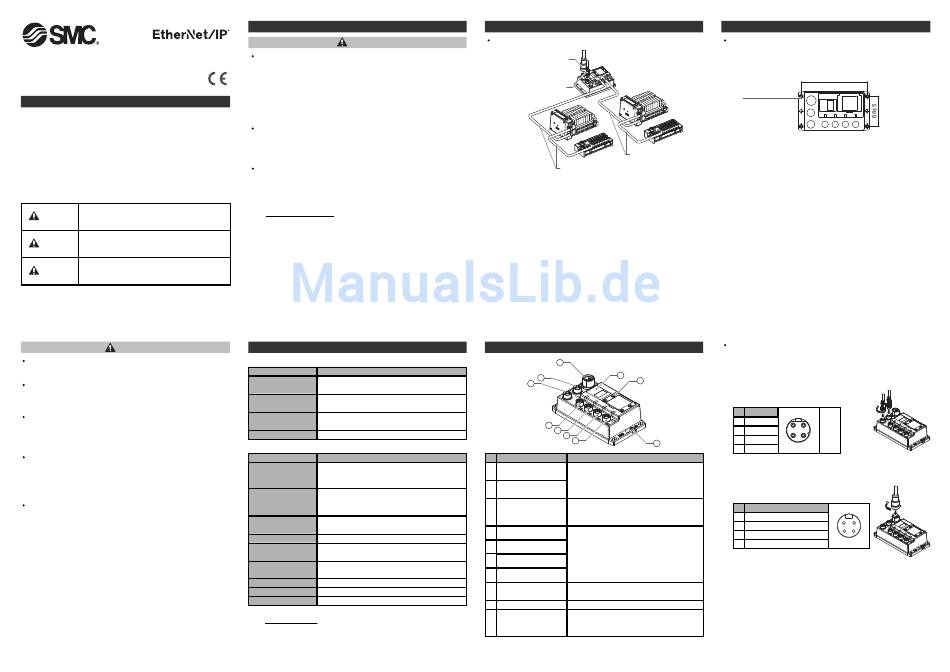

SMC EX500-GEN2 Installations- Und Wartungsanleitung

EX500-TFS43DE
Installations- und Wartungsanleitung
Feldbussystem
EX500-GEN2
1 Sicherheitshinweise
Diese Anleitung enthält wichtige Informationen zum Schutz des Bedieners und
Dritter vor Verletzungen und / oder zur Vermeidung von Schäden am Gerät.
• Lesen Sie diese Anleitung, bevor Sie das Produkt verwenden, um die
korrekte Verwendung sicherzustellen und lesen Sie die Anleitungen
zugehöriger Geräte vor der Verwendung.
• Bewahren Sie diese Anleitung für spätere Einsichtnahmen an einem
sicheren Ort auf.
• In dieser Anleitung wird der Grad der potentiellen Gefahren durch die
Hinweise „Achtung", „Warnung" oder „Gefahr" gekennzeichnet, gefolgt von
wichtigen Sicherheitshinweisen, die sorgfältig beachtet werden müssen.
• Um die Sicherheit von Personen und Geräten zu gewährleisten, müssen die
Sicherheitshinweise der vorliegenden Anleitung und des Produktkatalogs,
sowie andere relevante Sicherheitspraktiken beachtet werden.
ACHTUNG verweist auf eine Gefahr mit geringem
Achtung Risiko, die leichte bis mittelschwere Verletzungen zur
Folge haben kann, wenn sie nicht verhindert wird.
WARNUNG verweist auf eine Gefahr mit mittlerem
Warnung Risiko, die schwere Verletzungen oder den Tod zur
Folge haben kann, wenn sie nicht verhindert wird.
GEFAHR verweist auf eine Gefahr mit hohem
Gefahr Risiko, die schwere Verletzungen oder den Tod zur
Folge haben kann, wenn sie nicht verhindert wird.
Dieses Produkt ist der Klasse A zugeordnet und ist dementsprechend für
die Verwendung in Industriebereichen vorgesehen.
In anderen Umgebungen ist es aufgrund leitungsgeführter bzw.
gestrahlter Störgrößen unter Umständen nicht möglich, die
elektromagnetische Verträglichkeit zu gewährleisten.
Warnung
Das Produkt nicht zerlegen, verändern (einschließlich
Veränderungen an der Leiterplatte) oder reparieren.
Verletzungen oder Funktionsstörungen können die Folge sein.
Das Produkt nicht außerhalb der Spezifikationen betreiben.
Nicht mit entzündlichen oder schädlichen Medien einsetzen. Brand,
Funktionsstörungen oder Produktschäden können die Folge sein.
Überprüfen Sie vor dem Einsatz die technischen Daten.
Das Produkt nicht in Atmosphären einsetzen, die brennbare oder
explosive Gase enthalten.
Brand oder Explosion können die Folge sein.
Dieses Produkt verfügt nicht über eine explosionssichere
Konstruktion.
Bei Verwendung des Produkts in Verriegelungsschaltkreisen:
• Ein doppeltes Verriegelungssystem installieren, zum Beispiel ein
mechanisches System.
• Das Produkt regelmäßig kontrollieren, um den ordnungsgemäßen
Betrieb sicherzustellen, andernfalls können durch Fehlfunktionen
Unfälle verursacht werden.
Vor und während Wartungsarbeiten sind folgende Anweisungen
zu beachten:
• Die Spannungsversorgung abschalten.
• Die Druckluftzufuhr unterbrechen, den Restdruck ablassen und vor
der Durchführung der Instandhaltungsarbeiten überprüfen, ob das
System vollständig entlüftet ist, andernfalls können Verletzungen die
Folge sein.
1 Sicherheitshinweise (Fortsetzung)
Achtung
Bei der Handhabung der Einheit oder beim Montieren/Austauschen
von Einheiten:
• Die scharfkantigen Metallteile der Anschlüsse oder Stecker dürfen nicht
berührt werden.
• Bei der Demontage nicht mit der Hand aufschlagen.
Die Anschlussbereiche der Einheit sind fest mit Dichtungen verbunden.
• Beim Zusammenschließen von Einheiten darauf achten, dass die
Finger nicht zwischen den Einheiten eingeklemmt werden, andernfalls
können Verletzungen die Folge sein.
Nach Abschluss der Wartungsarbeiten sind die entsprechenden
Funktionstests durchzuführen.
Den Betrieb einstellen, wenn die Anlage nicht korrekt funktioniert,
andernfalls ist die Sicherheit bei unerwarteten Fehlfunktionen nicht
gewährleistet.
Für Erdung sorgen, um einen sicheren Betrieb und die Störfestigkeit
des seriellen Systems zu gewährleisten.
Die Erdung sollte individuell mit einem kurzen Kabel in Produktnähe
erfolgen.
Siehe Bedienungsanleitung auf der SMC-Webseite
(URL http://www.www.smc.eu) für weitere Informationen zu
Sicherheitshinweisen.
2 Technische Daten
Technische Daten verteiltes Gateway-System 2 (128 Punkte)
Pos. Technische Daten
Anzahl der Eingänge und
128 Eingänge / 128 Ausgänge
Ausgänge
4
Anzahl der
(Eingang: max. 32 Punkte / Ausgang: max. 32 Punkte pro
Abzweiganschlüsse
Abzweigung)
Anzahl der max. 16
angeschlossenen Slaves (Eingangseinheit: 2 Stk. / SI-Einheit: 2 Stk. pro Abzweigung)
Länge des Abzweigungskabels Gesamtlänge pro Abzweigung max. 20 m
Technische Daten der GW-Einheit
Pos. Technische Daten
Spannungsversorgung für Eingang und Steuerung:
Versorgungs- DC 24 V ±10 %
spannungsbereich Spannungsversorgung für Elektromagnetventile:
DC 24 V +10 % / -5 %
Spannungsversorgung für Eingang und Steuerung: 6,2 A
Nennstrom (interne Stromaufnahme GW-Einheit: max. 200 mA)
Spannungsversorgung für Elektromagnetventile: 4 A
Anzahl der Eingänge und
Eingang: max. 128 Punkte / Ausgang: max. 128 Punkte
Ausgänge
Schutzart IP65
Betrieb: -10 bis 50 o C, Lagerung: -20 bis 60 o
Betriebstemperaturbereich
(keine Kondensation, nicht gefroren)
Betrieb, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit
Feuchtigkeitsbereich
(keine Kondensation)
Betriebsumgebung keine korrosiven Gase
Gewicht 550 g
Zubehör Dichtungskappe (für M12-Buchse): 5 Stk.
Siehe Produktkatalog oder SMC-Webseite
(URL http://www.smc.eu) für weitere Informationen zu
Produktspezifikationen.
3 Produktübersicht
Systemkonfiguration
Spannungsversorgungskabel
GW-Einheit
Ethernet-Kommunikationskabel
Mehrfachanschluss-
platte mit SI-Einheit
(Serie SY/SV/VQC/S0700)
Eingangseinheit
Abzweigungskabel
Die Einheiten der Serie EX500 können an einen offenen Feldbus
angeschlossen werden (EtherNet/IP ) um die Verdrahtung der Eingangs-
TM
oder Ausgangsvorrichtung und des verteilten Steuerungssystems zu
reduzieren.
Eine Abzweigung der Mehrfachanschlussplatten-Ventile/Eingangseinheit
kann an 32 Ausgänge / 32 Eingänge angeschlossen werden.
Bis zu 4 Abzweigungen können angeschlossen werden
(insgesamt 128 Ausgänge / 128 Eingänge).
4 Produktübersicht
3
1
2
4
5
6
7
Nr. Beschreibung
Kommunikationsstecker
1
(Anschluss1 / IN)
Die EtherNet/IP
TM
Kommunikationsstecker
2
(Anschluss2 / OUT)
Stecker für die Spannungsversorgung der
Ausgangsgeräte, wie Elektromagnetventile und
3 Spannungsversorgungsstecker
Eingang sowie die Steuerausrüstung, wie z. B.
Sensoren.
Abzweigungsanschluss A
4
(COM A)
Abzweigungsanschluss B
5 Die SI-Einheit (mit Mehrfachanschlussplatten-Ventilen)
C
(COM B)
oder Eingangseinheit mithilfe eines Abzweigungskabels
Abzweigungsanschluss C
6 anschließen.
(COM A)
Abzweigungsanschluss D
7
(COM D)
Zeigt den Status der Spannungsversorgung und der
8 Anzeigefenster
Kommunikation mit der SPS an.
9 Schalterabdeckung Die IP-Adresse mit den internen Schaltern einstellen.
Wird für die Funktionserdung verwendet.
10 Erdungsklemme (FE) (ein Erdungswiderstand von max. 100 Ohm wird
empfohlen)
*: Dichtungskappe inbegriffen.
5 Montage und Installation
Installation
• Direktmontage
Das Produkt mit 4 M5-Schrauben mit einer Länge von min. 15 mm und
Mehrfachanschlussplatte
einem Kopf-Ø von min. 5,2 installieren.
mit SI-Einheit
(Serie SY/SV/VQC/S0700)
4 x M5
*: Anzugsdrehmoment: 1,5 Nm
Eingangseinheit
Abzweigungskabel
Verdrahtung
1. Verdrahtung der Kommunikation
Das Ethernet-Kommunikationskabel an den Kommunikationsstecker
anschließen.
8
9
Anordnung der Kommunikationsstecker-Pins
(Anschluss1 / Anschluss2)
M12, 4-polig, Buchse, D-codiert
Nr. Beschreibung
1 TX+
1
2 RX+
4
3 TX-
10
4 RX-
Anwendung
2. Verdrahtung der Spannungsversorgung
Das Spannungsversorgungskabel an den
Spannungsversorgungsstecker der GW-Einheit anschließen.
-Leitung anschließen.
Anordnung der Stecker-Pins
7 / 8 Zoll, 4-polig, Stecker
Nr. Beschreibung
1 24 V DC (für Elektromagnetventile)
2 24 V DC (für Eingang und Steuerung)
3 0 V (für Eingang und Steuerung)
4 0 V (für Elektromagnetventile)
148
Bohrungen für Montage
2
3
4 2
3 1
