4. Inbetriebnahme
4.1. Konfiguration
Das Feldbussystem ist eine modulare Station, die aus mehreren Modulen besteht. Stellen Sie die
Software Ihres PROFINET-I/O-Controllers so ein, dass sie die Konfiguration Ihres Systems
widerspiegelt.
4.1.1. GSD-Datei und Symboldateien
Für die Konfiguration des Feldbussystems mit der Software Ihres PROFINET-I/O-Controllers wird
die entsprechende GSD-Datei benötigt. Die GSD-Datei enthält alle notwendigen Informationen zur
Konfiguration des Feldbussystems in der Software Ihres PROFINET-I/O-Controllers.
Um das Feldbussystem in der Software Ihres PROFINET-I/O-Controllers darstellen zu können, ist
die entsprechende Symboldatei erforderlich.
Die aktuellen Namen der GSD-Datei und der Symboldateien lauten wie folgt.
GSD-Datei
・
Symboldateien
・

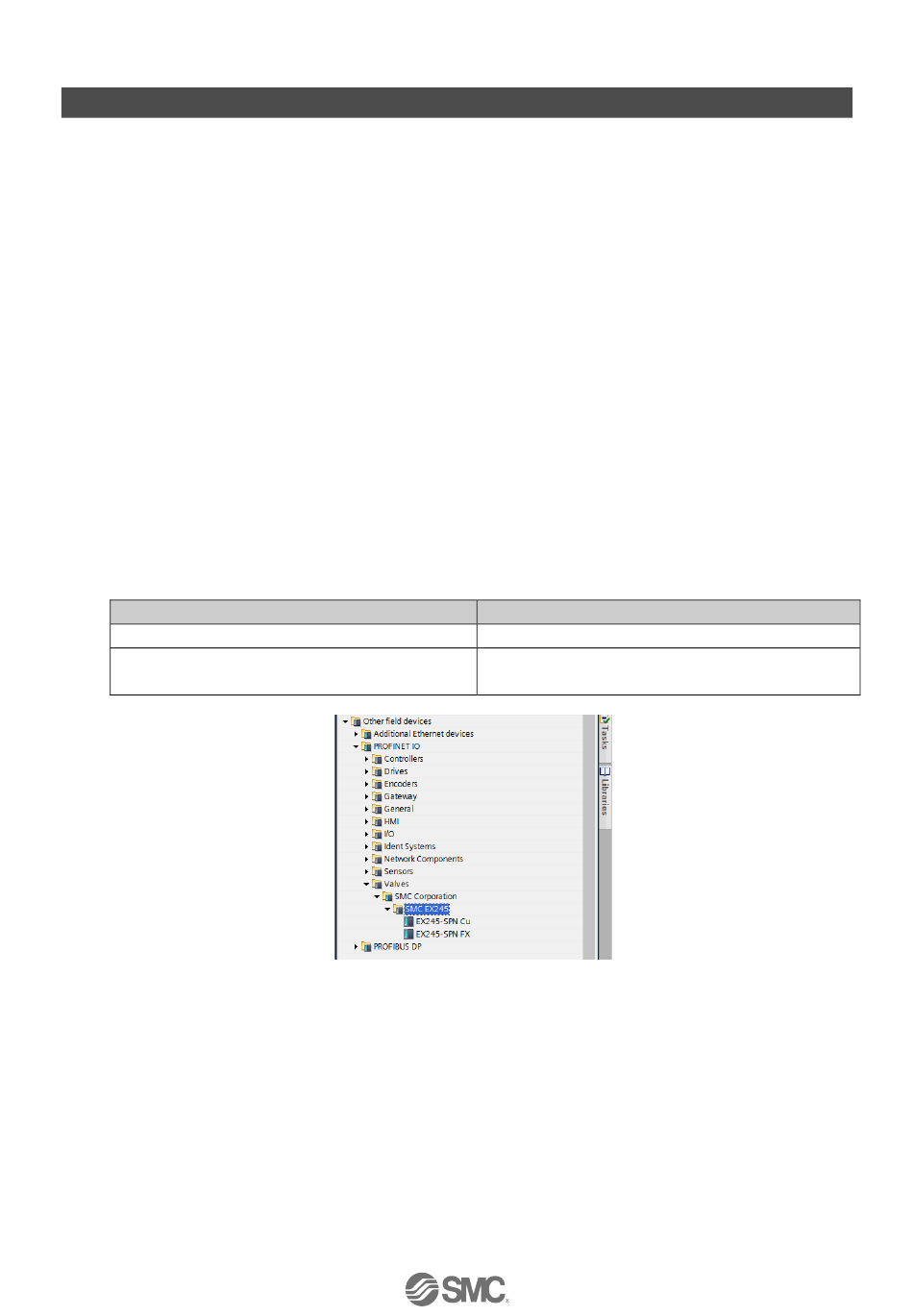

4.1.2. Kopfmodule
Die GSD-Datei enthält die Beschreibung für zwei Kopfmodule und drei Feldbussysteme.
EX245-SPN FX
EX245-SPN Cu
: GSDML-V2.3*-SMC-EX245-SPN-********.xml
: GSDML-0083-0011-EX245.bmp
Tabelle. 4-1 Kopfmodule
Kopfmodul
Verfügbares Feldbussystem
EX245-SPN1A
EX245-SPN2A
EX245-SPN3A
- 22 -
No.EX※※-OMW0011DE-B
