3.1.1. Mehrfachanschlussplatte-Anschluss
Verbinden Sie die Mehrfachanschlussplatte mit den 2 Schrauben am Feldbussystem. (Sechskant-
Steckschlüssel der Größe 2,5)
Für das Drehmoment siehe Mehrfachanschlussplattenkatalog.
Achtung
・ Damit die Schutzart IP65 gewährleistet ist, muss das empfohlene Anzugsmoment angewandt
werden und der O-Ring ordnungsgemäß auf der Schraube positioniert werden.
3.1.2. Modulanschluss
Schließen Sie das Feldbussystem, die I/O-Module, die IO-Link-Module und die Endplatte mit den 2
modularen Adapter-Baugruppen und einer Verbindungseinheit an. Diese werden zusammen im
Verbindungsset geliefert, siehe
1 x Verbindungseinheit
①
2 x modulare Adapter-Baugruppen (Sechskant-Steckschlüssel der Größe 2,5 mm,
②
Drehmoment = 1,3 N•m)
Achtung
・ Damit die Schutzart IP65 aufrechterhalten wird, muss die Endplatte korrekt am Ende der
Modulseite installiert sein.
・ Damit die Schutzart IP65 gewährleistet ist, müssen die Adapter-Baugruppen und die
Verbindungseinheit ordnungsgemäß zwischen den Modulen montiert sein.
・ Um die Module und Baugruppen nicht zu beschädigen, Schrauben mit dem empfohlenen
Anzugsmoment anziehen.
Schrauben für
Mehrfachanschlussplattenanschluss

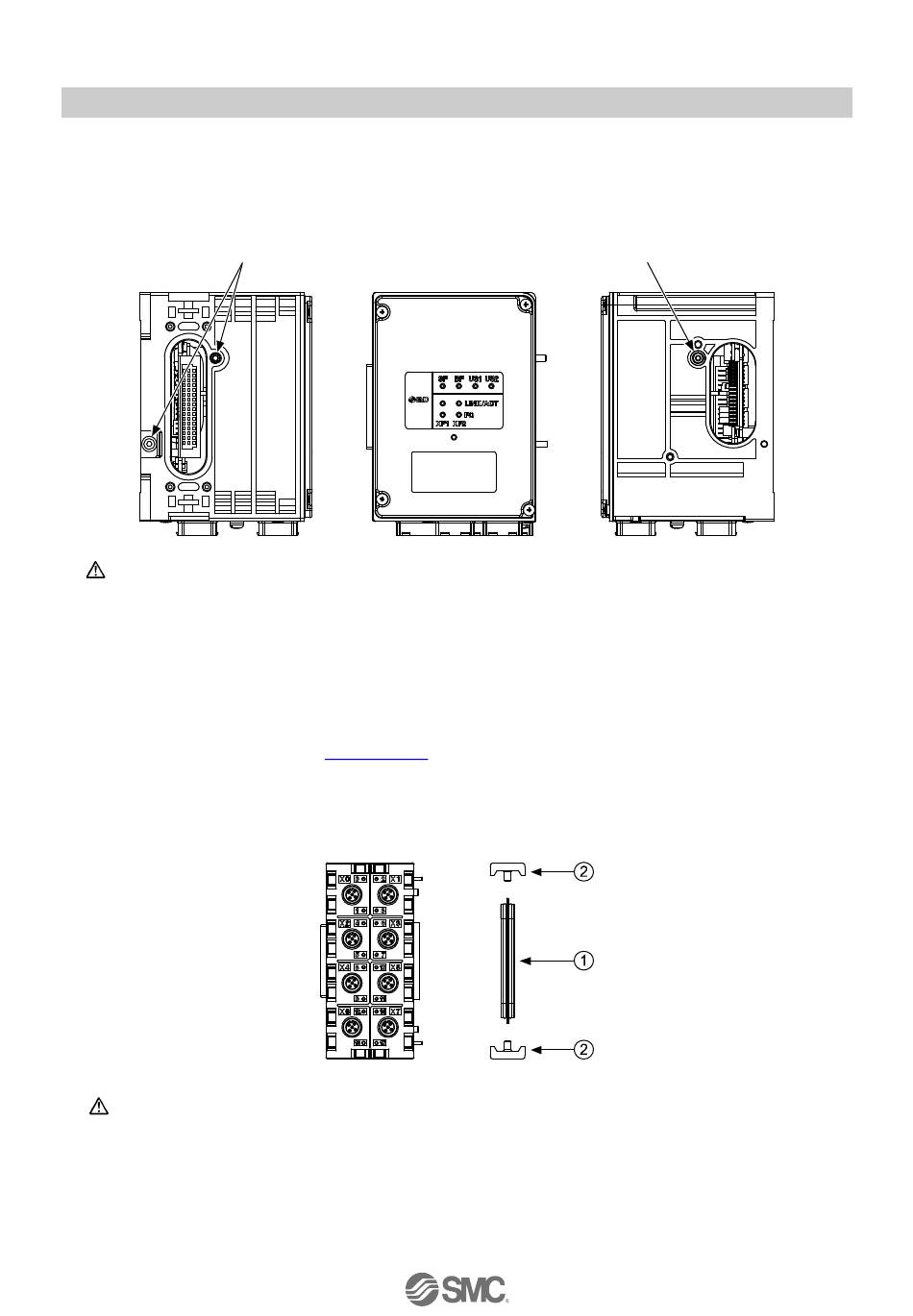

Abb. 3-2 Anschluss der Mehrfachanschlussplatte
Abschnitt
11.4.
Abb. 3-3 Modulanschluss
O-Ring
- 15 -
No.EX※※-OMW0011DE-B
