7/8", 5-poliger Stecker
Spannungs-
versorgung
(XD1)
7/8", 5-polige Buchse
Spannungs-
versorgung
(XD2)
M4-Schraube
M12, 4-polig, D-codiert
Bus-Anschluss 1
(SF1)
M12, 4-polig, D-codiert
Bus-Anschluss 2
(SF2)
Modul-
Schnittstelle

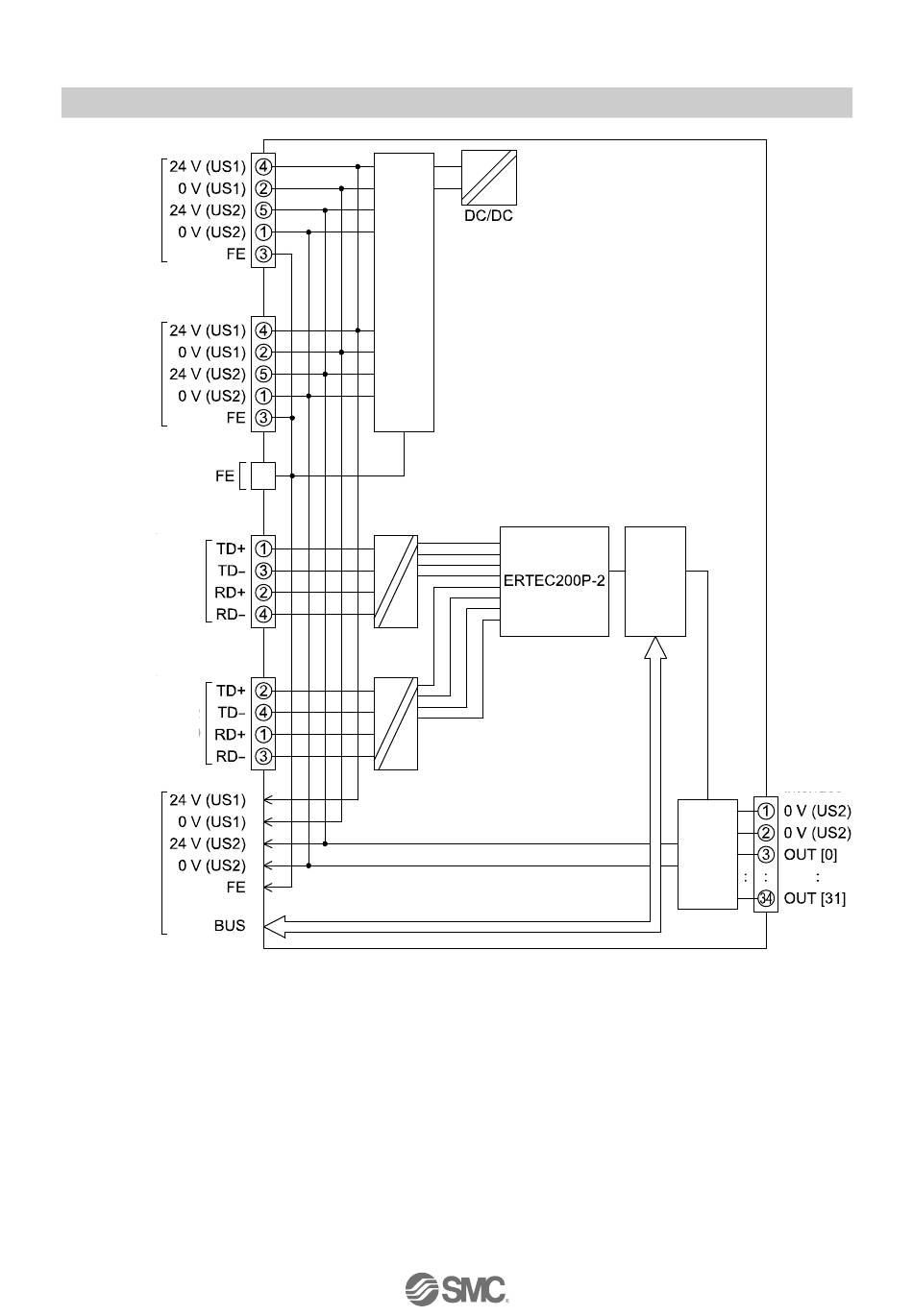

Abb. 6-7 Verdrahtungsschema der Serie EX245-SPN3A
Stör-
schutz-
filter
Signal-
wandler
Signal-
wandler
- 45 -
Logik-
schalt-
kreis
Elektromagnet-
Schnittstelle
Aus-
gangs-
schalt-
kreis
