3.2.1. Netz-/Bus-Anschluss
Das Feldbussystem verfügt über zwei Spannungsversorgungsanschlüsse (XD1/XD2) und zwei
PROFINET-Kommunikationsstecker (XF1/XF2). Wenn nur ein Stecker verwendet wird, den
unbenutzten mit einer Dichtungskappe abdecken, um die Schutzart IP65 zu erhalten.
Die Versorgung der Logik/Sensoren „US1" und die Versorgung der Ventile/Lasten „US2" versorgen
die angeschlossenen Module und die Ventilspulen über das Feldbussystem.
Die beiden Versorgungen sind elektrisch isoliert und können unabhängig voneinander geschaltet werden.
Achtung
Zur Gewährleistung der Schutzart IP65 müssen alle ungenutzten Bus- und
・
Spannungsversorgungsanschlüsse mit einer Dichtungskappe versehen werden.
An allen unbenutzten Busanschlüssen müssen Dichtungskappen angebracht werden, um zu
・
verhindern, dass die Augen bei der Serie EX245-SPN1A dem Lichtstrahl der SCRJ-
Anschlüsse ausgesetzt werden.
・
Strom- und Busleitungen müssen ordnungsgemäß installiert werden.
Um die Komponenten der Mehrfachanschlussplatte des Feldbussystems vor Schäden zu
・
schützen, müssen die Versorgungsleitungen für die elektronischen Teile und für die
Lastspannung extern mit einer Sicherung versehen werden.
Der maximale Schleifenstrom zwischen den Spannungsversorgungsanschlüssen der
・
einzelnen Feldbussysteme darf nicht überschritten werden.
EX245-SPN1A verwendet ein Produkt der LASERKLASSE 1. Nicht in den sichtbaren Strahl
・
bei XF1/XF2 blicken.
Spannungsversorgungsanschlüsse

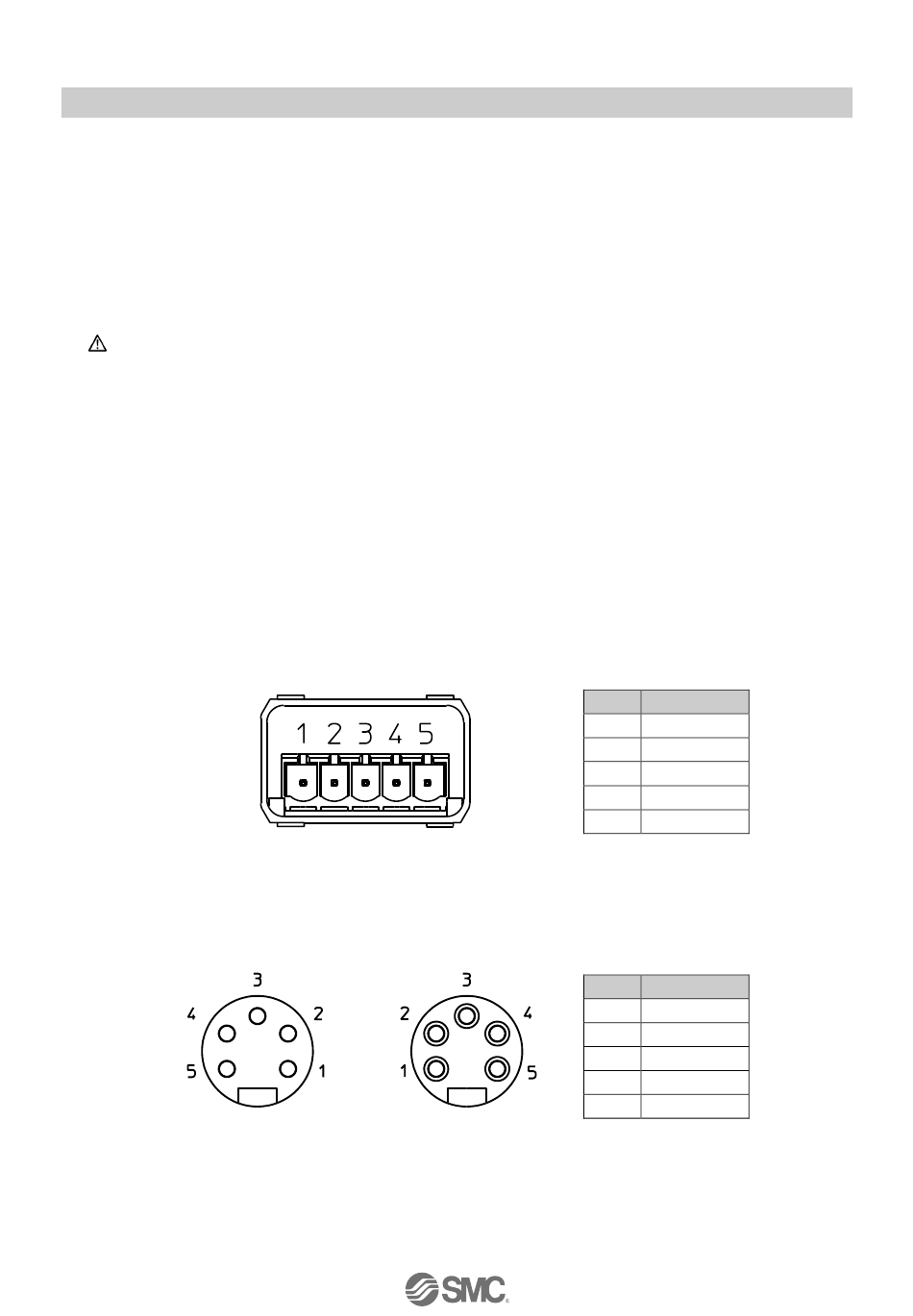

Abb. 3-6 Stiftbelegung Push-Pull-Steckverbinder (24 Volt) für Serie EX245-SPN1A/SPN2A
Ansicht des 5-poligen
Steckers, 7/8 Zoll (XD1)
Abb. 3-7 Stiftbelegung Stecker/Buchse 7/8 Zoll, 5-polig für EX245-SPN3A
Ansicht des Push-Pull-
Steckverbinders (XD1/XD2)
Ansicht der 5-poligen
Buchse, 7/8 Zoll (XD2)
Pin
Pin
- 18 -
Anmerkung
1
24 V (US1)
2
0 V (US1)
3
24 V (US2)
0 V (US2)
4
FE
5
Anmerkung
1
0 V (US2)
2
0 V (US1)
3
FE
4
24 V (US1)
5
24 V (US2)
No.EX※※-OMW0011DE-B
