9.3. Verdrahtung
Achtung
Um Beschädigungen zu vermeiden, muss die Spannungsversorgung des Feldbussystems
・
vollständig ausgeschaltet werden (spannungsfreier Zustand), bevor die Module montiert oder
entfernt werden.
Damit die Schutzart IP65 gewährleistet ist, müssen nach Verdrahtung und Einstellung alle
・
Abdeckkappen ordnungsgemäß eingeschraubt werden.
Damit die Schutzart IP65 gewährleistet ist, müssen nicht verwendete Buchsen mit einer
・
Dichtungskappe versehen werden.

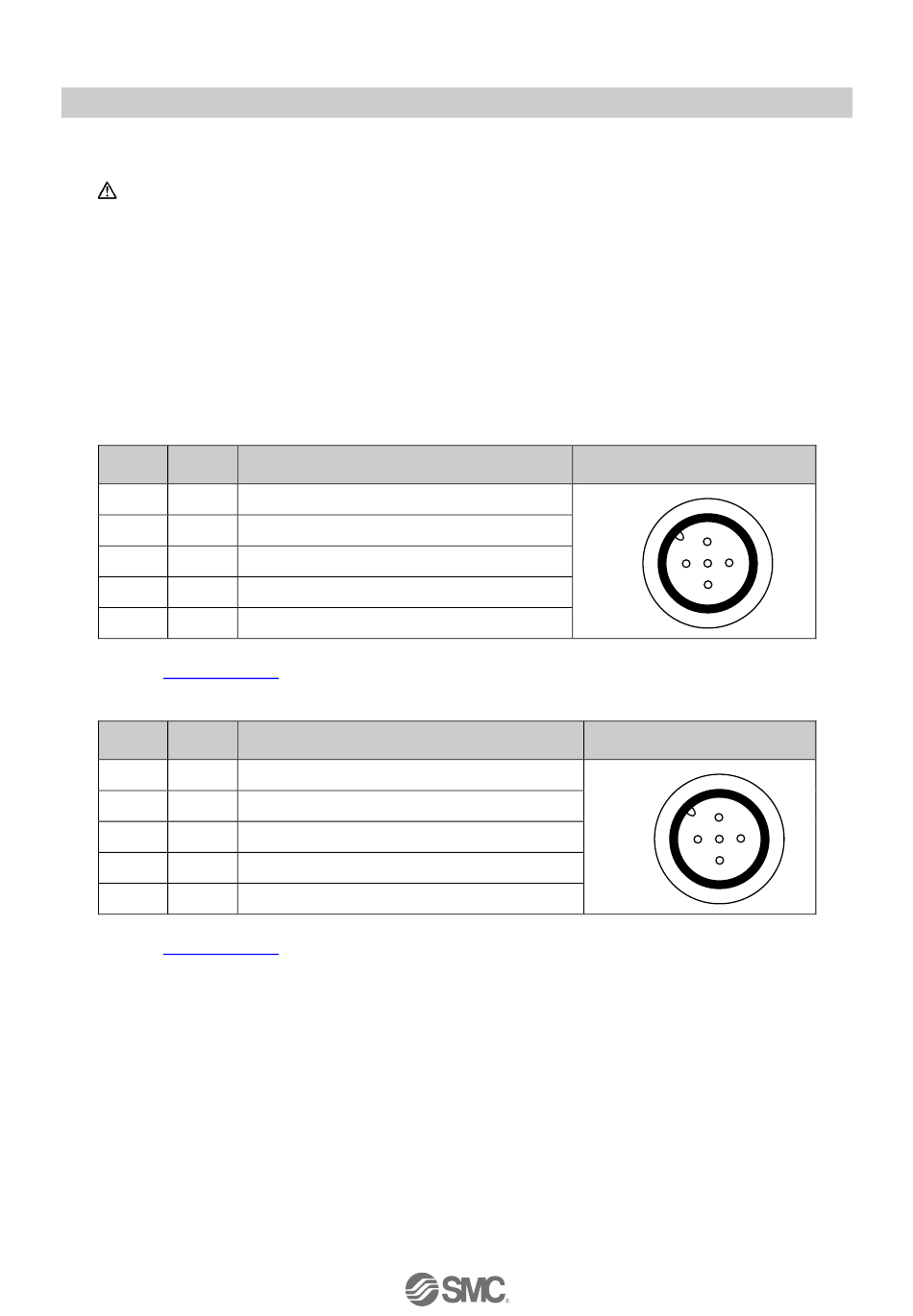

Pinbelegung der Buchse (M12, 5-polig) wie in der folgenden Tabelle dargestellt:
Tabelle. 9-2 Pinbelegung der Buchse für EX245-LA1 (Class A)
Pin-Nr.
Signal
1
L+
2
I/Q
3
L-
4
C/Q
5
N.C.
*: Die Funktionalität der Pins kann durch Auswahl einer anderen Submodulkonfiguration geändert werden.
Siehe
9.6 Submodule
Tabelle. 9-3 Pinbelegung der Buchse für EX245-LB1 (Class B)
Pin-Nr.
Signal
1
L+
2
P24
3
L-
4
C/Q
5
N24
*: Die Funktionalität der Pins kann durch Auswahl einer anderen Submodulkonfiguration geändert werden.
Siehe
9.6 Submodule
Beschreibung /
Spannungsversorgungsquelle
24 V / US1
Digitaler Eingang / US1
0 V / US1
IO-Link Kommunikation, DI oder DO * / US1
Nicht angeschlossen
Beschreibung / Spannungsversorgungsquelle
24 V / US1
24 V / US2
0 V / US1
IO-Link Kommunikation, DI oder DO
0 V / US2
*
/ US1
- 58 -
Ansicht der Buchse
(Aus Sicht des Moduls)
2
5
1
3
4
Ansicht der Buchse
(Aus Sicht des Moduls)
2
5
1
3
4
No.EX※※-OMW0011DE-B
