3.2. Verdrahtung
Achtung
・ Um Beschädigungen zu vermeiden, müssen alle Spannungsversorgungen des
Feldbussystems ausgeschaltet werden (spannungsfreier Zustand), bevor die Module montiert
oder entfernt werden.
Verdrahten Sie das Erdungskabel, die PROFINET-Kabel und das Netzkabel.
EX245-SPN1A
M4, FE-Klemmschraube (Drehmoment = 0,7 bis 0,8 N•m)
①
Push-Pull-Steckverbinder (24 Volt), Stromanschluss (XD1)
②
Push-Pull-Steckverbinder (24 Volt), Stromanschluss (XD2)
③
Push-Pull-Steckverbinder (SCRJ), PROFINET-Anschluss Port1 (XF1)
④
Push-Pull-Steckverbinder (SCRJ), PROFINET-Anschluss Port2 (XF2)
⑤
EX245-SPN2A
M4, FE-Klemmschraube (Drehmoment = 0,7 bis 0,8 N•m)
①
Push-Pull-Steckverbinder (24 Volt), Stromanschluss (XD1)
②
Push-Pull-Steckverbinder (24 Volt), Stromanschluss (XD2)
③
Push-Pull-Steckverbinder (RJ45), PROFINET-Anschluss Port1 (XF1), Anschlussart: MDI
④
⑤
Push-Pull-Steckverbinder (RJ45), PROFINET-Anschluss Port2 (XF2), Anschlussart: MDI-X

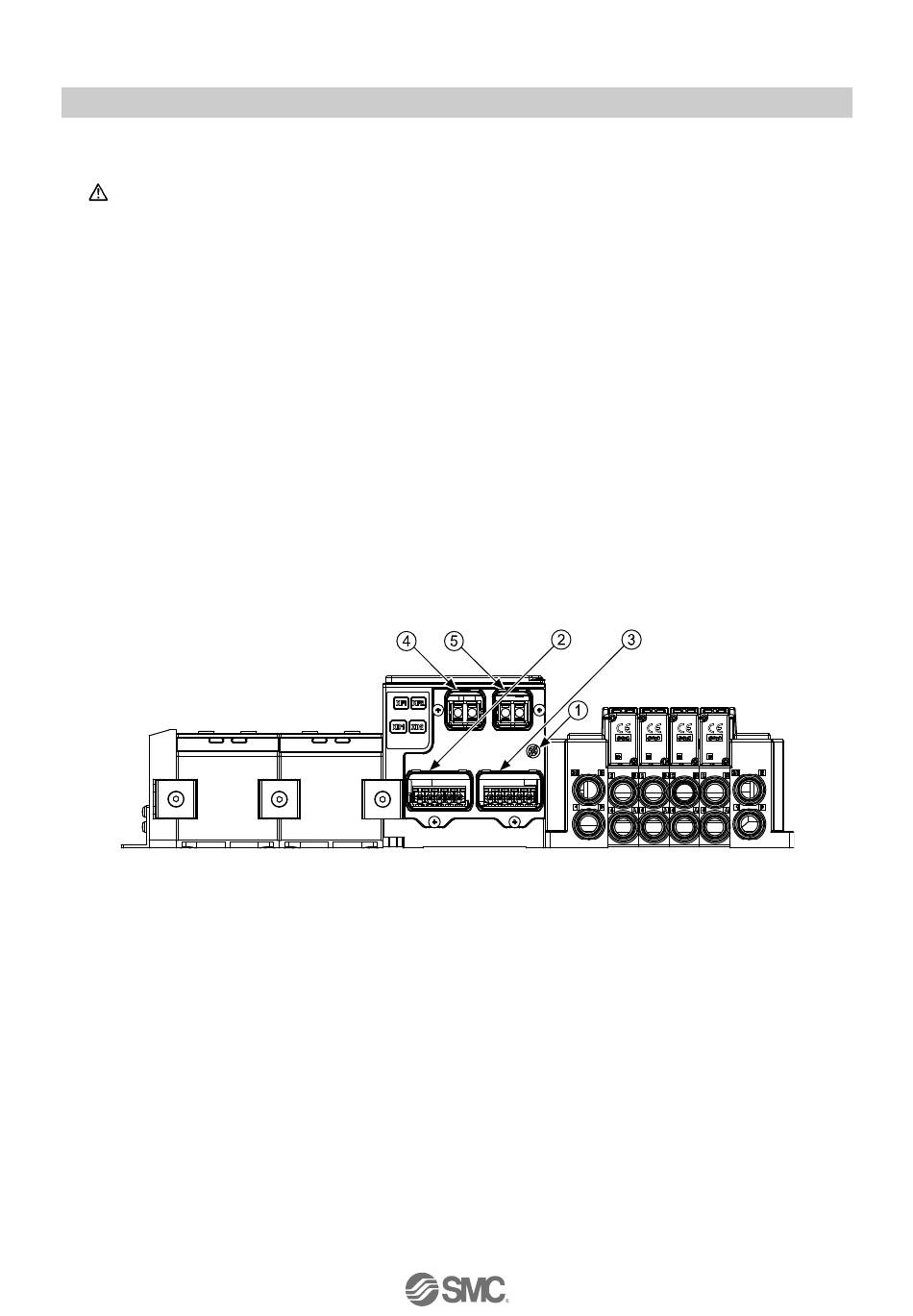

Abb. 3-4 Anordnung der Schrauben und Stecker (EX245-SPN1A/SPN2A)
- 16 -
No.EX※※-OMW0011DE-B
