1.2. Konfiguration
4. Digitales
Ausgangsmodul
(EX245-DY1)
5. Endplatte
(EX245-EA2-1)
Nr.
Komponenten
1
Feldbussystem
2
IO-Link Modul
3
Digitales Eingangsmodul
4
Digitales Ausgangsmodul
5
Endplatte
6
Elektromagnetventile
1. Feldbussystem
(EX245-SPN1A)
2. IO-Link-Modul
(EX245-LA1/LB1)
3. Digitales
Eingangsmodul
(EX245-DX1)
Feldbus, Ventilschnittstelle und Spannungsversorgung der Module
Kommunikation und Steuerung an IO-Link Komponenten
Versorgung der Sensoren mit Spannung und Eingabe digitaler Daten
Ausgabe an elektrische Lasten
Endplatte auf der Modulseite
Betätigung der Pneumatikkomponenten

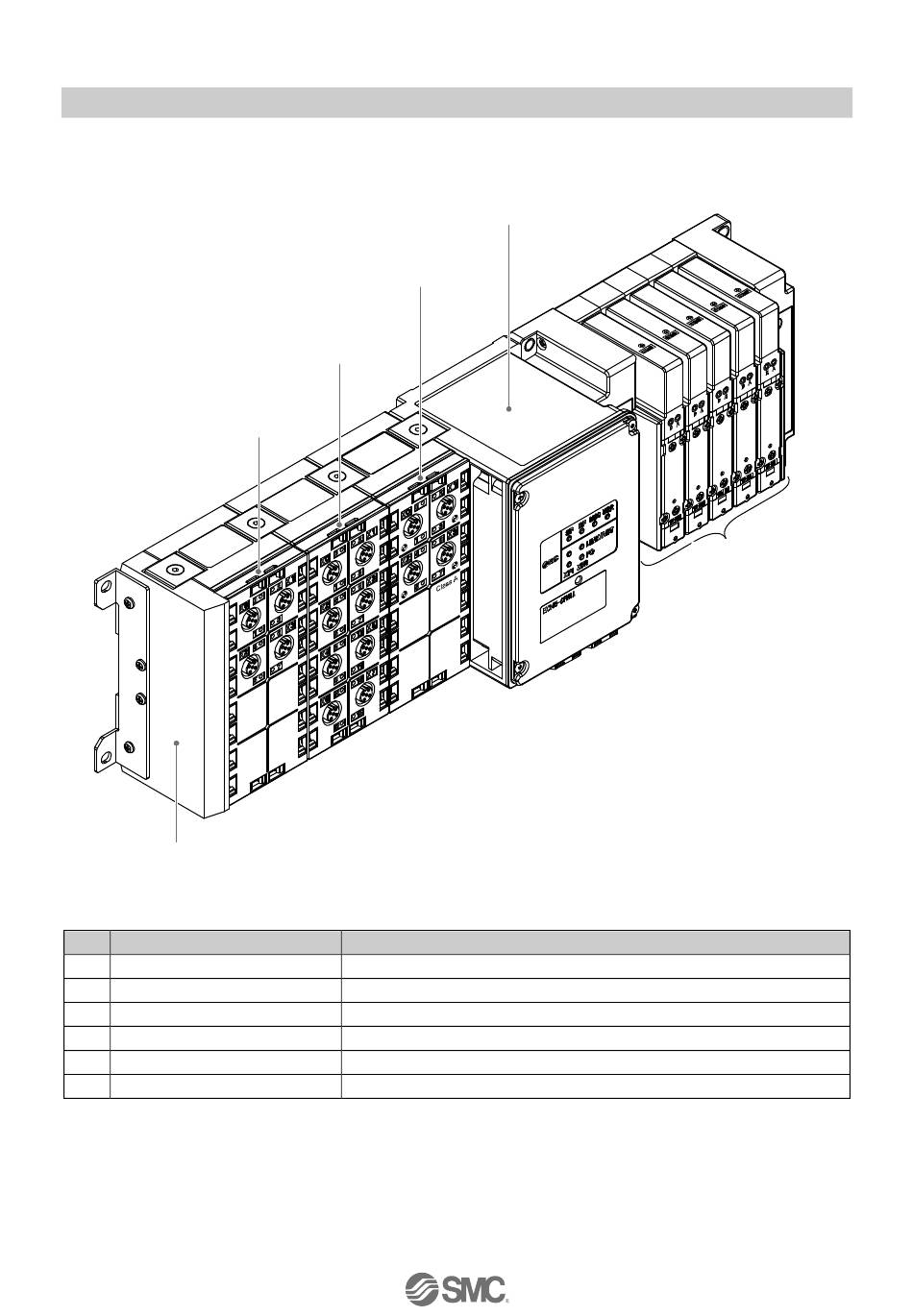

Abb. 1-1 Systemkonfiguration
- 12 -
6. Elektromagnet-
ventile
Funktion
