6.5. Verdrahtungsschema
Die folgende Abbildung zeigt das Verdrahtungsschema der einzelnen Feldbussysteme.
Push-Pull-Steckverbinder
(24 Volt)
Spannungs-
versorgung
(XD1)
Push-Pull-Steckverbinder
(24 Volt)
Spannungs-
versorgung
(XD2)
M4-
Schraube
FE
Push-Pull-Steckverbinder
Bus Anschluss 1
Push-Pull-Steckverbinder
Bus-Anschluss 2
Modul-
Schnittstelle
Stör-
schutz-
filter

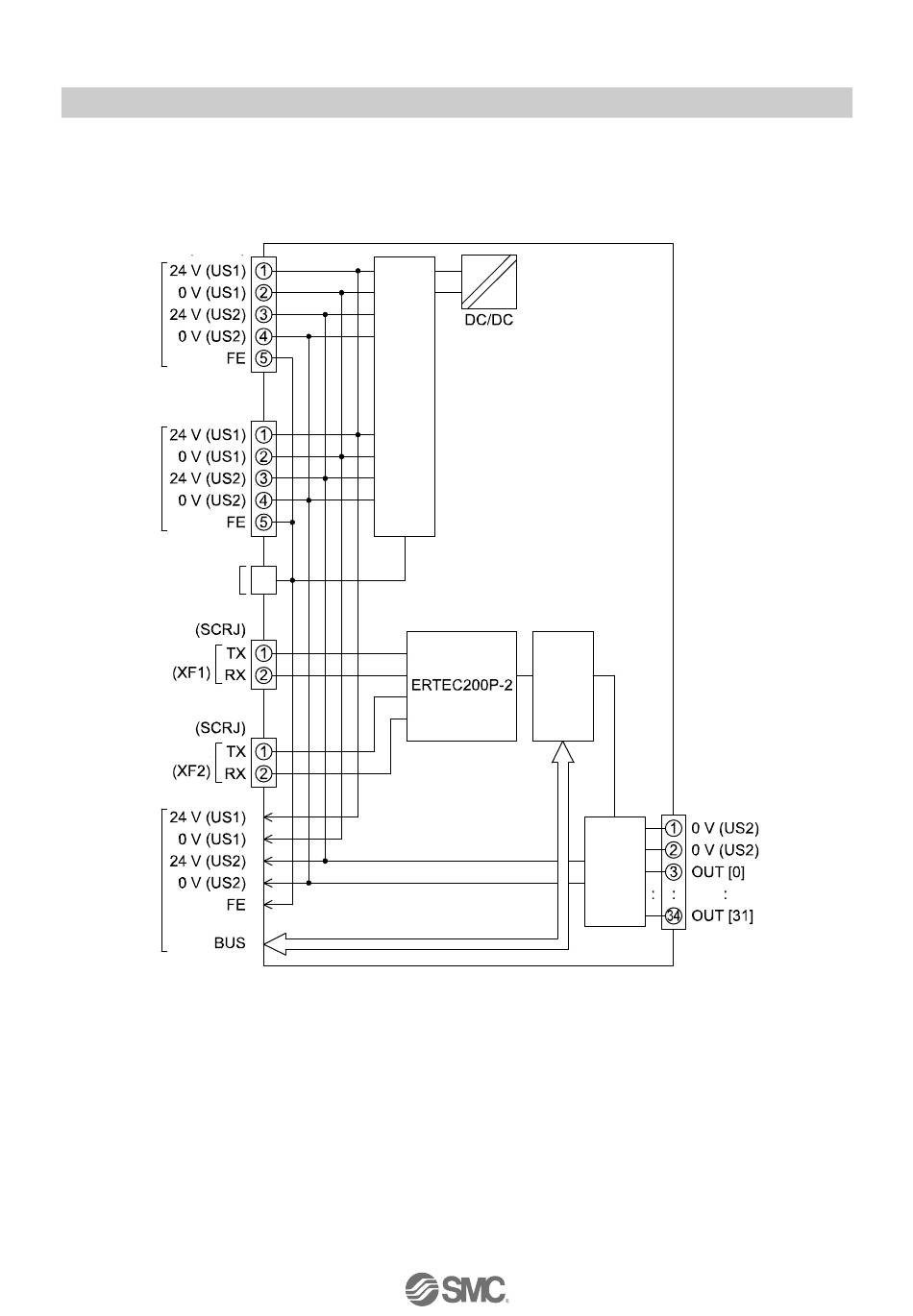

Abb. 6-5 Verdrahtungsschema der Serie EX245-SPN1A
Logik-
schalt-
kreis
Aus-
gangs-
schalt-
kreis
- 43 -
Elektromagnet-
Schnittstelle
No.EX※※-OMW0011DE-B
