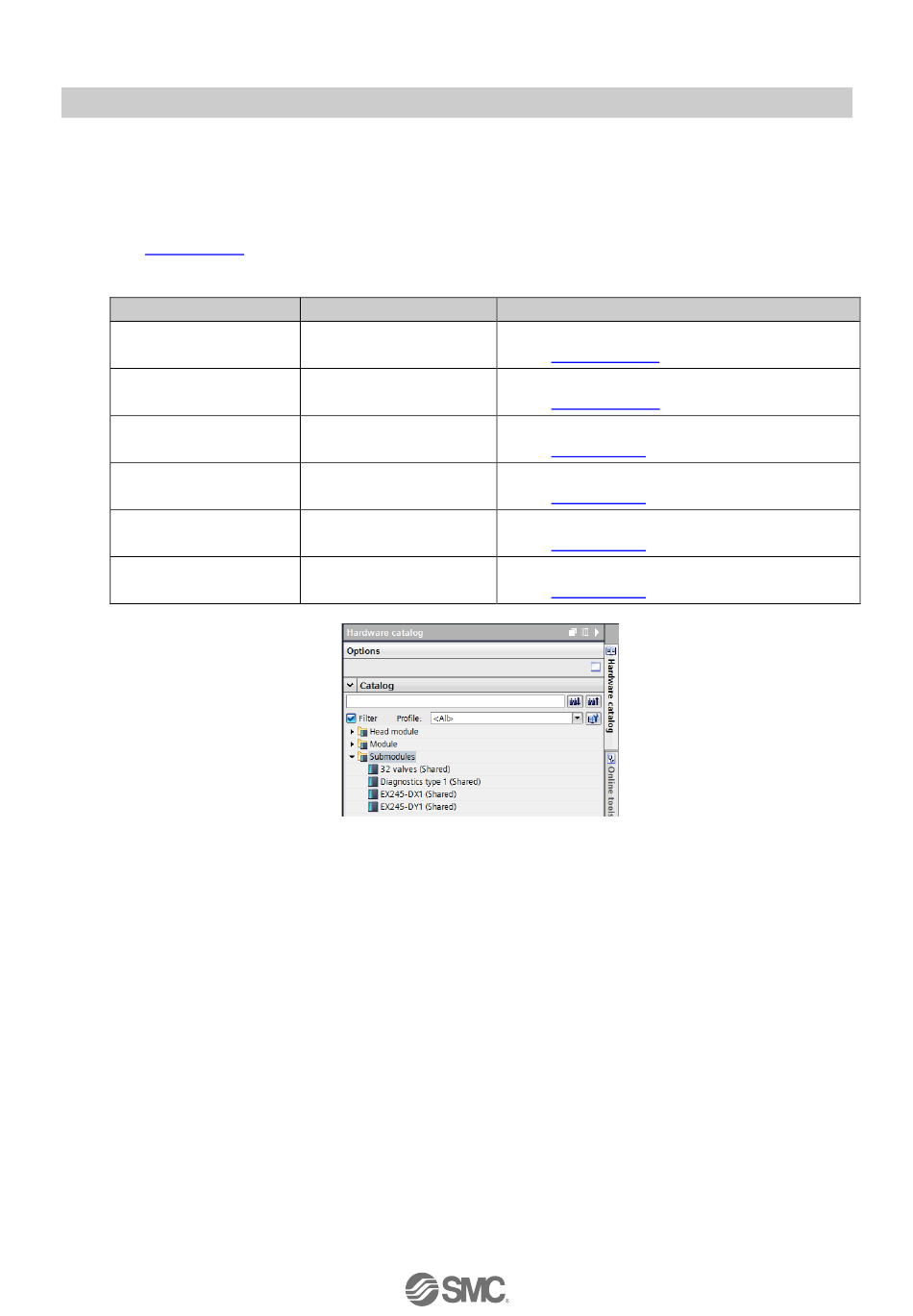

4.1.4. Submodule
Mit dem als „shared" bezeichneten Modul können andere PROFINET-I/O-Controller die kopierten
Eingangsdaten in den Submodulen nutzen.
Jedes Submodul wird angezeigt, wenn es dem Konfigurationssteckplatz hinzugefügt wird.
Siehe
Abschnitt 9.6
Tabelle. 4-3 Überblick über die Submodule für die „Shared Device"-Funktion
Submodul
Diagnoseart 1 geteilt
Diagnoseart 2 geteilt
16 Ventile geteilt
32 Ventile geteilt
EX245-DX1 geteilt
EX245-DY1 geteilt
für die im IO-Link-Modul EX245-LA1 / LB1 verwendeten Submodule.
Belegte Eingangsbytes
4 Bytes
4 Bytes
2 Bytes
4 Bytes
2 Bytes
1 Byte
Zu kopierende Bytes
4 Bytes Eingangsdaten für Diagnose.
Siehe
Abschnitt
4 Bytes Eingangsdaten für Diagnose.
Siehe
Abschnitt 5.1.2
2 Bytes Ausgangsdaten für Ventilausgänge.
Siehe
Abschnitt 6.3
4 Bytes Ausgangsdaten für Ventilausgänge.
Siehe
Abschnitt 6.3
2 Bytes Eingangsdaten für EX245-DX1-Eingänge.
Siehe
Abschnitt 7.4
1 Byte Ausgangsdaten für EX245-DY1-Ausgänge.
Siehe
Abschnitt 8.4
- 24 -
5.1.1.
No.EX※※-OMW0011DE-B
