5.5.3 Stromwandler (CT) -Installation auf der Netzseite (Closed Loop)

Ist es nicht möglich auf der Lastseite die CT Gruppe zu installieren oder sind bereits
Stromwandler auf der Netzseite vorhanden, können die CT-Gruppen auch auf der Netzseite
angeschlossen werden (vgl. Kirchhoff Gesetz der Stromverteilung).
Bei mehr als einem Static Var Generator müssen in die Zuleitung zum SVG Stromwandler
eingebaut werden: nur so kann der Laststrom erfasst werden.
Bei nur einem Static Var Generator ist dies nicht notwendig.
CT
1S 1S
1 2
Netzseite
CT
1S 1S
1 2
• Bei einer vorhandenen Kompensation auf der Netzseite gibt es zwei Optionen für die
Installation der Stromwandler-Gruppen: Abbildung 3-23 (a) und 3-23 (b).
• Bei einer vorhandenen Kompensation auf der Lastseite ist die Installation der
CT-Gruppen wie in Abbildung 3-24 dargestellt, durchzuführen.
CT
1S 1S
1 2
Netzseite
Kompensation
CT
1S 1S
1 2
36
1S 1S 2S
2S
1 2 1
2
P P
1 2
HINWEIS
SVG
SVG
1S 1S
2S 2S
1 2
1 2
P P
1 2
SVG

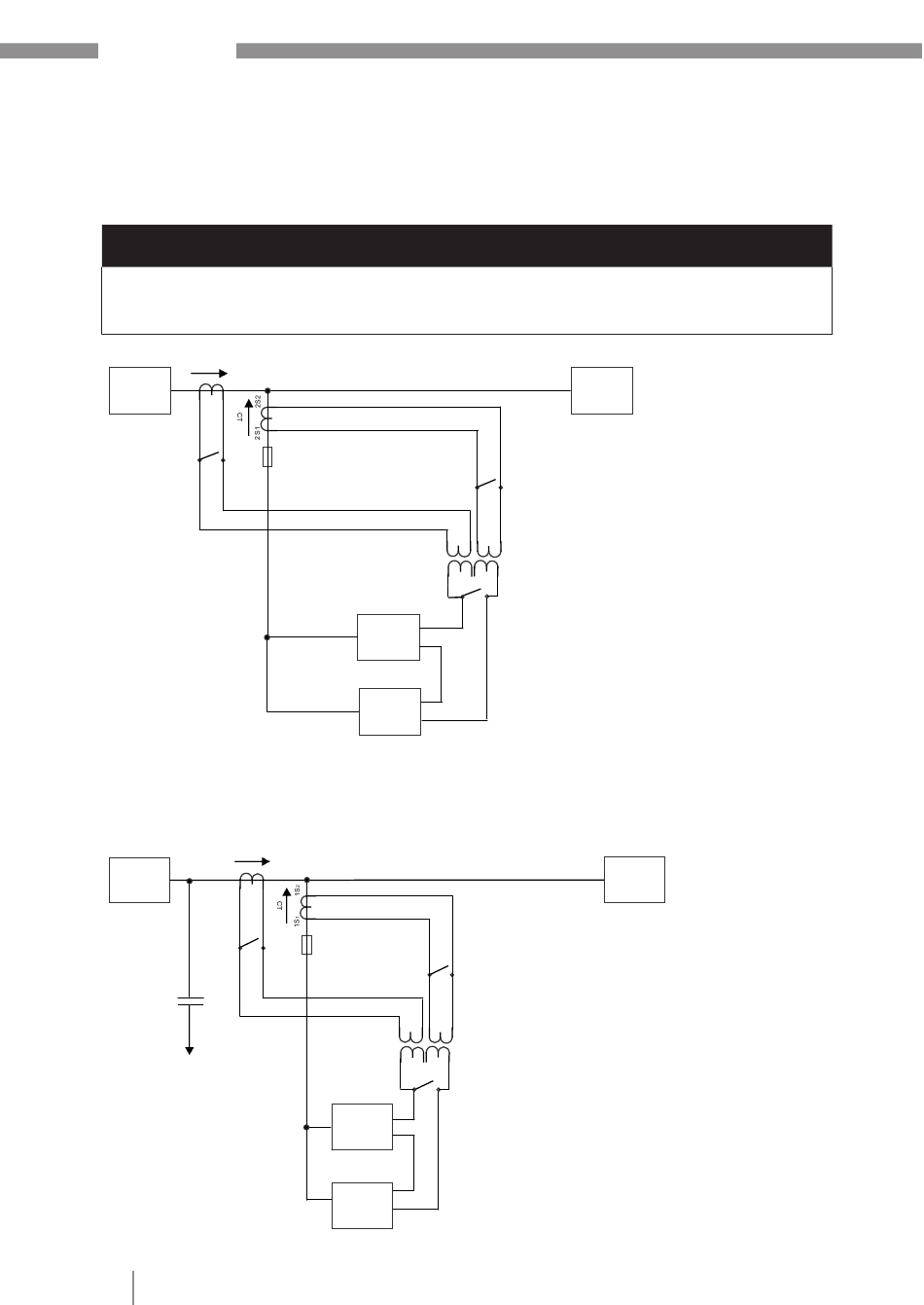

Abbildung 3-22

Stromwandler auf der Netzseite

SVG
AHF
1S 1S 2S
2S
1 2 1
2
P
P
2
1
SVG
Abbildung 3-23 (a)
Stromwandler auf der Netzseite mit
Kompensation auf der Netzseite
SVG
Lastseite
Lastseite
