5.

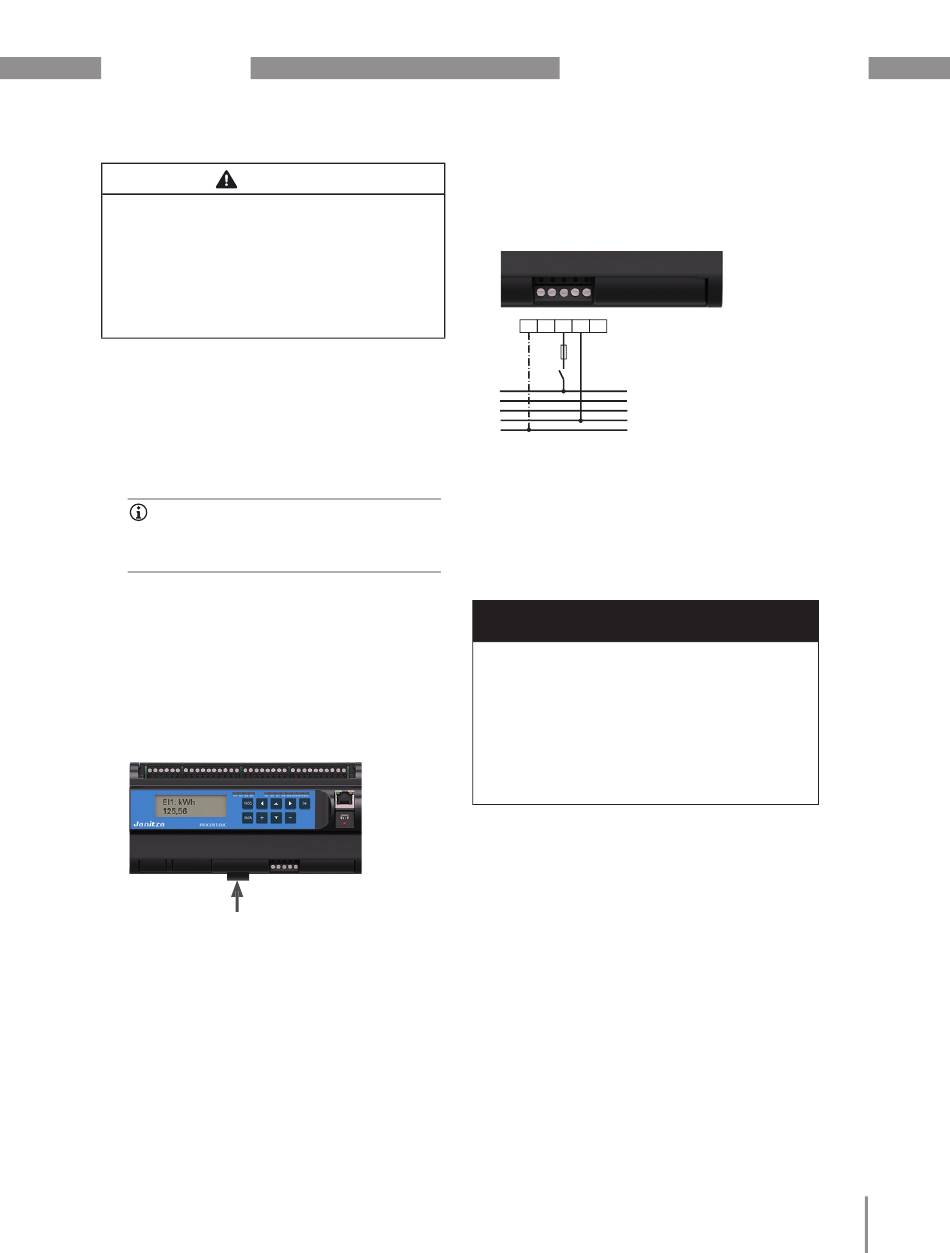

Montage und Installation
GEFAHR
Verletzungsgefahr durch elektrische Span-
nung!
Schwere Körperverletzungen oder Tod können
erfolgen, durch:
· Berühren von blanken oder abisolierten Adern,
die unter Spannung stehen.
· Berührungsgefährliche Eingänge des Geräts.
Vor Arbeitsbeginn Ihre Anlage spannungsfrei
schalten! Spannungsfreiheit prüfen!
Die Montage des Lastmanagement-Controllers
Procont
-LMC-LITE, Procont
®
folgendermaßen durch:
1. Installieren Sie eine Trennvorrichtung (Schal-
ter oder Leistungsschalter) und eine Über-
strom-Schutzeinrichtung (2-10 A).
INFORMATION
Alternativ zur Trennvorrichtung oder Siche-
rung können Sie einen Leitungsschutzschal-
ter verwenden.
2. Montieren Sie das Messgerät in Schaltschrän-
ken oder Installationskleinverteiler nach DIN
43880 (beliebige Einbaulage) auf einer 35 mm
(1.38 in) Hutschiene.
3. Drücken Sie den Bodenriegel in das Gerät.
Überprüfen Sie das Gerät auf festen Sitz. Die
Einbaulage ist beliebig.
Drücken
4. Verbinden Sie das Gerät mit ihrem lokalen
Netzwerk durch ein Standard RJ45 Patchka-
bel.
5. Schließen Sie die Versorgungsspannung an.
Die Höhe der Versorgungsspannung für Ihr
Gerät entnehmen Sie dem Typenschild. Nach
-LMC führen Sie
®
Procont
-LMC | Procont
®
Anschluss der Versorgungsspannung erscheint
eine Anzeige auf dem Display. Erscheint keine
Anzeige, überprüfen Sie, ob die Versorgungs-
spannung im Nennspannungsbereich liegt.
PE L L N N
L1
L2
L3
N
PE
Abb. Anschluss Spannungsversorgung
ACHTUNG
Sachschaden durch Nichtbeachtung der Mon-
tagehinweise!
Nichtbeachtung der Montagehinweise kann
Ihr Gerät beschädigen oder zerstören.
· Halten Sie die Angaben zur Einbaulage in den
Abschnitten „Montage" und „Technische Daten"
ein.
· Sorgen Sie in Ihrer Einbau-Umgebung für aus-
reichende Luftzirkulation, bei hohen Temperatu-
ren ggf. für Kühlung!
TE
-LMC-LI
®
17
