SVG 50/100/200
5.2.3 Elektrischer Anschluss eines SVG Einzelmoduls
Die elektrischen Schnittstellen des Rack- und Wall-Moduls sind gleich, so dass hier nur der
elektrische Anschluss des Rack-Moduls beschrieben wird.
Komponenten zur Installation des Einzelmoduls SVG-LCD R 400 V 50 kvar:
• 3-Phasen-Wechselstrom Anschlussleitung
• 1 N-Leitung,
• 1 PE-Leitung
• 1 externe Stromwandler-Leitung
1S1
1S2
Netzseite

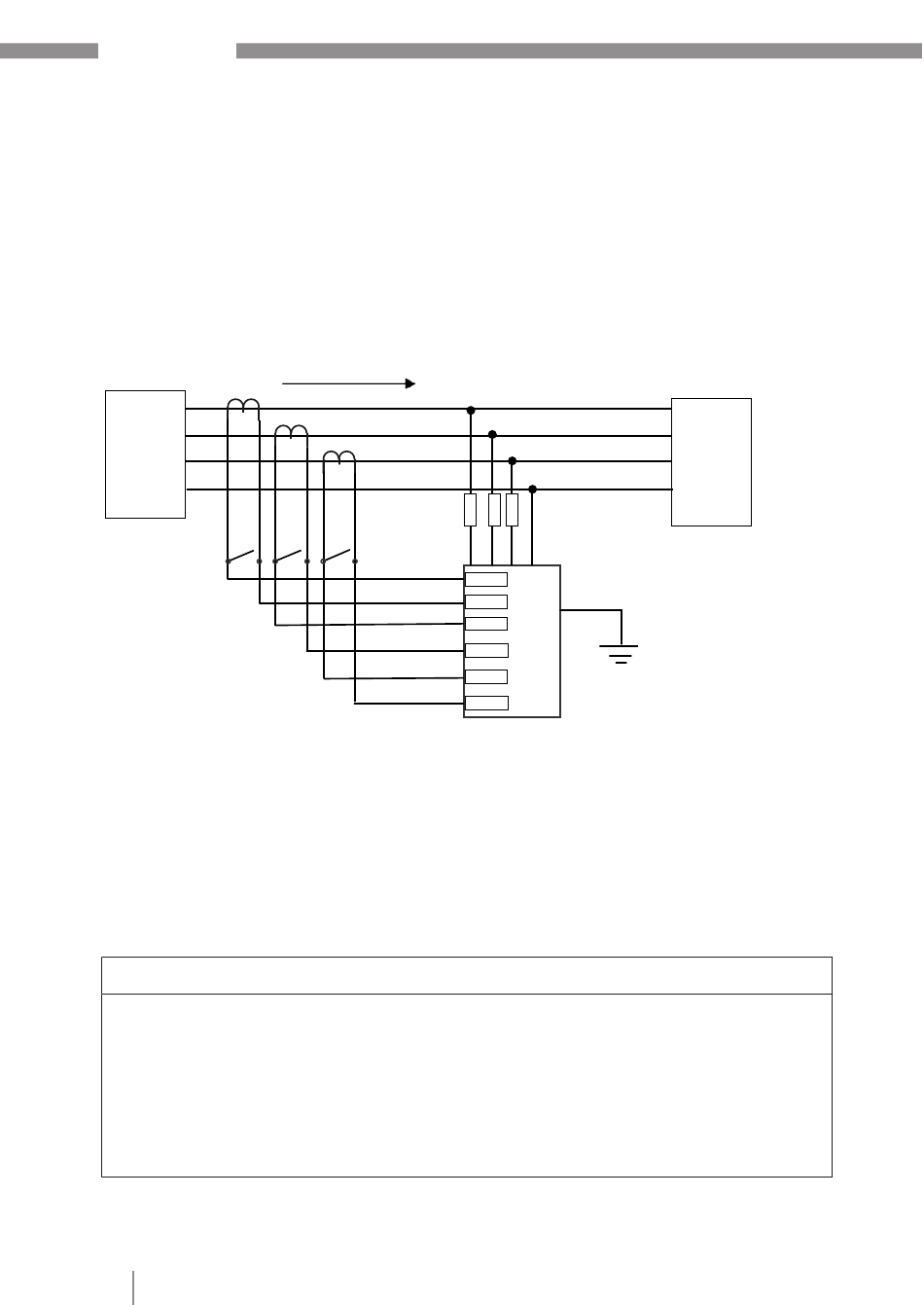

Abbildung 3-4c Elektrischer Anschluss
des SVG-LCD R 400 V 50 kvar
(3-phasiges Leitersystem mit N Leiter)
•
Eingang A – Phase L1 Eingangsklemme;
•
Eingang B – Phase L2 Eingangsklemme;
•
Eingang C – Phase L3 Eingangsklemme;
•
N - Neutralleiteranschluss;
•
PE–Schutzleiter
Hinweis: Da das Gehäuse aus Metall ist, ist die Klemme an die Erde anzuschließen.
Verletzungsgefahr durch elektrische Spannung!
Schwere Körperverletzungen oder Tod können erfolgen, durch:
• Berühren von blanken oder abisolierten Adern, die unter Spannung stehen.
• Berührungsgefährliche Eingänge des Geräts und dessen Komponenten.
Beachten Sie deshalb:
• Schalten Sie vor Arbeitsbeginn Ihre Anlage spannungsfrei!
Spannungsfreiheit prüfen!
Anlage erden! Verwenden Sie dazu die Erdanschlussstellen mit Erdungssymbol!
22
CT
2S1
2S2
3S1
3S2
VORSICHT
A
B
C
N
A
A-N
PE
B
SVG
B-N
C
C-N
Lastseite
